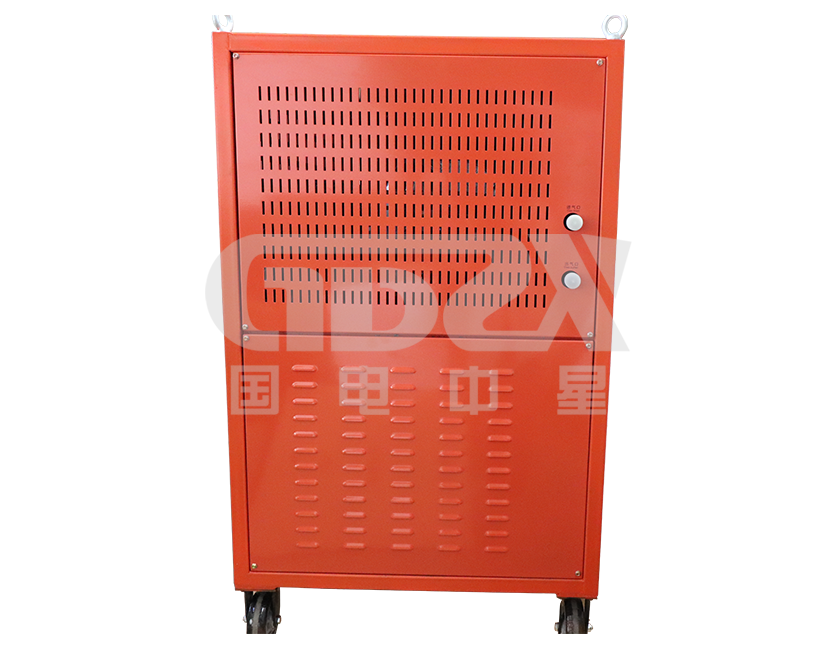

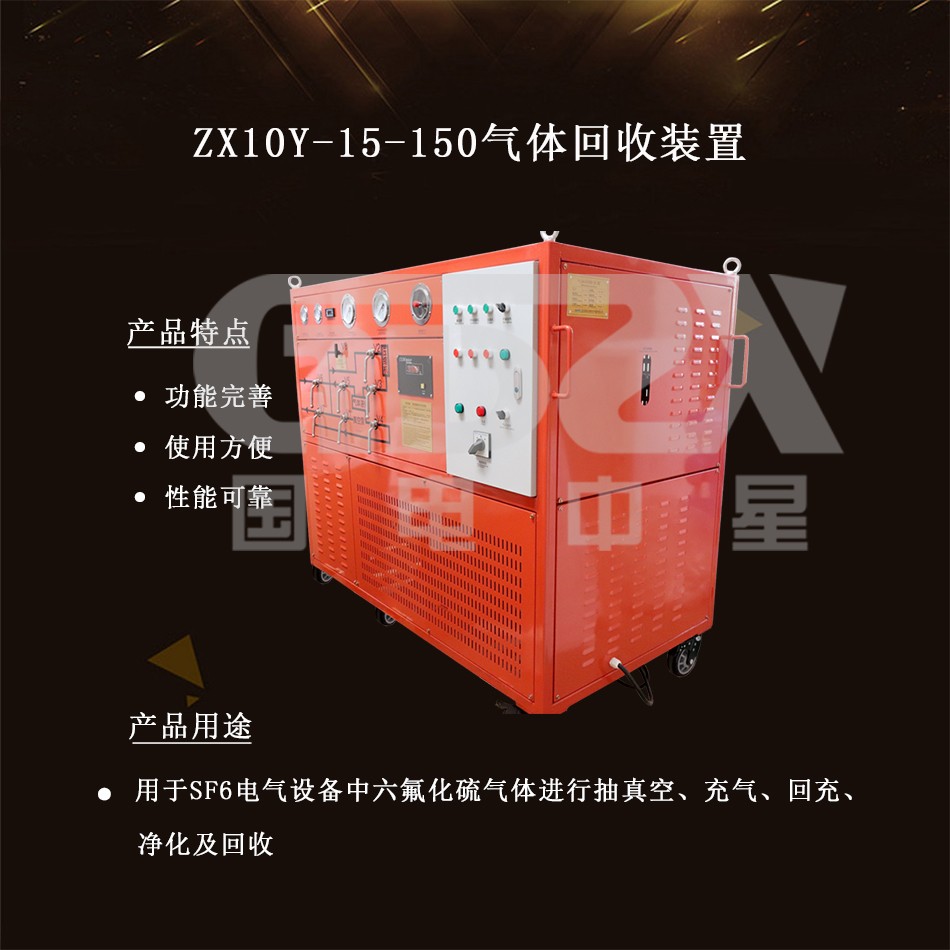

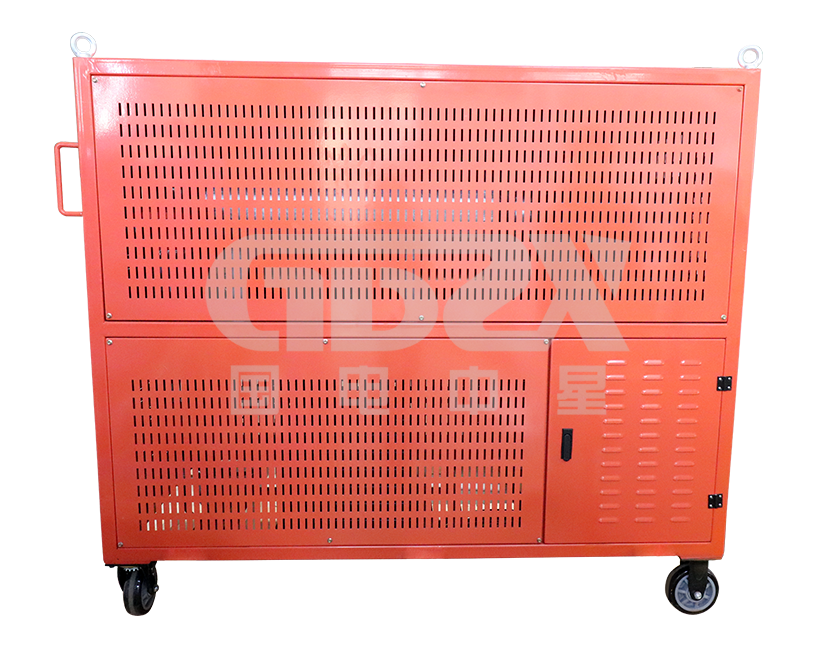

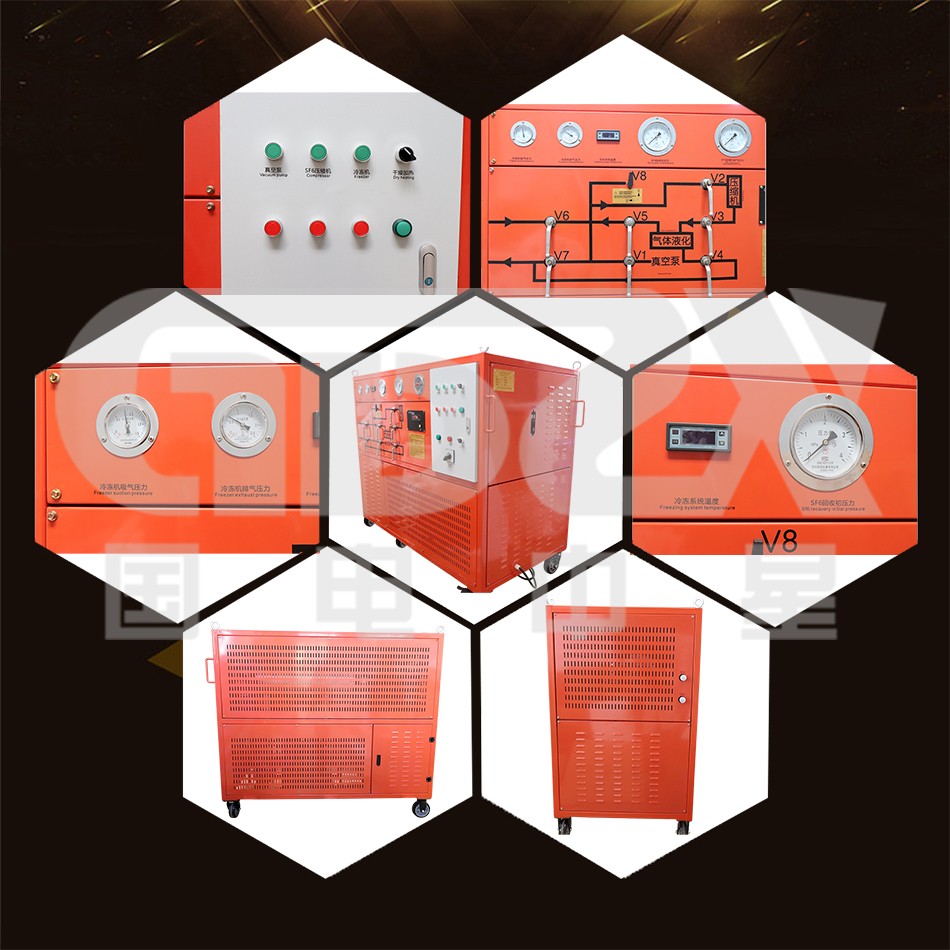

操作視頻ZX10Y-15-150氣體回收裝置，SF6氣體作為一種絕緣氣體，具有無毒、不可燃，以及良好的絕緣特性，其絕緣強度大大高于傳統的絕緣氣體，并具有良好的滅弧性，因此廣泛應用于SF6電器。由于SF6氣體價格昂貴，且在電弧、電火花和電暈放電的作用下，會分解產生有毒成份。因此SF6電器設備應用時需要將SF6氣體回收。GB9103氣體回收裝置就是為了制造和維修SF6電器設備時，回收和充加SF6氣體的一種專用設備。本裝置適用于SF6電氣設備中六氟化硫氣體進行抽真空、充氣、回充、凈化及回收。
1) 內置過濾吸附系統，可以吸附SF6氣體中的的雜質、水份、分解產物和油份等。
2) 一體化的設計和較小的體積便于移動和使用。
3) 高效的過濾免維護系統，極大保證了回收SF6氣體的質量。
4) 內置相序保護器，無論何時均能免除主機因相序錯誤而反轉的擔憂。
5) 所有電氣系統均采用優質品牌。
6) 優質的腳輪將極大的保護地面油漆，并減少推動時所需的人工。
7) 整機為風冷無需外接水源。
8) 內置溫度保護系統即使在-20攝氏度下也能正常工作。
9) 內置干燥加熱系統，可確保干燥劑飽和之后可通過設備加熱活化再生，從而無需更換干燥劑。
10) 所有球閥為密封元件具有自動補償性能。
11) 具有內置電磁閥停電保護功能，杜絕真空泵停電或電機咬死返油。
技術參數 | 參數詳情 |
回收 | 回收初壓力≤0.8MPa |
回收終壓力≤50KPa | |
回收時間：對初壓力0.8MPa的1 m3 SF6氣體容積，回收至終壓力5KPa，回收時間小于2小時 | |
充氣 | 對初壓力為133Pa的1 m3 SF6氣體容積充至0.8MPa，充氣時間小于0.8小時 |
抽真空 | 裝置極限真空度小于等于10 Pa 對初壓力為0.1MPa的1 m3 SF6氣體容積抽真空至133Pa所需時間小于1.0小時。 |
貯存 | 貯存容器容積0.15m3 |
名義液態貯存量150kg | |
最高貯存壓力3.8 MPa | |
凈化 | 對含水量1000PPM（體積比）以下的SF6氣體，經本裝置一次回收凈化后，水份小于60PPM（重量比），油份小于10PPM（重量比） |
年泄漏率 | ≤1%名義儲存量 |
噪聲 | ≤75dB(A)聲壓級 |
工作環境溫度 | -10°—40℃ |
功率 | ≤10KW |
電源 | 交流三相五線制 50HZ 380V±10% |
重量 | 約700 kg |
外形尺寸 | 1750×920×1500mm |
