電力變壓器介質損耗因數試驗方案

介質損耗因數 tanδ測量術的新方法一數字化測量

1)數字式自動平衡電橋，他仍采用零值比較法原理，但用變壓器比例臀代替普通阻抗比例臂，并用計算機控制和處理; 從而實現自動平衡和測量。

2)實部和虛部分里測量法：它是根據實部和虛部分離法研制的一種全自動測量電橋，分別接在標準電容器和試品通道的矢量電壓表把流經的電流轉換為電壓，然后把各自得到的電壓分為實部和虛部，利用微機對這些數據進行分析計算即可得到電容Cx和tanδ。

3)數字采樣波形分析系統：它是一種智能化系統，它包括兩大部分，一是采樣系統，負責將試品上的電壓及電流連續信號轉化成離散化的數字量；二是數據處理系統，主要由計算機組成，將采樣到的電壓、電流信號進行快速傅里葉變換 (FFT)，求出信號基波分量的幅值和相位，最后得到tanδ值和試品電容值。

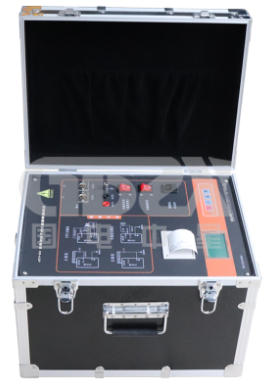

4) 便攜式測量儀(相位差法)：它采用相位法(或稱方波整形法)，由加在試品上的電壓和流過試品中的電流的夾角中求出tanδ。從試品上取得的電壓和電流信號分別經過濾波、限幅放大、過零比較電路便稱方波信號，最后以期通過異或門變為行為脈沖，該相位脈沖經過與門后就填充了時標脈沖，最后送給單片機計數、處理和顯示。系統還在信號提取、零點漂移以及量化誤差等方面采取措施，使測量更準確。

電力變壓器介質損耗因數試驗方案

試驗條件

本試驗應在良好的天氣，試品及環境溫度不低于+5℃和空氣相對濕度不大于80%的條件下進行。

試驗準備

測試前，應先測量試品各電極間的絕緣電阻。必要時可對試品表面(如外瓷套或電容套管分壓小瓷套，二次端子板等)進行清潔或干燥處理。了解充油電力設備絕緣油的電氣、化學性能(包括油的 tanδ)的最近試驗結果。

因變壓器的外殼直接接地，所以現場測量時采用交流電橋反接法(或用M型介質試驗器等其它儀器)進行。為避免繞組電感和勵磁損耗給測量帶來的誤差，試驗時需將測量繞組各相短路，非測量繞組各相短路接地(用M型介質試驗器時接屏蔽)。

試驗結果分析判斷

變壓器的tanδ在大修及交接時，相同溫度下比較，不大于出廠試驗值的1.3 倍，歷年預防性試驗比較，數值不應有顯著變化，大修及預防性試驗結果按照DL/T596 規定進行綜合判斷。
