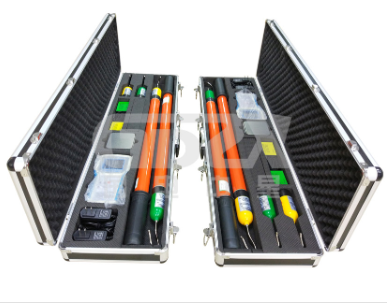

核相儀是由兩個沒有電連接的發射器和接收器組成的。兩種裝置都配有電極，電極可以與被測導線連接（或接觸）。一個紅色的發射器有一個鉤子的形狀掛在電線上，另一個黃色的發射器有一個Ya的形狀用來接觸電線。

　　這些電極用作發射和接收信號的天線，發射器和接收器的端部應與匹配的絕緣操作桿連接。發送裝置正常工作后，對采集到的具有相位關系的電網電壓信號進行處理、調制后發送到接收裝置。接收裝置對接收到的具有相位特性的電網電壓信號進行解調，并與接收裝置自身實時         采集的具有相位關系的電網電壓信號進行比較，以測量其相位差。

　　核相儀應該如何核相？

　　首先核相之前都是需要自檢的，使用前一定要連接1號和2號變送器。接收器電池足以將自檢線的一端連接到220伏電源，另一端插入1號發射器和2號發射器。打開發射機電源開關。發射機必須離地30cm以上，否則會影響接收靈敏度。

　　第二步是打開接收器電源開關，按下測試按鈕，接收器進入10秒倒計時。倒計時結束后，將顯示“同相”啟動波形。在同一位置有燈光、文字、聲音提示，說明儀器可以正常使用。

　　然后就是核相，核相在一般情況下使用相序表來檢查相序的正確性，然后測量需要鐵心相位的兩個電源的每相電壓值。例如，如果兩者都是400V，同一名稱的相間電壓應該是0V，不同相之間的電壓應該是400V，如果我們在工廠檢查終端頭和外部網絡連接后的相位之間的對應關系，那將是一件大事。輕則損壞設備，重則傷亡。這項工作需要有這方面特殊技術的人來做。一般由一、二級人員共同進行，是電氣系統*的試驗。

　　核相儀在日常生活中的維護保養：

　　1、無線高壓核相設備應存放在避免潮濕、高溫、多塵的環境中。

　　2、絕緣桿每年進行一次耐壓試驗。

　　3、每年至少更換一次電池。

　　4、無線高壓核相設備是一臺精密儀表不要隨意打開。

　　5、絕緣桿*使用前應做耐壓實驗。

　　6、在長時間不使用，應取出采集器電池。
