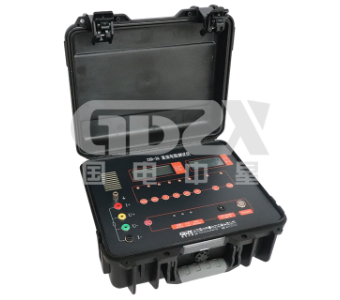

變壓器繞組直流電阻測量周期及方法

繞組直流電阻測量目的

檢查繞組焊接頭質量和繞組有無匝層間短路；

檢查繞組導體或引出線是否存在斷股或開路問題；

檢查分接開關各個位置接觸是否良好，以及分接開關實際位置與指示位置是否相符；

多股并繞的繞組是否有斷股等情況。

試驗周期

1)交接時

2)大修后

3)1-3年

4)無載調壓變壓器變換分接位置

5)有載調壓變壓器的分接開關檢修后(在所有分接)

6)必要時

試驗原理

當時間t為零時，I=0，當t為∞，I=En/R,達到穩定。

由于變壓器繞組的電感較大，電阻較小，電感可達數百亨，時間常數較大。對于高壓大容量變壓器，測量一個電阻的穩定時間需要幾分鐘、幾十分鐘、甚至數小時對于所選用適當?shù)臏y量手段和測量設備是保證測量準確度的關鍵。

縮短測量時間(即減小T值)，對提高實驗很有功效。要使減小，可用減少L或增加R(即增加附加電阻)的方法來達到。減小L可用增加測量電流，提高鐵芯的飽和程度，即減小鐵芯的導磁系數，增大R,可用在回路中串入適當?shù)母郊与娮鑱磉_(dá)到，一般附加電阻為被測電阻的4-6倍，此時測量電壓也應提高，以免電流過小而影響測量的靈敏度。

試驗結果分析判斷

1)1.6MVA以上變壓器，各相繞組電阻相互間的差別，不應大于三相平均值的2%；無中性點引出的繞組，線間差別不應大于三相平均值的1%(不平衡率=(三相中實測最大值-最小值)/三相算數平均值。

2)1.6MVA及以下變壓器，相間差別一般不應大于三相平均值的4%；線間差別一般不應大于三相平均值的2%。

3)各相繞組電阻與以前相同部位、相同溫度下的歷次結果相比，不應有明顯差別，其差別應不大于2%，當超過1%時應引起注意。

4)電抗器參照執行
