GIS交流耐壓試驗的作用及試驗注意事項

GIS耐壓試驗的作用

為了檢查GIS現場安裝質量，驗證其絕緣性能是否良好，是否滿足有關標準要求，GIS設備現場安裝、調試完成后，必須進行交流耐壓試驗。

(1)交流耐壓試驗對GIS設備的絕緣考驗是相當嚴格的，通過這項試驗，可以發現很多絕緣缺陷。尤其是對集中性絕緣缺陷的檢查更為有效；可以鑒定GIS設備的耐電強度，判斷設備能否運行。交流耐壓試驗更符合設備絕緣的實際運行的情況，更能有效地發現絕緣的弱點，是一項具有決定意義的試驗。

(2)在現場進行交流耐壓試驗過程中的老練試驗是非常必要的。老練試驗對活動絕緣缺陷(A類)有非常顯著的作用。老練試驗是指對設備逐步施加交流電壓，也可以階梯式地逐步施加交流電壓。具體參照相應標準實施。通過老練試驗，既可以將設備中可能存在的活動微粒、雜質遷移到低電場區域，從而降低甚至清除這些微粒對設備的危害，又可通過放電燒掉細小微粒或電極上的毛刺、附著的塵埃等以減少對設備的損害。

(3)交流耐壓試驗，還可發現設備在運輸、安裝時的質量問題造成的固定絕緣缺陷(B類)。如螺栓未擰緊或漏裝，絕緣子缺陷，帶電體離外殼距離過近，套管絕緣減弱或擊穿等。這些質量缺陷，通過交流耐壓試驗都可以敏銳地發現。

注意事項

對于10kVGIS設備來說，其耐壓試驗主要是工頻交流耐壓試驗主回路的每部分都應進行耐壓試驗。主回路的交流耐壓試驗程序和方法，應按產品技術條件或國家現行標準《氣體絕緣金屬封閉電器現場耐壓試驗導則》DL/T555的有關規定進行。試驗電壓值為出廠試驗電壓的 80%。

對于高壓斷路器，應進行合閘對地和斷口間的耐壓試驗。一般情況下，GIS設備內各元件不再單獨進行耐壓試驗，而進行整體耐壓試驗。試驗電壓選取組合元件中試驗電壓較低的電壓做為試驗電壓。

目前，GIS設備的引出線普遍采用電纜插拔頭的接線形式，其接線柱在運行時為全封閉的運行方式。對于耐壓試驗來說，其接線柱的放電距離不夠，一般達不到規定的試驗電壓就開始放電，而生產廠家附帶的防護用品在數量上達不到試驗要求。因此，在試驗前，要與被試單位溝驗通，采取措施做好接線柱的絕緣防護，提高爬電距離。以免在試驗時達不到規定要求，影響試驗效果。

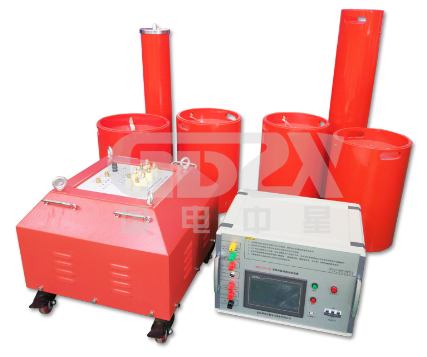

       國電中星是專業的變壓器測試設備生產廠家，生產的儀器設備種類多，多種型號可供選擇。國電中星為您服務：4000-828-027，了解更多訪問國電中星官網：www.hkcqc.com.cn。
