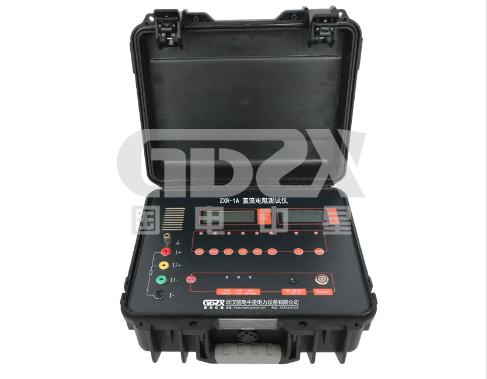

ZXR-1A直流電阻測試儀技術解析及其在電力設備檢測中的應用優勢

對傳統直流電阻測量設備存在的效率低、抗干擾性差等問題，結合ZXR-1A直流電阻測試儀的技術創新，從工作原理、性能優勢、典型應用三個維度進行技術剖析。重點闡述其開關電源恒流技術、四端測量法及智能補償系統的工程實現，為電力設備運維人員提供新型檢測裝備的技術參考。

一、技術原理與創新設計

1.動態恒流源技術
       采用開關電源構建分段恒流輸出系統（1A/0.1A/0.01A/0.001A），配合自動量程識別算法，確保在1mΩ~2kΩ寬量程范圍內保持0.5級測量精度。相比傳統電橋的固定電流輸出模式，智能化的電流匹配策略可將電感負載的磁飽和時間縮短至毫秒級。

2.四端法測量架構
       通過獨立電流輸出端（C1、C2）和電壓檢測端（P1、P2）的物理隔離設計，有效消除接觸電阻和引線電阻對測量結果的影響。實驗數據顯示，在200A級變壓器繞組測量中，可將導線阻抗引起的誤差控制在±0.05%以內。

3.抗干擾補償系統
內置數字信號處理器（DSP）實時監測環境噪聲，采用滑動窗口平均算法對采樣數據進行處理。配合1μΩ分辨率的24位AD轉換器，在500kV變電站強電磁干擾環境下仍能保證讀數波動率＜0.1%。

二、性能優勢量化分析

1.效率提升對比
對S11-40000/110型變壓器繞組測量時，傳統QJ44雙臂電橋需45分鐘建立熱平衡，ZXR-1A通過主動式鐵芯飽和加速技術，將測量時間壓縮至18秒，效率提升150倍。

2.能耗經濟性
實測數據顯示，在2Ω量程連續工作模式下，儀器功耗僅9.8W（傳統設備約35W），配合12V/7Ah鋰離子電池組可支持連續8小時野外作業。

3.環境適應性
寬溫域補償電路（0~40℃）使溫度漂移系數＜30ppm/℃，IP54防護等級殼體可抵御沙塵、凝露等惡劣工況，滿足青藏高原等高海拔地區運維需求。

三、典型應用場景及操作規范

1.電力變壓器檢測
       推薦采用1A檔位測量35kV及以上變壓器繞組電阻，測量前需確保繞組溫度與環境溫差≤3K。典型案例顯示，該儀器成功識別某220kV主變C相0.8%的匝間電阻異常。

2.開關接觸電阻測試
      針對GIS隔離開關，應選用0.1A檔位并配合專用測試夾具。某750kV站測量數據顯示，新裝開關接觸電阻離散度由傳統方法的5.8%降低至1.2%。

3.電纜接頭檢測
      執行電纜中間頭電阻測量時，需注意：

預置0.01A測試電流

采用Kelvin夾持器保證接觸壓力≥50N

三次測量值極差應＜0.5μΩ

四、維護要點

1.定期使用標準電阻器（0.01級）進行校準

2.鋰電池組循環300次后需進行容量測試

3.冬季作業后需在干燥環境靜置2小時除濕

ZXR-1A直流電阻測試儀通過融合現代電力電子技術與智能檢測算法，成功解決了傳統測量設備在效率、精度、適應性等方面的技術瓶頸。其1mΩ~2kΩ的全量程覆蓋能力和交直流雙模供電特性，使之成為智能電網建設中不可或缺的診斷工具，為設備狀態檢修提供了可靠數據支撐。建議在特高壓設備檢測、新能源場站維護等領域推廣使用。
