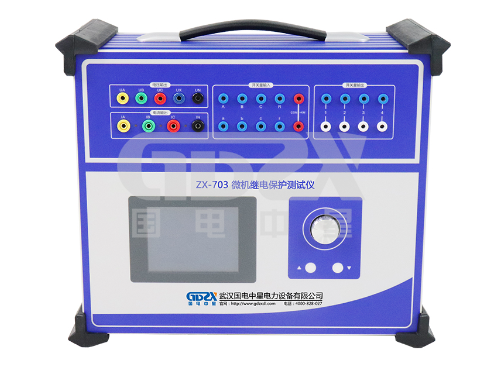

ZX-703微機繼電保護測試儀：多場景高精度保護的智能化實現與技術解析

一、繼電保護測試的技術革新需求

隨著智能電網與數字化變電站的快速發展，繼電保護裝置的復雜度與性能要求顯著提升。傳統測試設備在應對多類型保護邏輯、高精度諧波模擬及復雜故障場景時存在局限性。ZX-703微機繼電保護測試儀通過智能硬件架構與多維度功能集成，實現了從基礎繼電器校驗到整組保護系統仿真的全鏈路覆蓋，成為電力系統二次設備調試的核心工具。

二、核心設計理念與硬件架構創新

雙精度算法與高速DSP的協同優化

1.主機采用數字信號處理器（DSP），運算速度達GHz級，結合雙精度浮點算法，確保輸出波形精度優于0.2%（主量程）。

2.一體式結構設計縮短數據傳輸路徑，減少信號畸變，尤其適用于差動保護等高靈敏度測試場景。

模塊化功放與靈活輸出能力

1.高保真功放模塊支持交直流混合輸出，單相電流輸出達40A（三相并聯120A），電壓輸出120V/相（線電壓240V），滿足大電流接地系統與高壓線路保護需求。

2.諧波疊加能力（1-20次）可模擬電網諧波污染環境，支持新能源并網保護裝置的抗干擾測試。

人機交互與擴展性設計

1.7英寸LCD圖形界面支持矢量圖實時顯示與故障波形回放，配合旋轉鼠標實現參數快速調節，降低操作門檻。

2.8路智能接點輸入（兼容0-250V電位）與4路空接點輸出，適配不同廠家的保護裝置接口協議。

三、軟件功能與多場景應用解析

獨立運行模式：現場高效調試

1.內置預置模板覆蓋90%以上繼電器類型，例如：

2.反時限過流保護：自定義反時限曲線，驗證動作時間與電流倍數關系；

3.阻抗保護：設置R-X平面特性多邊形，測試邊界動作精度；

4.同期合閘：模擬頻差、壓差、角差條件，驗證同期捕捉邏輯。

聯機模式：自動化與深度分析

1.通過PC端軟件實現定值掃描與暫態仿真，例如：

2.生成轉換性故障序列（如A相接地→BC相間短路），驗證保護邏輯連鎖動作正確性；

3.錄制COMTRADE格式故障錄波，與保護裝置記錄數據進行對比分析。

特殊功能拓展

1.低周減載測試：模擬頻率滑差（0.01Hz精度），測試裝置在49.5-50.5Hz范圍內的動作響應；

2.直流分量注入：評估保護裝置在CT飽和或直流偏移場景下的抗誤動能力。

四、可靠性設計與運維優化

多級保護與散熱系統

1.采用梯度溫控散熱技術，結合軟件限流與硬件過載保護，確保120A連續輸出30分鐘不降額。

2.電源軟啟動機制避免突加負載對內部電路的沖擊，延長設備壽命。

獨立直流電源的應用價值

1.內置DC110/220V輸出（1.5A）可直接為保護裝置供電，解決現場輔助電源缺失問題，提升測試效率。

維護建議

1.定期校準：建議每500小時或半年進行一次幅值/相位精度校準；

3.接點維護：使用酒精棉清潔輸入/輸出端子，防止氧化導致接觸不良。

五、典型應用案例與效益分析

案例1：變壓器差動保護校驗

使用三相電流同步輸出功能，模擬區內/區外故障，驗證諧波制動比與比率制動特性曲線，單次測試時間較傳統儀器縮短40%。

案例2：線路縱聯保護聯調

通過GPS對時接口與遠端測試儀同步，模擬雙端故障波形，驗證通道傳輸延時補償功能。

經濟性對比

以某220kV變電站為例，采用ZX-703完成全站保護校驗，人工成本降低35%，項目周期壓縮至3天（原需5天）。

六、結語與技術展望

ZX-703微機繼電保護測試儀通過硬件性能升級與軟件功能拓展，解決了復雜電網環境下保護裝置測試的精準性與效率難題。未來，隨著IEC 61850協議深度集成與AI輔助分析功能的加入，此類設備將進一步向智能化診斷平臺演進，為構建高可靠電力系統提供更強技術支撐。
