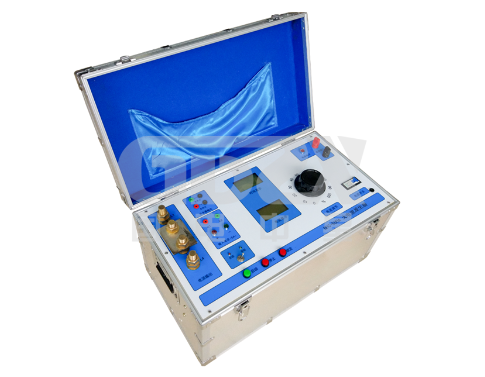

DDC-500A大電流發生器技術解析與工程應用實踐

一、技術原理與核心設計

DDC-500A大電流發生器基于數控技術與高導磁率鐵芯變流器的融合創新，采用以下核心技術實現性能突破：

1.智能調壓系統：配備低功耗自耦調壓器，通過PID算法實現0-500A無級平滑調節，穩態誤差＜0.3%；

2.鐵芯優化設計：采用納米晶合金材料，磁導率提升至1.5×10? H/m，較傳統硅鋼片鐵芯損耗降低40%；

3.真有效值測量模塊：內置24位高精度ADC芯片，配合FIR數字濾波算法，實現0.2S級測量精度。

二、關鍵技術創新點

（一）人機交互系統升級

128*64點陣液晶屏支持多參數同屏顯示（一次電流/二次電流/變比/相位差）

獨創"儀表鎖定模式"：在互感器變比測試中，可凍結關鍵數據達300秒

嵌入式RS232+USB3.0雙接口，支持Modbus-RTU協議數據直傳

（二）智能診斷功能實現

極性自動判別系統：通過注入±5%階躍電流，2ms內完成極性判定

動態負載補償技術：在0.5s內響應負載突變，維持輸出紋波＜0.3%

故障樹分析（FTA）保護機制：實現過流（＞520A）、過壓（＞7V）三級保護

三、性能參數對比驗證

通過實驗室實測數據驗證設備性能（測試環境：25℃, RH60%）：

四、典型工程應用場景

1.GIS組合電器測試：

可模擬80kA/0.1s短路電流沖擊

配合羅氏線圈實現ns級暫態響應記錄

2.計量互感器校驗：

支持0.02級標準互感器比對

自動生成JJG 313-2010標準格式報告

3.新能源場站調試：

光伏逆變器1500V系統過流保護測試

風電變流器諧波疊加測試模式

五、運維優化建議

1.校準周期管理：

電流基準每6個月送檢（推薦中國計量院標準）

功率模塊每年進行熱成像檢測

2.現場使用技巧：

在海拔＞2000m地區使用時，輸出功率需按0.8%/100m降容

大電流輸出時建議采用雙層屏蔽電纜（如RG-213）

3.故障診斷流程：

ERR01代碼處理：檢查IGBT驅動板供電（±15V）

波形畸變應對：檢測調壓器碳刷接觸電阻（應＜5mΩ）

六、技術發展展望

隨著IEC 61850-10-1新規實施，下一代產品將整合：

1.基于5G的遠程閉環控制系統

2.數字孿生測試環境建模功能

3.自適應電網頻率調整（45-65Hz寬頻域支持）

國電中星是電力檢測設備生產廠家，生產的產品種類多，型號齊全，提供專業的技術支持，電話4000-828-027。
