繼電保護測試儀在應用中的問題及解決方案（一）——?jiǎng)?lì)磁涌流問題

        在繼電保護測試儀的實際應用和操作中，存在著一些比較易被忽視的問題，國電中星分幾節分別詳細列舉出，本節主要說明的是線路中勵磁涌流問題，分析如下：　

一、線路中勵磁涌流對繼電保護裝置的影響

        勵磁涌流的產生是受勵磁電壓的影響，因?yàn)樵谧儔浩骺蛰d投運時，鐵芯中的磁通不能突變，出現非周期分量磁通，使變壓器鐵芯飽和，勵磁電流急劇增大而產生勵磁涌流。變壓器勵磁涌流可達變壓器額定電流的6～8倍，而且，勵磁涌流倍數與變壓器的容量大小有關，變壓器容量越小，倍數越大。勵磁涌流存在很大的非周期分量，并以一定時間系數衰減，衰減的時間系數同樣與變壓器容量大小有關，容量越大，時間常數越大，涌流存在時間就會越長。

        10kV線路裝有大量的配電變壓器，在線路投入時，這些配電變壓器是掛在線路上，在合閘瞬間，各變壓器所產生的勵磁涌流在線路上相互迭加、來回反射，產生了一個復雜的電磁暫態過程，在系統阻抗較小時，會出現較大的涌流，時間常數也較大。二段式電流保護中的電流速斷保護，由于要兼顧靈敏度，動作電流值往往取得較小，特別在長線路或系統阻抗大時更明顯。勵磁涌流值可能會大于裝置整定值，使保護誤動。這種情況在線路變壓器個數少、容量小以及系統阻抗大時并不突出，因此容易被忽視，但當線路變壓器個數及容量增大后，就可能出現。因此就出現了10kV線路由于涌流而無法正常投入的問題。　

二、防止涌流引起誤動的方法

        1、勵磁涌流含有大量的二次諧波是它的一個顯著特征，因此在主變壓器保護中可利用該特性來防止勵磁涌流引起保護誤動作。但如果應用在10kV線路保護中，就必須對保護裝置進行改造，會大大增加裝置的復雜性，因此實用性不強。

        2、勵磁涌流還有一個特征即涌流的大小隨時間而衰減，一開始涌流很大，一段時間后涌流衰減為零，流過保護裝置的電流為線路負荷電流，因此可利用這一特點，在電流速斷保護加入一短時間延時，就可以防止勵磁涌流引起的誤動作，這種方法優點是不用改造保護裝置或只作簡單改造，雖然會增加故障時間，但對于10kV系統的穩定運行影響較小，相對比較適用。為了保證可靠地躲過勵磁涌流，保護裝置中加速回路同樣要加入延時。對著不斷的研發創新，在10kV線路電流速斷保護及加速回路中加入了0.15～0.2s的時限，運行安全，并能很好的避免由于線路中勵磁涌流造成保護裝置誤動作。　　

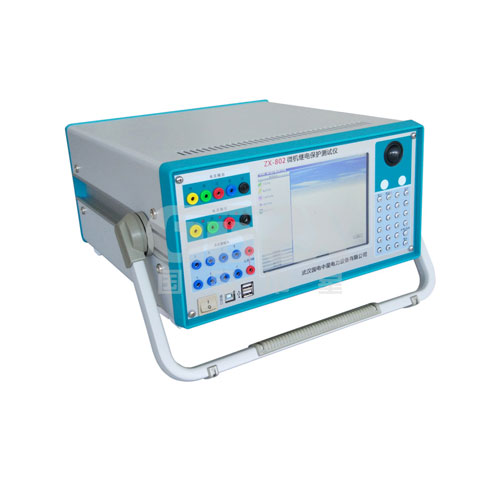

        國電中星專業生產繼電保護測試儀，型號多，規格全，歡迎選購！更多關于繼保測試儀的疑問請看下節。
