水內冷發電機直流耐壓試驗的技術革新：ZGF-S系列智能發生器與傳統方案的對比分析

在電力系統的預防性試驗中，水內冷發電機的直流耐壓和泄漏電流試驗是檢驗其絕緣狀態的關鍵手段。傳統試驗方法因設備繁多、接線復雜、效率低下且存在安全隱患，一直困擾著現場技術人員。本文將深入對比分析新一代ZGF-S系列水內冷發電機通水直流高壓發生器與傳統分體式試驗裝置的技術差異，闡述其革新優勢，為技術人員的設備選型與試驗操作提供參考。

一、 傳統試驗方案的困境與挑戰

在ZGF-S系列問世之前，完成一次水內冷發電機的直流耐壓試驗，通常需要組裝一個“龐雜”的系統：

• 設備繁冗： 試驗變壓器、調壓器、高壓硅堆、穩壓電容、保護電阻、直流高壓分壓器、多個量程的微安表（μA表）和毫安表（mA表），以及專門用于抵消發電機內冷水極化電勢的補償裝置。

• 接線復雜： 上述各單體設備需要通過大量高頻高壓線纜連接，接線點眾多。這不僅耗時費力，更因線纜接頭多，極易引入干擾或?qū)е陆佑|不良，影響測量準確性，甚至埋下放電、擊穿的安全隱患。

• 操作繁瑣且風險高： 試驗過程中，需要多人配合，分別操作調壓器、觀察多個表計并記錄數據。特別是在讀取微安表數據時，需要人工計算極化電勢并進行補償，過程繁瑣且對人員技術水平和經驗要求高。整個系統保護功能分散，可靠性差。

• 體積龐大、移動不便： 整套設備重量大，搬運困難，尤其在對空間有限的現場（如發電機廠房）進行試驗時，極為不便。

二、 ZGF-S系列的集成化智能革新

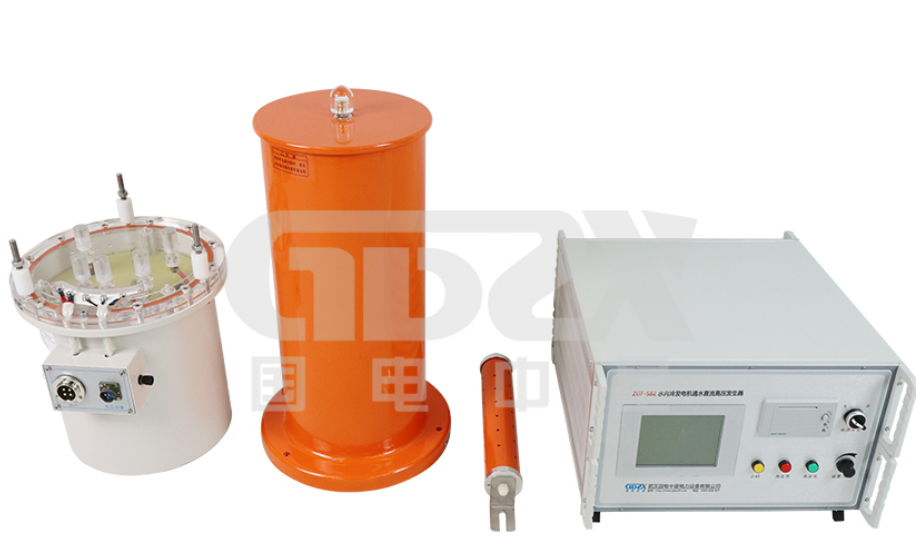

ZGF-S系列水內冷發電機通水直流高壓發生器基于“低壓屏蔽”原理，采用了高度集成化和智能化的設計理念，從根本上解決了傳統方案的痛點。

1. 極簡集成，重塑試驗形態

• 對比： 將傳統方案中近十種分散的單部件，全部集成于一個控制箱和一個倍壓筒（高壓發生單元） 之中。

• 優勢： 實現了真正的“一體機”操作。現場只需連接兩根電纜（控制箱與倍壓筒之間的連接電纜、以及倍壓筒輸出至發電機的電纜），接線極其簡單，大幅減少了接線錯誤概率，準備工作時間縮短80%以上。設備重量顯著降低，移動轉場輕松自如。

2. 智能控制，提升操作體驗與數據準確性

• 對比： 取代了手動機械調壓器和分散的指針式表計。

• 優勢：

• 電子調壓與數字顯控： 采用電子式調壓，電壓升降平穩、精確。電壓、電流值均在液晶屏上直接數字顯示，無需換算，讀數直觀、準確，消除了人為判讀誤差。

• 自動極化電勢補償： 這是針對水內冷發電機試驗的核心優化。設備內置自動極化補償功能，無需人工計算和操作補償裝置，系統自動完成補償，極大簡化了步驟，并顯著提高了泄漏電流測量的準確性。

• 智能化功能： 內置一分鐘定時及提示功能，嚴格契合試驗規程要求，到時自動提醒，規范了試驗流程，避免了人為計時誤差。

3. 多重保護，筑牢安全屏障

• 對比： 傳統方案保護功能薄弱或需要外接。

• 優勢： ZGF-S系列集成了過壓、過流、短路、零位啟動等多重智能保護功能。這些保護由內部電子電路實時監控，響應速度快、可靠性高，能有效在故障萌芽階段切斷輸出，全方位保障試品和人員設備的安全。

4. 中頻倍壓技術，優化輸出品質

• 對比： 傳統工頻技術電壓波紋系數大，穩定性稍差。

• 優勢： 采用中頻倍壓技術，產生的直流高壓波紋系數更小，電壓更穩定。這使得在測試過程中電壓波動小，泄漏電流讀數更穩定，獲得的試驗數據更真實、可靠，為準確判斷發電機絕緣狀況提供了堅實基礎。

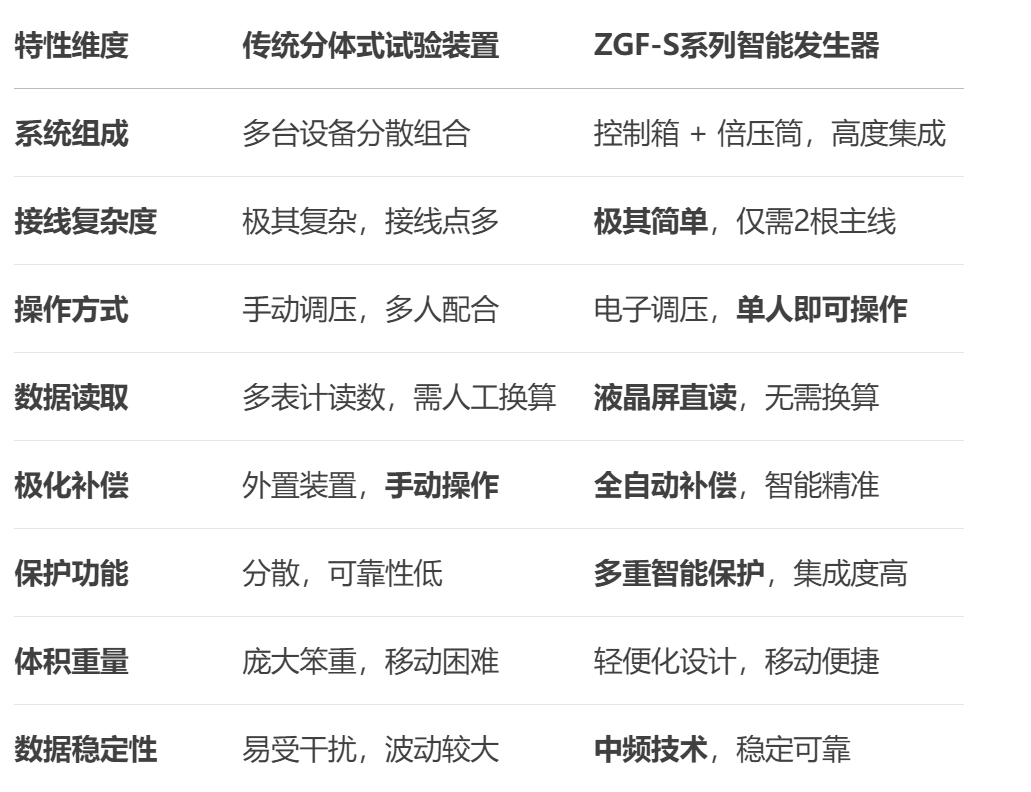

三、 核心優勢對比總結表

結論

對于從事發電機維護與試驗的技術人員而言，ZGF-S系列水內冷發電機通水直流高壓發生器不僅僅是一臺設備的更新?lián)Q代，更是一次試驗理念的飛躍。它通過高度的集成化、智能化、安全化設計，將技術人員從繁重、復雜且高風險的傳統作業模式中徹底解放出來。

它簡化了接線、規范了流程、確保了安全、提升了數據的準確性與可靠性，最終使得直流耐壓試驗這一重要工作變得更加便捷、高效和科學。強烈推薦廣大技術團隊學習和采用此類新一代智能試驗設備，以提升工作效率，保障電網核心設備的安全穩定運行。
