繼保測試儀在應用中的問題及解決方案（四）——配電變壓器保護問題

        繼前面幾節講了繼電保護測試儀的勵磁涌流問題、TA飽和問題、線保護問題，本節國電中星將繼續帶領大家了解微機繼保測試儀使用中的第四個問題——配電變壓器保護。詳細內容見下文。

一、配電變壓器保護存在的問題

        10kV配電變壓器的保護配置主要有斷路器、負荷開關或負荷開關加熔斷器等。配電變壓器保護存在的問題主要有以下三個方面：

1、負荷開關投資少，但由于不能開斷短路電流，因此很少采用；

2、斷路器技術性能好，但設備投資較高，使用復雜，因此應用并不廣泛；

3、負荷開關加熔斷器組合作為配電變壓器的保護方式，既可避免采用操作復雜、價格昂貴的斷路器，彌補負荷開關不能開斷短路電流的缺點，又可滿足實際運行的需要。但對于配備有瓦斯繼電器的大容量配電變壓器，需要斷路器可與瓦斯繼電器相配合，才能對變壓器進行有效的保護，必要時還應有零序保護，都是需要注意的問題。

二、解決辦法

        無論在10kV環網供電單元，還是在終端用戶高壓配電單元中，采用負荷開關加高遮斷容量后備式限流熔斷器組合的保護配置，既可提供額定負荷電流，又可斷開短路電流，并具備開合空載變壓器的性能，能有效保護配變壓器。根據標準GB14285《繼電保護和安全自動裝置技術規程》規定，選擇配電變壓器的保護設備時，當容量等于或大于800kVA，應選用帶繼電保護裝置的斷路器。

1、當配電變壓器容量達到800kVA及以上時，過去大多使用油浸變壓器，并配備有瓦斯繼電器，使用斷路器可與瓦斯繼電器相配合，從而對變壓器進行有效地保護。　　

2、對于裝置容量大于800kVA的用戶，因種種原因引起單相接地故障導致零序保護動作，從而使斷路器跳閘，分隔故障，不至于引起變電所的饋線斷路器動作，影響其他用戶的正常供電。

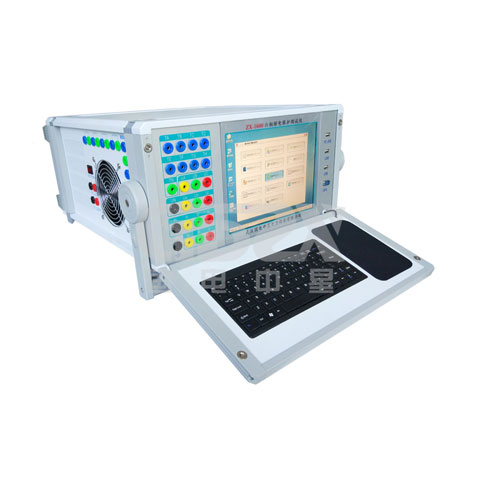

        國電中星專業繼電保護測試儀生產研發，生產的種類多，型號齊全，適用于多種場景，暢銷于國內國外市場，歡迎選購！更多關于繼電保護測試儀的信息請看下節。而使斷路器跳閘，分隔故障，不至于引起變電所的饋線斷路器動作，影響其他用戶的正常供電。
