ZXCBB變壓器變比整檢裝置的檢定方法

       變壓器變比整檢裝置主要由標準三相 PT 和感應分壓器組成，檢定時可用高精度的感應分壓器對內部各個標準 PT 和感應分壓器的每個變比進行檢定，以確定其準確度。下文中國電中星為大家介紹ZXCBB變壓器變比整檢裝置的檢定方法。

一、感應分壓器的檢定

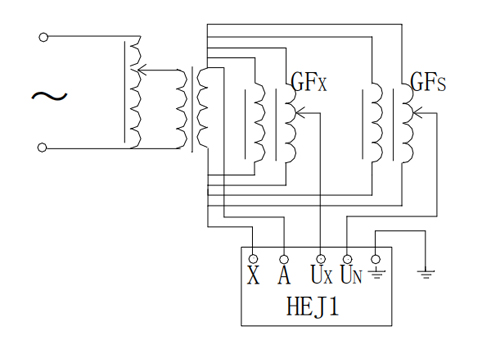

        用更高等級的感應分壓器檢定“變比檢定裝置”的感應分壓器線路圖如下：

圖中 GFS 為高精度感應分壓器，GFX 為變比檢定裝置的感應分壓器。其誤差不得超過兩臺感應分壓器極限誤差之和。校驗儀讀數應能分辨到 1×10-8。

二、標準三相 PT 的檢定

        標準三相 PT 是由三個相同的 0.05 級 PT 組成，每個 PT 有兩個二次繞阻，供 Z 形組別測試時使用。因此，檢定時需對三個 PT 的兩個二次繞阻分別檢定，以確定是否合格。檢定線路與圖 3 相同，只是“變比檢定裝置”的一次端鈕在接“A、X”時，二次端鈕必須接“a、x”；或“a，、x，”。當二次端鈕接 “a、x”時，變比值有三種選擇，即通過組別變比開關選擇。當二次端鈕按“a，、x，”時，標準感分的變比值只能選擇 100。在檢定上述三個 PT 時，“變比檢定裝置”的功能選擇開關應置于“組別”狀態，同時組別選擇應在“Y/Y-0”狀態。當二次端鈕接“a，、x，”時，“變比組別裝置”應工作在“Z 形組別”狀態，組別選擇應是“Y/Z-1”。同理可檢定另外兩相 PT 的誤差。

三、組別的檢定

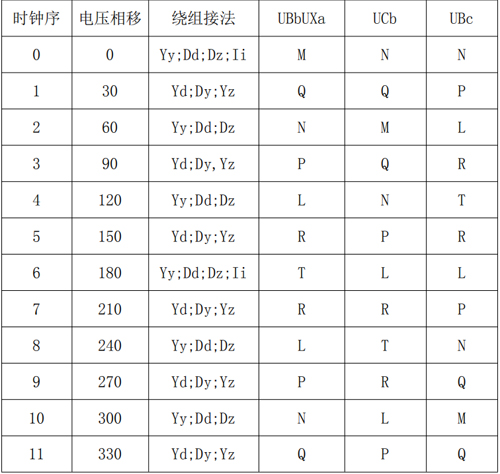

        按雙電壓表法檢定組別的方法如下：把“變比檢定裝置”開關置于“組別”狀態，將 A、a 端紐短接，向高壓測“A、B、C”施加三相對稱電壓，然后測 UBb、UCb 、UBc 三個電壓值，三相電壓值在不同組別時應滿足下表的要求。

        國電中星生產的ZXCBB變壓器變比整檢裝置暢銷于海內外，受到廣大用戶的高度青睞。國電中星是高壓試驗設備廠家，設備種類甚多，型號齊全，歡迎選購！
