局部放電測試儀的工作原理

        局部放電試驗是電力設備絕緣的主要試驗項目，進行這項試驗項目的一種新型儀器便是局部放電測試儀，它是根據國際及國內目前新技術進展而開發的局部放電檢測系統。下面國電中星為大家簡要介紹局部放電測試儀的工作原理。

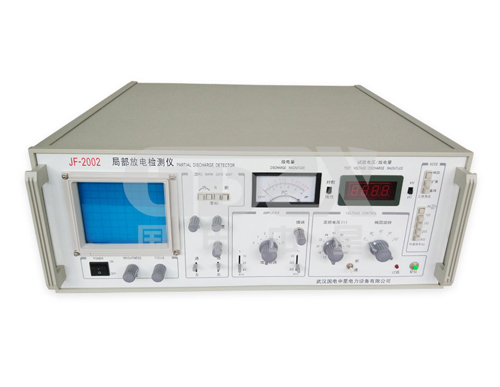

        局部放電測試儀采用先進的抗干擾組件和獨特的門顯示電路，并具有四種高頻橢圓掃描，適用于高壓產品的型式、出廠試驗，新產品研制試驗，電機、互感器、電纜、套管、電容器、變壓器、避雷器、開關及其它高壓電器局部放電的定量測試。可供制造廠、科研部門、電力部門現場使用。

        工作原理：在試驗電壓下產生局部放電時，經耦合電容Ck產生脈沖電流，由輸入單元拾取得脈沖訊號，經低噪聲前置放大、濾波放大器選擇所需頻帶及主放放大后，在示波屏的橢圓掃描基線上顯示出放電脈沖，同時也送到脈沖峰值表（對數表）顯示其峰值。時間窗單元控制試驗電壓每一周期內脈沖峰值表的工作時間，并在這段時間內將顯示屏的顯示加亮，寬度與位置可以改變，進一步加強了抗干擾能力。

        國電中星生產的局部放電測試儀集計算機控制、數字采樣、顯示及打印技術于一體，具有靈敏度高、放大器系統動態范圍大、測試的試品范圍廣、操作簡便等優點，暢銷國內外，歡迎來電咨詢選購！
