試驗變壓器進行被試品的泄露試驗接線接線原理圖

        試驗變壓器進行被試品泄露試驗時如何接線？在試驗操作時應該注意些什么？國電中星為您一一解答。

        一、泄露試驗接線原理圖

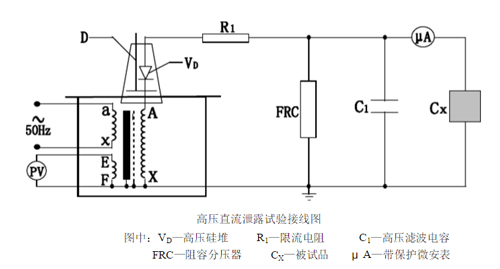

如下圖所示，注：此試驗先抽出短路桿“D”

        泄露試驗中限流電阻R1選擇在額定輸出電壓時，輸出端短路電流不超過高壓硅堆整流。如電壓硅堆整流電流為100mA時用于60kV的試驗裝置中，限流電阻按R1=60/0.1=600kΩ選擇。限流電阻還應具有足夠的容量和沿面放電距離。高壓濾波電容C1一般選擇在0.01~0.1μF，當被試品的電容量很大時，C1可省略不用。

        二、泄露試驗的操作及注意事項

1、試驗前應先檢查被試品是否停電，接地放電，一切對外連線是否擦干凈。要嚴防將試驗電壓加到有人工作的部位上去。

2、借號試驗裝置的接線后，應復查無誤后才可加壓。應特別注意檢查高壓設備及引線與地、與操作人員的安全距離，被試品的外殼是否可靠接地，要按安全規程中多規定的內容進行試驗。

3、對于大電容設備應緩慢升壓，防止被試品的充電電流燒壞微安表。必要時應分級加壓，分別讀取各級電壓下微安表的穩定讀數。

4、試驗過程中，應密切監視被試品、試驗裝置、微安表，一旦發生擊穿、閃爍燈異常現象應立即降壓，切斷電源，并查明原因，詳細記錄。

5、試驗完畢，降壓，切斷電源后應將被試品及試驗裝置本身充分放電。

        國電中星是試驗變壓器生產廠家，生產的高壓試驗設備不僅種類多，型號規格齊全，滿足行業用戶不同的試驗需求，且獲得了很多用戶的好評，歡迎來電咨詢選購！
