變壓器直流電阻測試儀如何計算電阻？

        直流電阻快速測試儀是變壓器在交接、大修和改變分接開后,必不可少的試驗項目。本文中，國電中星為大家介紹變壓器直流電阻測試儀如何計算電阻。

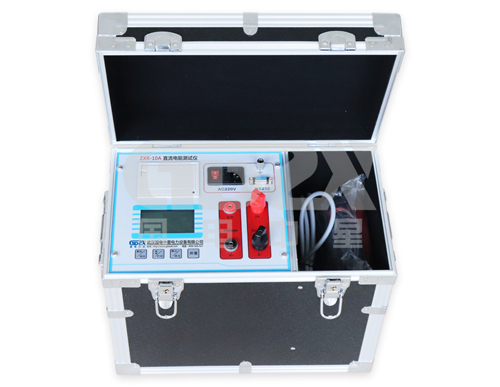

        在通常情況下,用傳統的電橋法和壓降法測量壓器繞組以及大功率電感設備的直流電阻是一項費時費工的工作。為了改變這種狀況, 縮短測量時間以及減輕測試人員的工作負擔,國電中星生產的直流電阻測試儀采用全新電源技術,具有測量迅速、體積小巧、使肪便、測量精度高等特點，是測量變壓器繞組以及大功率電感設備直流電阻的理想設備。此直流電阻快速測試儀符合DL/T845.3- 2004以及國家標準GB6587《電子測量?jī)x器環境試驗總綱》及GB6593《電子儀器質量檢定規則》的要求。

        變壓器直流電阻折算，主要用于現場測量值于出廠或歷年試驗數據縱向?qū)Ρ取?/p>

RA=Ra* ( T+tA/T+ta )

RA:tA溫度下測量的阻值(一般為出廠或者歷年數據)

tA:測量RA時的溫度

Ra:ta溫度下測量的阻值;

ta:測量Ra時的溫度

溫度:攝氏溫度(。C);直流電阻阻值:歐姆(Q)

T計算用常數,銅導線去235;鋁導線去225

偏差率= ( R折算-R出廠) / R出廠*100%

經過折算后的阻值與出廠比較變化不應大于2% (上式中的偏差率)

有關實測值和出廠值換算的問題

1、油浸式變壓器在實際現場試驗中經常發現，根據油面溫度指示值來?yè)Q算,與出廠值

比較后,差值往往超過+ 2%

2、一般來說66kV及以上油浸式變壓器,會裝設油面溫度表和繞組溫度表,我們?cè)谧儔浩鞅倔w就可以看到,我們常見的是指針式溫表。在變壓器非電量保護屏上一般設有數顯溫度 ,會準確到小數點后一位。

3、在預防性試驗中對于剛停運(停運1小時內)我們也認為我們認為油面溫度基本是繞組溫度,兩者溫差不超過5°C ,可以認為油溫即為繞組溫度。

4、對于未投運的新安裝變壓器, 推薦在上午進行試驗;如果太陽直射會造成上下層油,

溫相差較大。

5、對于未投運或者停運時間超過12小時的干式變壓器,我們一般認為繞組溫度即為當時測試環境溫度,對溫度有懷疑時可用測溫槍進行測量。

6、無法準確測量繞組溫度或者變壓器未安裝溫度表的情況,測量結果按照三相不平衡率進行判斷比較。

三相電阻不平衡率計算

不平衡率= (三相實測峰值-三相實測低值) /三相平均值*100%
