直流電阻測試儀的使用方法有哪些？

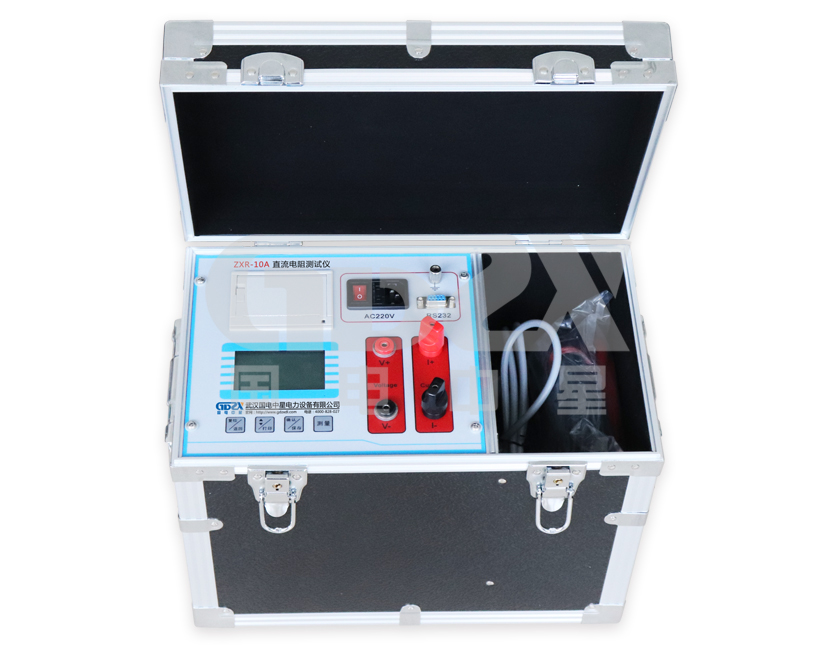

直流電阻的測量是變壓器、互感器、電抗器、電磁操作機構等感性線圈制造中半成品、成品出廠試驗、安裝、交接試驗及電力部門預防性試驗的必測項目，能有效發現感性線圈的選材、焊接、連接部位松動、缺股、斷線等制造缺陷和運行后存在的隱患。儀器采用電源技術，具有體積小、重量輕、輸出電流大、量程寬、數字顯示等特點。整機由單片機控制，自動完成自檢、數據處理、顯示等功能，具有自動放電和放電指示功能。儀器測試精度高，操作簡便，可實現直阻的快速測量。儀器內置鋰電池，極大方便現場測試工作。

使用方法如下:

1.電源

直流電阻測試儀為測試提供的電源的兩種：AC220V和DC12V。在強電磁場干擾的情況下，建議使用直流電源測試，此狀態下測試的數值穩定，抗工頻干擾能力強。

(1)交流電源測試：

接上交流AC220V電源，相應的指示燈亮，閉合總電源開關，相應的指示燈亮，按下“啟停”鍵，即可進行測試。測試完畢，關閉總電源開關(AC220V)，相應的指示燈滅，放電后，再轉換測試夾，進行再次測試。

(2)充電：

接上交流AC220V電源，此充電指示燈亮，表示正在對機內的可充電池進行充電工作。儀器在使用交流電源測試,同時也在對機內電池進行充電。(儀器設計了充電保護電路，不會有過充現象產生)。

(3)直流電源測試：

閉合總電源開關(DC12V)，相應有指示燈亮，閉合總電源開關，相應的指示燈亮，按下“啟停”鍵，即可進行測試。測試完畢，關閉總電源開關(DC12V)，相應的指示燈熄滅，放電后，再轉換測試夾，進行再次測試。

2.測試線的聯接方法：

將儀器的I+、V+、V-、I-端子與被試品聯接好。這種聯接法，可消除A、B、C、D處的接觸電阻，以及聯線電阻對測量的影響。測量的值即為B、C、之間的電阻Rx(注意：B、C之間不要反向)。

在使用中，如果儀器隨帶的測試線長度不夠，可使用直徑相當的導線將測試線加長。

３．放電

測試完畢后可直接關斷總電源。如果在感性試品，關斷電源后不應馬上拆線操作，應讓儀器有續放電過程。一般放電至少20秒，否則電感的反電動勢危害人身安全。

４．測量

直流電阻測試儀在回路未接好的情況下開機表頭顯示“E0000”。接好測量線后，根據被測值的大小選定欲測的電阻檔，按下該檔開關，此時該檔指示燈亮，四位半LCD顯示的穩定值即為被測的電阻值。讀值時請注意所選量程上的單位。在測量大電感試品如電力變壓器時，在測試回路以外的其它不需測量的線圈將其短路，以免電磁干擾。
