變壓器直流電阻測試儀測試方法及注意事項有哪些？

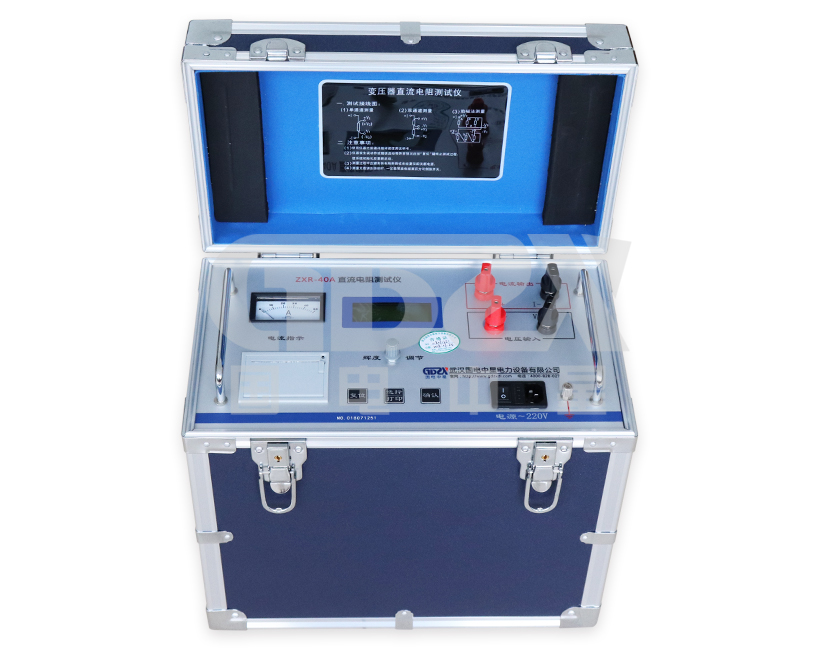

變壓器直流電阻測試儀是一種常用的高壓電氣測試設備，主要用于測量電力變壓器的直流電阻。它在電力工業中也得到了廣泛的應用，變壓器直流電阻測試儀的測量和放電是其常用的功能，需要電力工人的熟練操作，但許多人對它的測量和放電工作還不了解。下面，由國電中星為大家介紹如何利用變壓器直流電阻測試儀對變壓器直流電阻測試儀進行測量和放電工作，以及變壓器直流電阻測試儀使用注意事項。

變壓器直流電阻測試儀測量步驟：

1、連接測試線后，關閉電源開關，電源指示器打開，按下“開始和停止”鍵，表頭顯示“E0000”。

2、根據測量值選擇電阻檔位范圍，按下檔位開關，檔位指示燈亮，四個半液晶屏上顯示的穩定值即為測量電阻值。

3、讀取數值時，請注意所選范圍內的單位（mΩ/Ω/KΩ）。

4、當測量大電感樣本，如電力變壓器，其他線圈以外的測試電路，不需要測量是短路，以避免電磁干擾。

變壓器直流電阻測試儀放電

試驗結束后，直接切斷主電源。如果在測試中，不應在操作后立即移除電源，則儀器應該有一個連續的放電過程，一般放電至少20秒，否則，電感的反電動勢會危及人身安全。

變壓器直流電阻測試儀測試使用注意事項：

變壓器直流電阻測試儀試驗是變壓器移交、檢修、分接開關更換后不可缺少的試驗項目，通常，用傳統的方法(橋法和壓降法)來測量變壓器繞組和大功率電感設備的直流電阻是費時費力的。為了改變這種情況，縮短測量時間，減少測試人員的工作量，國電中星開發了直流電阻快速測試儀，采用新型電源技術，具有性能穩定、測量速度快、體積小、使用方便、測量精度高、數據重復性好等特點，是測量變壓器繞組和大功率感性設備直流電阻的理想裝置。

1、在無載調壓變壓器反向抽頭之前，必須對變壓器進行復位。放電結束后，警報聲停止超過10秒，然后切換點擊點。

2、拆線前，應等待放電后報警聲停止，拆線前等待10秒以上，以確保電荷完全釋放。

3、在選擇電流時，參考技術指標欄中的范圍，且不超過范圍和低于范圍。如果超出范圍，變壓器直流電阻測試儀器總是處于“充電”狀態，因為電流不能達到預設值。當范圍較低時，顯示"電流太小"。當兩個狀態都發生時，確認該范圍并選擇適當的電流進行測試。

4、使用磁力輔助法時，請注意測量范圍。由于高壓線圈與串聯線圈并聯，在整個測試回路中加入1.5倍的高壓線圈電阻，并將其轉換為測量范圍。如果輸出電流達不到設定值或超出范圍時輸出電流不穩定。

5、放電后去除三列磁輔助方法的短路接觸時，可能存在殘余電流，并且可以點燃和放電三次磁輔助方法的短觸點，這是正常現象。

6、當測試夾具與變壓器繞組的引出端連接時，注意引出端在空氣中長時間暴露，引出端表面覆蓋氧化膜，可能導致測量結果不穩定或不準確，因此，在布線時要注意清洗氧化膜，或者在測試夾具與引出端連接后，將測試夾具扭轉幾次，劃掉氧化膜，以確保連接良好的接收。
