電氣設備交接試驗中避雷器試驗要求

       電氣設備交接試驗中避雷器試驗規定

??使用氧化鋅避雷器測試儀測量金屬氧化物避雷器的工頻參考電壓和持續運行電流，應符合下列要求：

??66kV及以下電壓等級避雷器，持續運行電壓下的總電流值不大于出廠值的10%;持續運行電壓下的阻性電流基波峰值不大于出廠值的30%。

??220kV及以上電壓等級避雷器，若安裝前在地面測試，氧化鋅避雷器測試儀分節測量持續運行電壓下的總電流值不大于出廠值的10%;持續運行電壓下的阻性電流基波峰值不大于出廠值的30%。

220kV及以上電壓等級避雷器，若安裝后測試，采用同一種測量方法及接線方式，對同廠家、同期產品分節測量持續運行電壓下的總電流值及其阻性電流基波峰值結合出廠值分析，各節對比相互間應無明顯差別。

??500kV金屬氧化物避雷器分節測量時，總電流值有效值大小順序是：上節最大、中節次之、下節最小。

??使用直流高壓發生器測量金屬氧化物避雷器直流參考電壓和0.75倍直流參考電壓下的泄漏電流，應符合下列規定：0.75倍直流參考電壓下的泄漏電流值，66kV~220kV(220kV分節測量)不應大于30uA。

??檢查放電計數器動作不少于5次，應可靠。

??避雷器監視電流表指示應良好。校驗范圍：

??35~220kV用電流表，1mA以內;準確度5.0級。

??500kV用電流表，2mA以內;準確度5.0級。

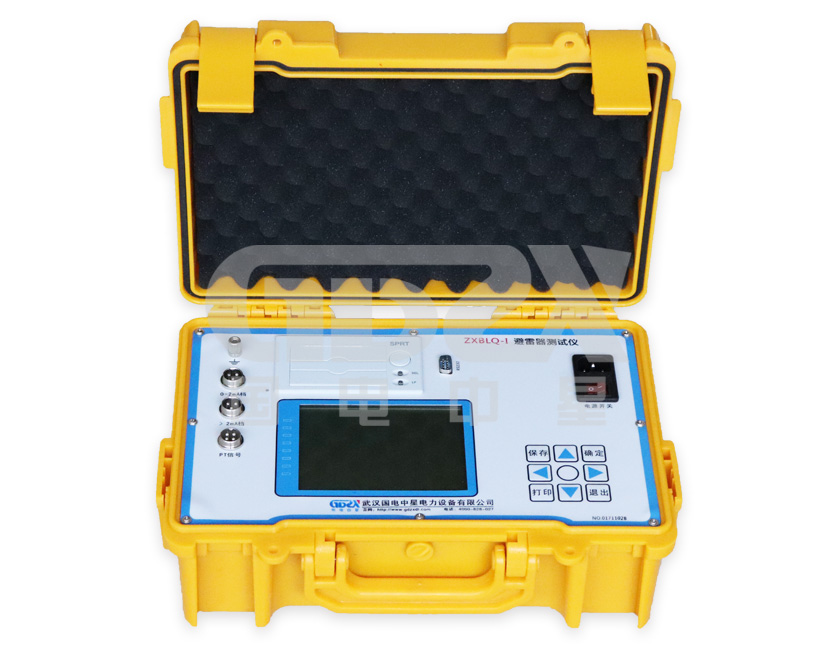

國電中星是避雷器檢測設備生產廠家，生產的產品種類多，型號齊全，提供專業的技術支持，電話4000-828-027。
