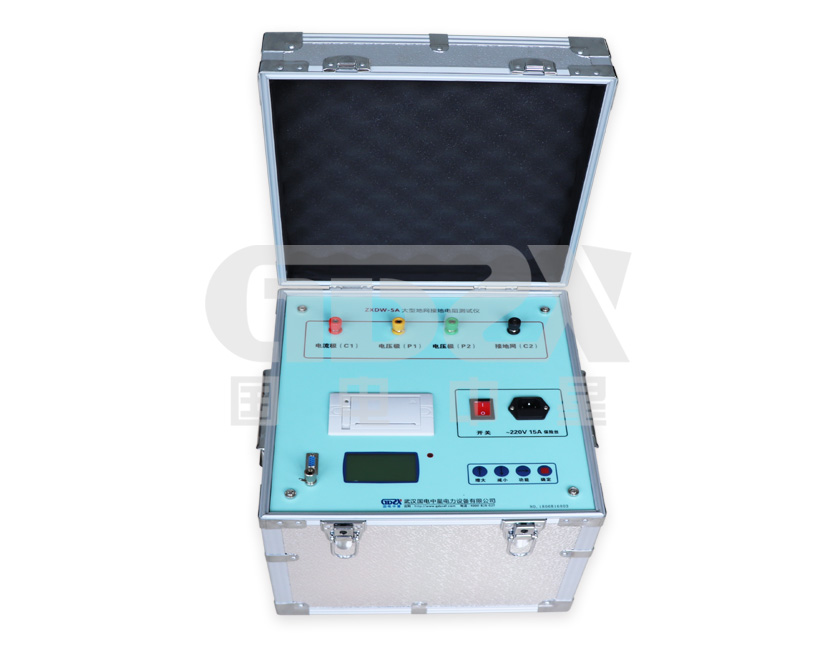

大型地網接地電阻測試儀適用范圍及特點

目前在電力系統中，大型地網的接地電阻的測試目前主要采用工頻大電流三極法測量。為了防止電網運行時產生的工頻干擾，提高測量結果的準確性，絕緣預防性試驗規程規定：工頻大電流法的試驗電流不得小于30安培。由此，就出現了試驗設備笨重，試驗過程復雜，試驗人員工作強度大，試驗時間長等諸多問題。

??大型地網接地電阻測試儀，可測變電站地網(4Ω)、水火電廠、微波站(10Ω)、避雷針(10Ω)多用機型，采用了新型變頻交流電源，并采用了微機處理控制和信號處理等措施，很好的解決了測試過程中的抗干擾問題，簡化了試驗操作過程，提高了測試結果的精度和準確性，大大降低了試驗人員的勞動強度和試驗成本。

本儀器適用于測試各類接地裝置的工頻接地阻抗、接觸電壓、跨步電壓、等工頻特性參數以及土壤電阻率。本儀器采用異頻抗干擾技術，能在強干擾環境下準確測得工頻50Hz下的數據。測試電流最大5A，不會引起測試時接地裝置的電位過高，同時它還具有極強的抗干擾能力，故可以在不停電的情況下進行測量。

??大型地網接地電阻測試儀性能特點

??1、測量的工頻等效性好。測試電流波形為正弦波，頻率僅與工頻相差為5Hz，使用45Hz和55Hz兩種頻率進行測量。

??2、抗干擾能力強。大型地網接地電阻測試儀采用異頻法測量，配合現代軟硬件濾波技術，使得儀器具有很高的抗干擾性能，測試數據穩定可靠。

??3、精度高。基本誤差僅0.005Ω，可用來測量接地阻抗很小的大型地網。

??4、功能強大。可測量電流樁，電壓樁，接地電阻，跨步電壓，接觸電壓。

??5、操作簡單。全中文菜單式操作，直接顯示出測量結果。

國電中星專業生產接地/絕緣系列試驗設備，生產的產品種類多，型號齊全，產品性價比高，歡迎來電4000-828-027咨詢！
