蓄電池放電測試儀的接線方法

        在上一節講述蓄電池充放電測試儀操作步驟之后，國電中星收到來自很多用戶的關于接線方法的問題的留言，在本節中，國電中星為大家詳細講解蓄電池充放電測試儀的接線方法。

一、準備工作

1、設備在工作時，必須接地線，否則會造成危險！

2、確認需要進行放電測試的蓄電池組是否與智能充放電綜合測試儀電壓等級一致！

3、工作周圍不得存在易燃易爆物品，空氣中不得含有易燃易爆氣體，防止爆炸的發生！

4、在與蓄電池放電測試儀進行連接前，首先確認放電電池組是否已經退出運行狀態，是否已經與充電電源和負載斷開，以免在放電過程中發生意外。

5、檢查電池組及該儀器周圍是否有足夠場地，場地周圍是否存在易燃易爆物品，空氣中是否存在易燃易爆氣體。

6、檢查蓄電池放電測試儀是否完好，電源開關是否在斷開狀態。

二、主機連接

1、充/放電電纜連接 首先連接電池組充/放電電纜。黑色充/放電電纜大測試夾連接電池組負極，紅色充/放電電纜大測試夾連接 電池組正極，另一端快接插頭連接該儀器快接插座。注意連接可靠，不要有松動現象。 連接充/放電電纜測試線時，注意安全，防止觸電和短路的發生！

2、主機天線可靠連接，主機電源線連接牢固、無松動。

三、采集盒連接

        首先確認電池組單節電池電壓是 12V、6V、4V、2V。不同的電池選擇不同的測試線。如果單節電池電壓是 2V、4V，則使用測量 2V、4V的測試線；如果單節電池電壓是 12V、6V，則使用測量12V、6V的測試線。每個采集盒可以測量12節2V、4V電池，4節 6V、12V電池。

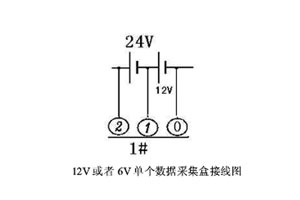

1、測量12V、6V電池時采集線接法：（每條采集線上都標有數字）

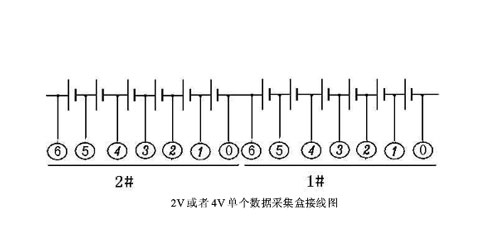

2、測量2V、4V電池時采集線接法

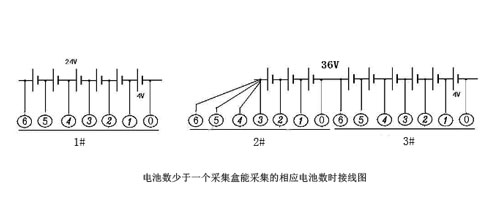

3、如果電池?cái)?shù)少于1個采集盒能采集的相應電池?cái)?shù)時，把剩余的采集線接到后面一個電池上，接法如下。例：測量 24V/4V，36V/ 4V電池組時，1個采集盒能采集的相應電池?cái)?shù)為12 節，當電池?cái)?shù)少于12節時用下圖接線法。

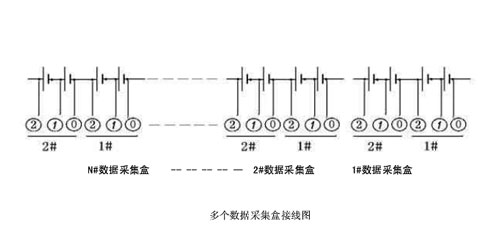

4、如果電池?cái)?shù)超過每個采集盒能采集的相應電池?cái)?shù)，則需要使用多個數據采集盒。

下圖是多個 12V電池的連接方式，2V、4V、6V電池連接同理

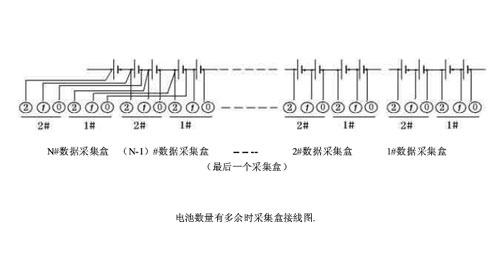

5、因?yàn)橐粋€(gè)采集盒能接的電池?cái)?shù)有限，當電池?cái)?shù)量多余，只有后面一個采集盒的接法不同，后面一個采集盒的接法應該是，后面一條線M號（采集線上所標的較大的一個數字）接在后面一個電池（N號）的正極，第M-1 號線接在前一個電池（N-1 號）電池的正極，如此類推直至接 完此采集盒的其他線。下面以12V電池為列（2V、4V、6V同理），接線方法如下：

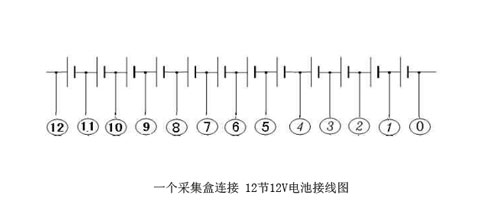

6、若無線采集盒標注為12V,即一個采集盒可連接 12節12V電池。接線方法如下：

四、PC 機連接

        如果需要通過PC 機進行實時監測，則需要連接數據通訊終端。數據通訊終端與PC 機串口進行連接。終端專用電源輸入接市電交流220V，輸出接通訊終端電源插口。打開電源開關。PC 機運行監控軟件即可。

五、運行

        檢查接線正確無誤后，打開開關開關，液晶屏應顯示正常后，即可根據操作說明完成各種測試/放電參數的設置。

        了解了蓄電池充放電測試儀連接方法，在進行蓄電池放電測試時更加清楚明了，一起使用起來也更加簡單便捷。國電中星專業生產蓄電池充放電測試儀，更多相關信息盡在國電中星。
