1，電壓，電流測試

選擇一定相電壓或一定相電流作為變量，選擇自動或手動測試方式進行更改，直到繼電器動作。當電壓大于125V且電流大于30A時，可以通過線電壓（例如UAB，UBC，UCA）輸出電壓。電流可以兩相并聯或三相并聯模式輸出。請注意，此時電流的相位應為同一相位。大電流輸出時間越短越好，可以將初始值設置為90％的固定值以縮短測試時間。當進行多級過電流保護時，可以直接輸出電流固定值的1.2倍，因此測得的動作時間是準確的。

2，頻率測試

初始頻率的默認值：50Hz，用戶可以修改該值。選擇可變頻率，輸入適當的頻率步長，單擊[開始測試]，所有電流和電壓頻率都會改變。

3，電源方向測試

該保護裝置一般采用90度連接方式，低壓設置為60V，UA = 60V，測試過程中相位為0度。UB = 0V，相位為0度；這樣，線電壓UAB = 60V，相位為0度。，然后固定電壓，將IC振幅固定（通常為5A），改變IC的相位以測量兩個作用邊界角。根據“ UAB，IC”，“ UBC，IA”和“ UCA，IB”模式輸出90度接線模式。根據“ UAB，IA”，“ UBC，IB”和“ UCA，IC”輸出0度接線。靈敏度角＝（邊界角1+邊界角2）/ 2。

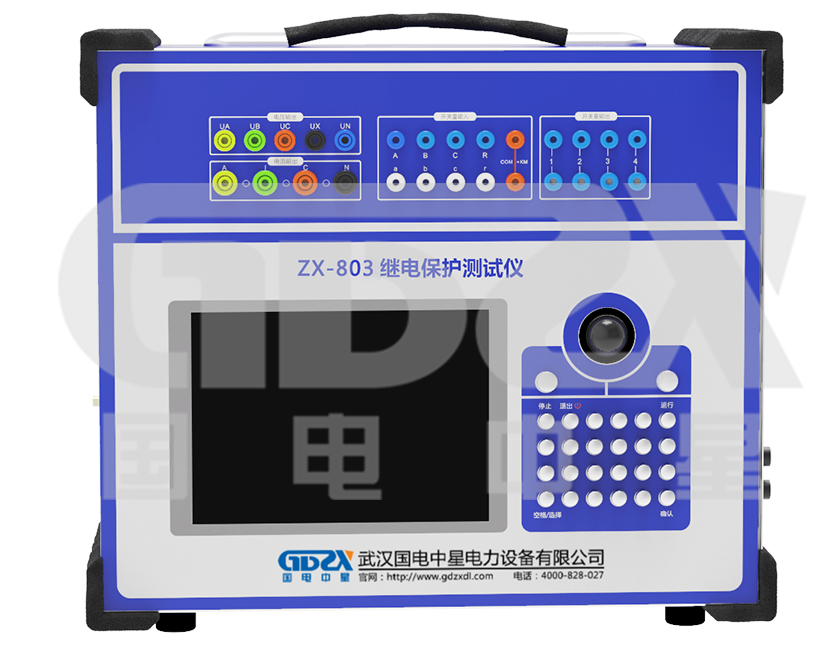

4.變壓器復合電壓鎖定（方向）過流保護，復合電壓鎖定（方向）過流保護通常用于變壓器后備保護，可以用繼電保護測試儀[AC test]模塊進行仿真。操作如下：

1）低壓鎖定（方向）過流保護

假設：低壓鎖定值為60V（指線路電壓），過電流值為5A。連接UA，UB，UC，UN；將測試儀的IA，IB，IC和IN連接到變壓器后備保護的交流輸入端子，并將保護插座跳閘觸點連接到測試儀的開關輸入端子1，以設置IA = 6A，IB = IC = 0， UA = UB = UC = 57V，相位差為120度。同時選擇UA，UB和UC作為變量，60 / 1.732 = 34.64，當UA = UB = UC = 34.64時，使用繼電保護測試儀[手動測試]方法同時降低三相電壓。五，保護會起作用。

2）負序電壓阻斷過流保護

假設：負序電壓鎖定值為7V（相電壓），過電流值為5A。連接UA，UB，UC，UN；將測試儀的IA，IB，IC和IN分別連接到變壓器后備保護的AC輸入端子，并將保護插座跳閘觸點連接到測試儀的二進制輸入1，設置IA = 6A，IB = IC = 0，UA = UB = UC = 0V，相位為0、120、240度（實際上是負序）。同時選擇UA，UB和UC作為變量，使用[手動測試]方法同時增加三相電壓幅值，當UA = UB = UC = 7V時，保護動作。
