絕緣靴手套耐壓試驗裝置設備的工作原理以及如何配套使用

在我們電力系統中，我們電力工作人員經常都是處于電力放射的環境中，因而需要時常配備絕緣靴手套這類絕緣防護設備，那么如何確保這些防護設備的絕緣性能完好呢？通常我們會用到絕緣靴手套耐壓試驗裝置來完成對這類絕緣防護設備的絕緣耐壓安全性能檢測，那么該裝置是如何工作，且我們又該如何正確使用呢？以下就給大家簡單概述一下，希望能夠給大家一定認識幫助。

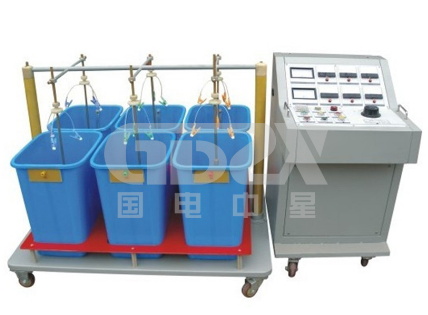

該試驗裝置是由2部分組成：

1. 絕緣靴（手套）試驗車，試驗車由：移動托架；盛水水槽；電極桿支撐等組成；

2.絕緣靴（手套）操作箱，其工作原理其實是比較好理解的，我們通過接入 0~220V 電源，根據電磁感應原理，使變壓器產生0~30KV 工頻高壓至各電極，使絕緣靴（手套）獲得規定的試驗電壓。根據絕緣靴（手套）試驗規程，讀取、記錄測試參數，然后可以判斷其耐壓絕緣性能。

關于該絕緣靴手套耐壓試驗設備如何正確使用，給大家稍微詳細介紹一下。

 配套使用方法介紹：

1.使用前先將水電阻內注水（出廠時水電阻是空的，注水時不要注得太滿，淹沒電極即可），注滿水的水電阻安裝在移動托架上,再將電極桿支撐兩端插入絕緣撐桿和水電阻內。

2. 將水槽注水（水槽整個三分之二），被試品注水，絕緣靴（手套）內外盛水呈相同高度，應有 90mm 的露出水面部分，并確保絕緣靴（手套）露出水面的部分干燥清潔，然后將高壓電極置于絕緣靴（手套）內并將絕緣靴（手套）夾好。

3.絕緣靴（手套）試驗車上的接地端與地網相連，絕緣靴（手套）操作箱面板接地端也與地網相連并同試驗車上接地端在同一個接點位置接地網。

4.檢查總電源是否與輸入電源一致（~ 220V 50Hz），用操作箱配的兩根電纜把操作箱同試驗臺相連接。
5.在試驗過程中，如果泄漏電流大于規定值、或試驗品被擊穿，操作箱保護動作，自動切斷電源，自動回零，泄漏電流超標或被擊穿的絕緣靴（手套）對應的指示值閃爍，并有報警聲，取下泄漏電流超標或被擊穿的絕緣靴（手套），然后再重復上述操作方法。在試驗過程中如果由于市電波動造成試驗電壓或高或低，可以按“確認”鍵升高電壓，也可以按“選擇”鍵降低電壓。
