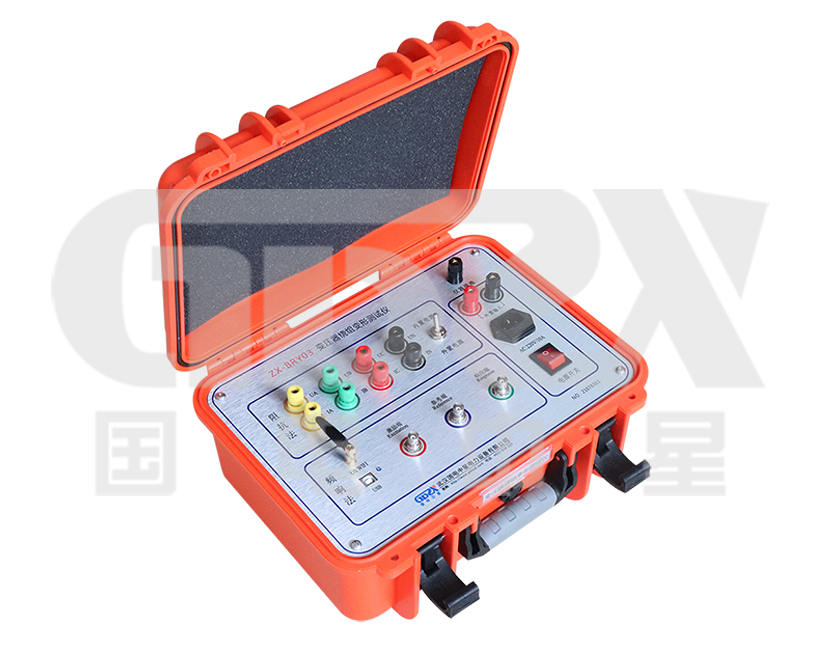

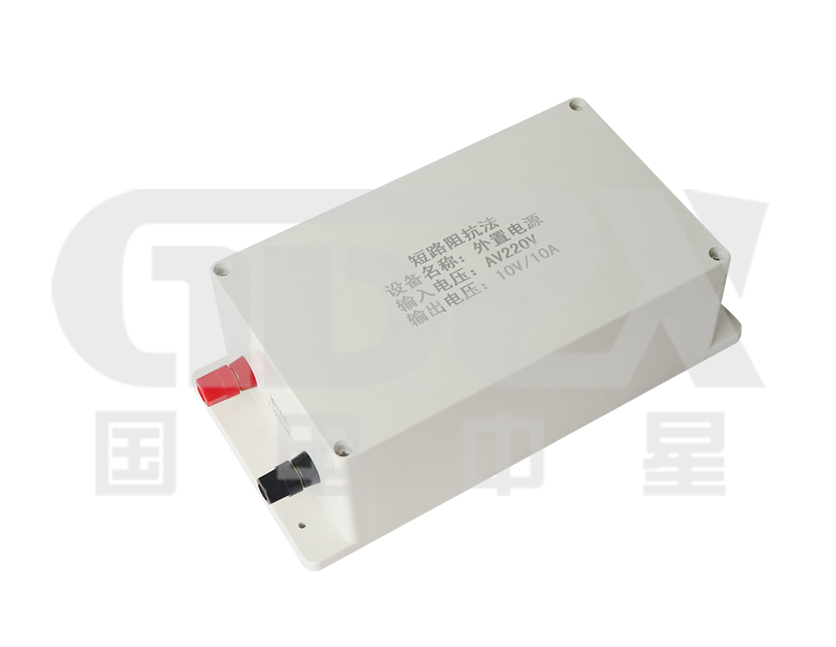

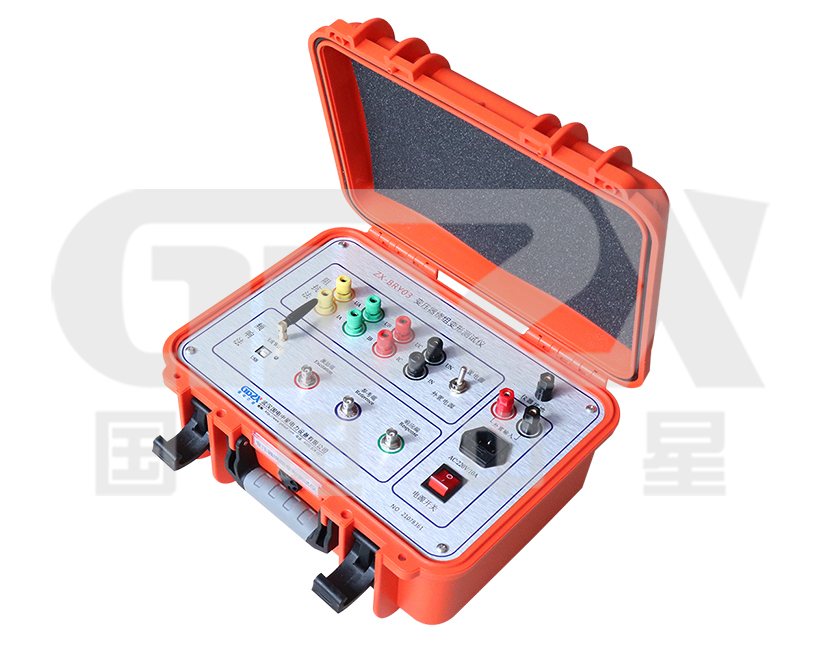

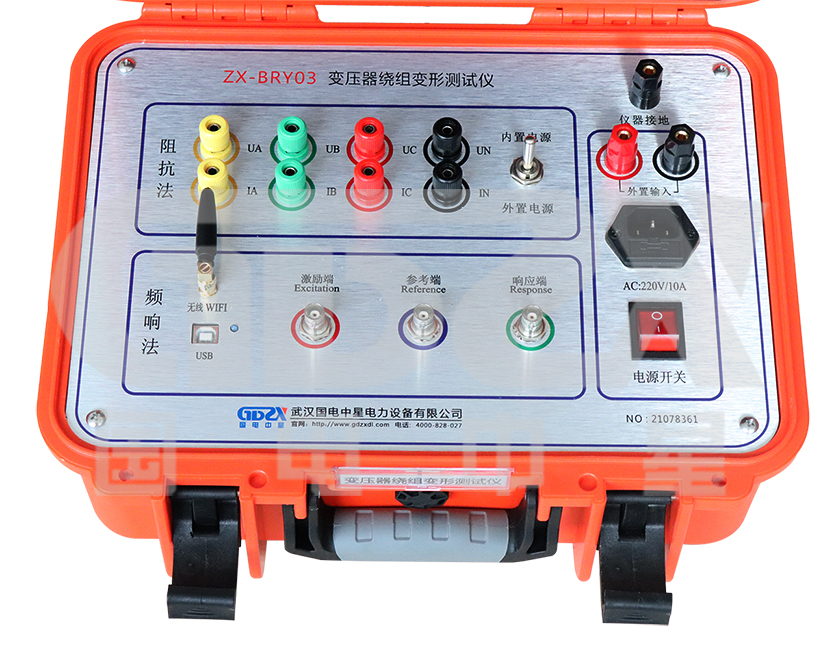

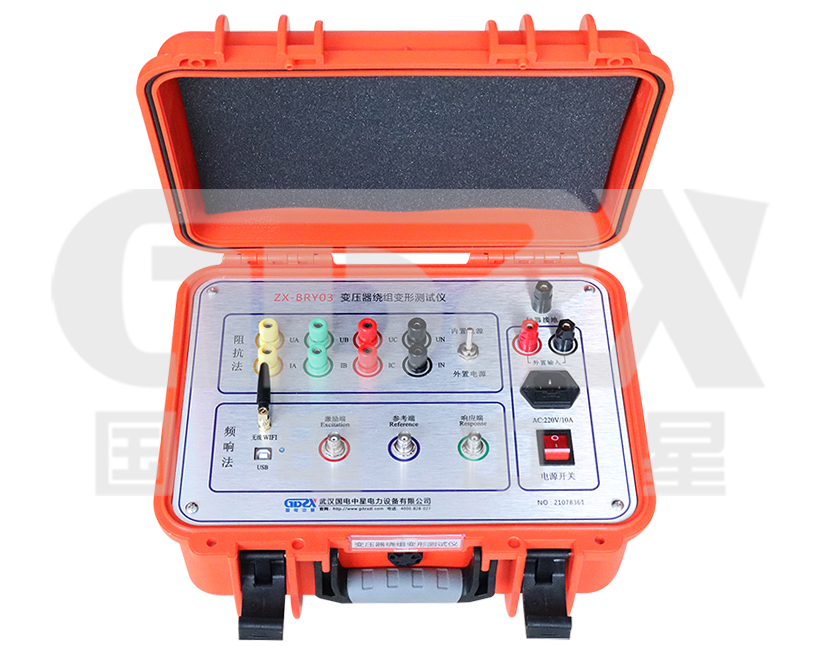

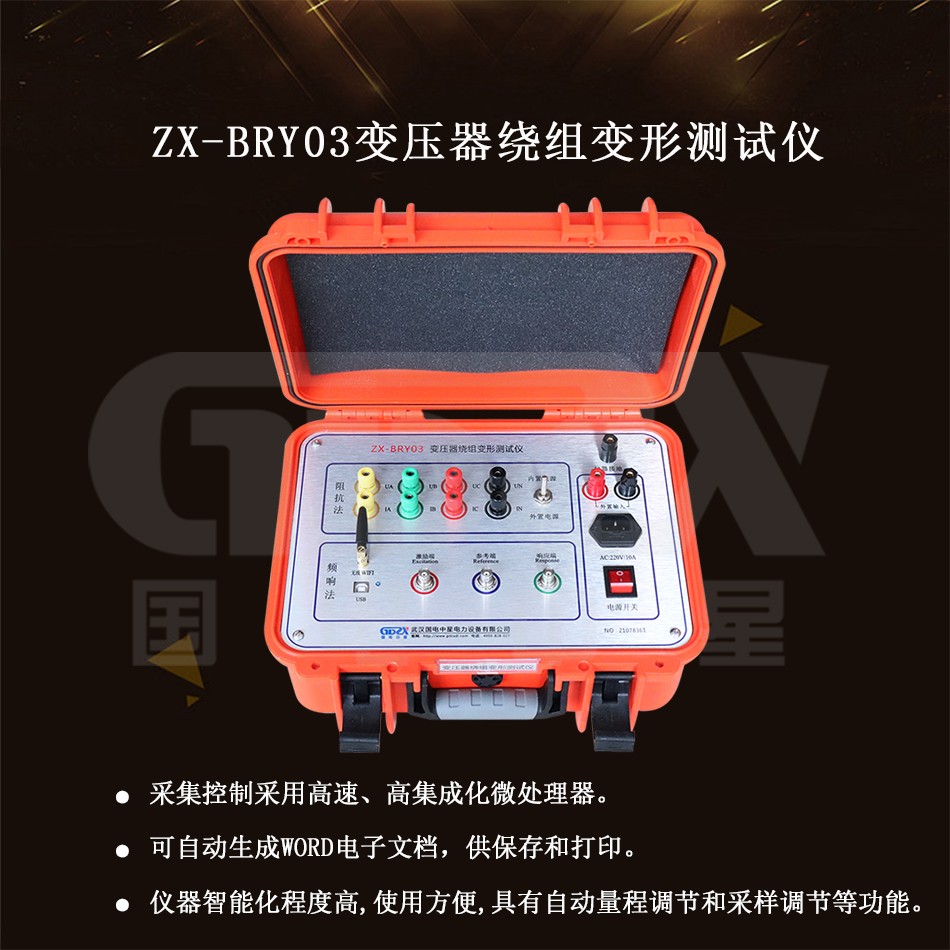

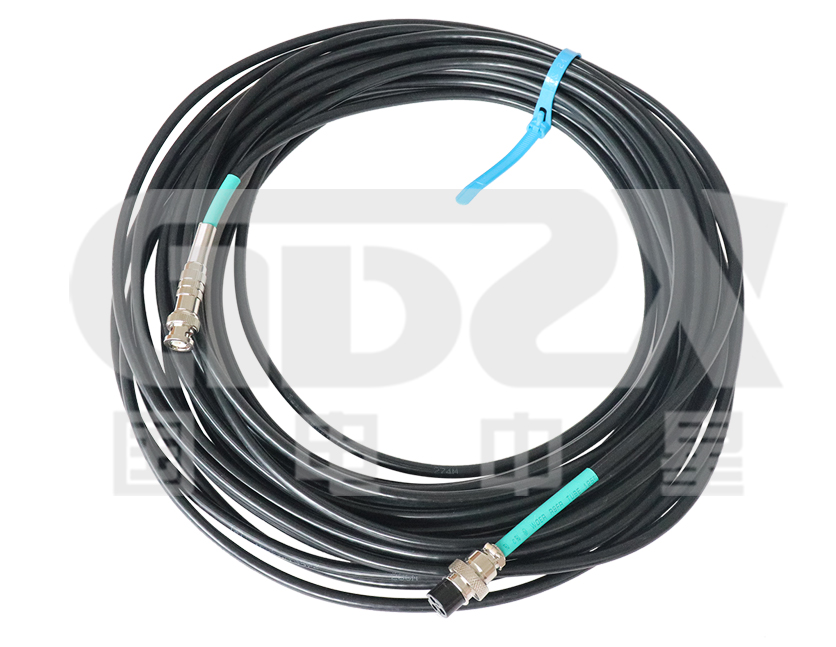

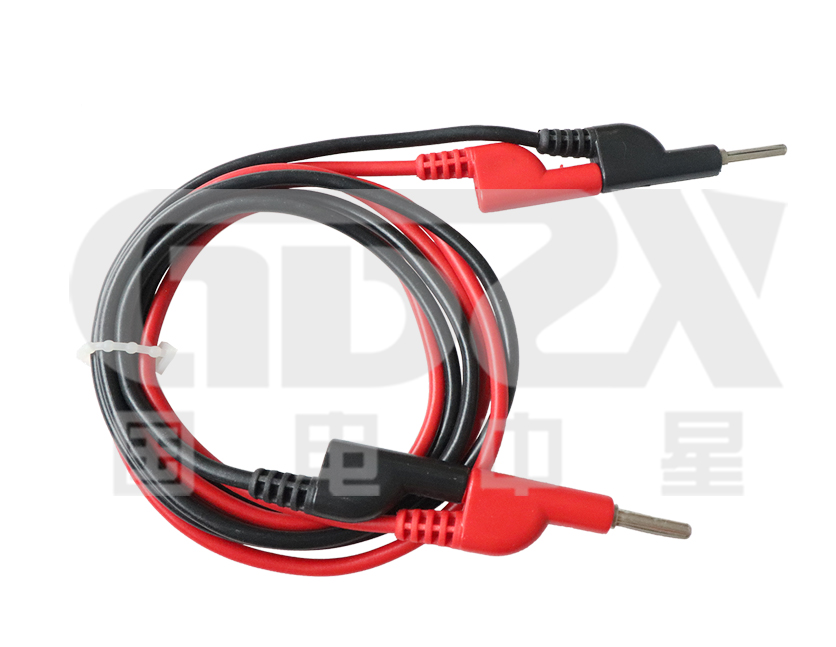

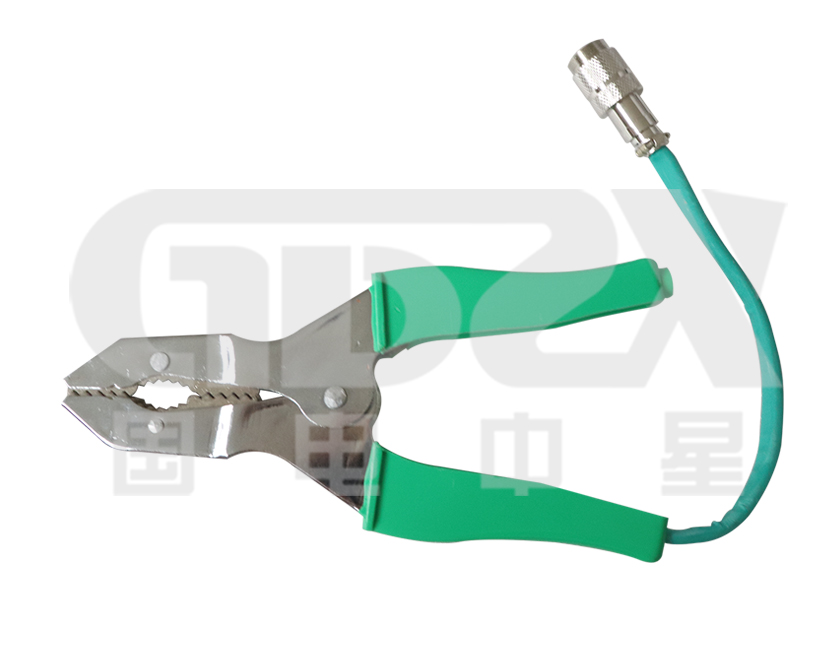

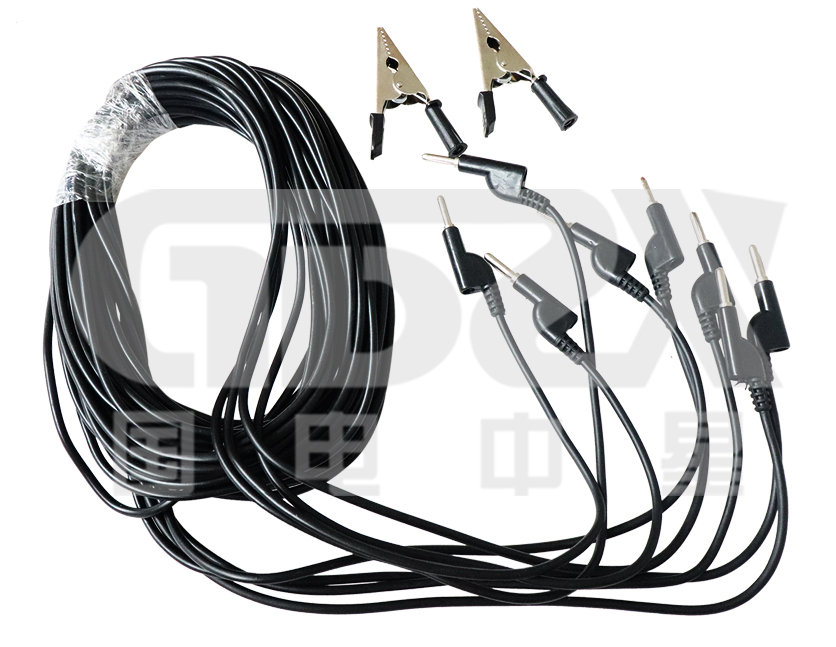

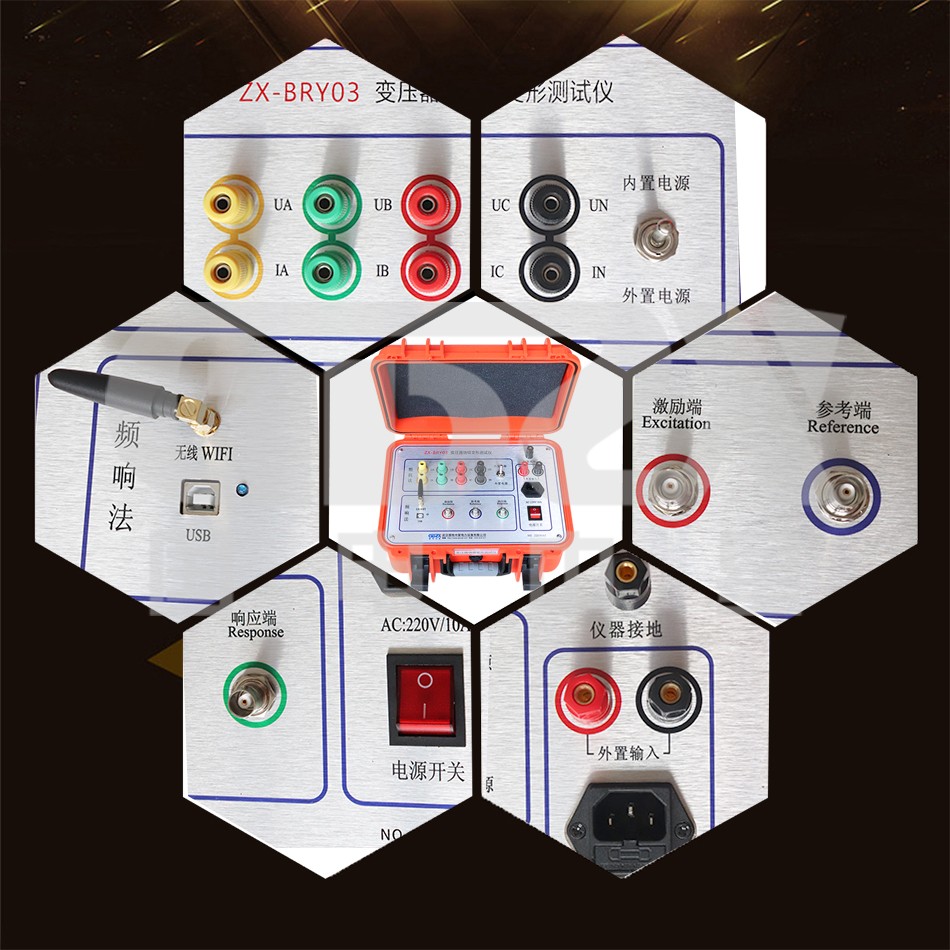

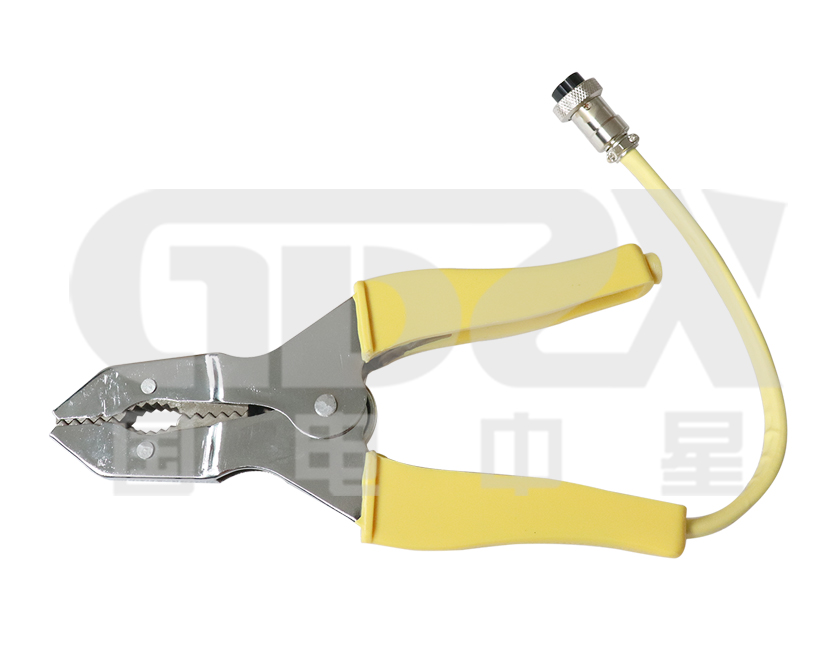

ZX-BRY03變壓器繞組變形測試儀根據對變壓器內部繞組特征參數的測量，采用目前世界發達國家正在開發完善的內部故障頻率響應分析(FRA)方法，能對變壓器內部故障作出準確判斷。

    變壓器設計制造完成后，其線圈和內部結構就確定下來，因此對一臺多繞組的變壓器線圈而言，如果電壓等級相同、繞制方法相同，則每個線圈對應參數(Ci、Li)就應該是確定的。因此每個線圈的頻域特征響應也隨之確定，對應的三相線圈之間其頻率圖譜具有一定可比性。

    變壓器在試驗過程中發生匝間、相間短路，或在運輸過程中發生沖撞，造成線圈相對位移，以及運行過程中在短路和故障狀態下因電磁拉力造成線圈變形，就會使變壓器繞組的分布參數發生變化。進而影響并改變變壓器原有的頻域特征，即頻率響應發生幅度變化和諧振頻點偏移等。并根據響應分析方法研制開發的變壓器繞組測試儀，就是這樣一種新穎的變壓器內部故障無損檢測設備。它適用于63kV～500kV電力變壓器的內部結構故障檢測。

    本儀器是將變壓器內部繞組參數在不同頻域的響應變化經量化處理后，根據其變化量值的大小、頻響變化的幅度、區域和頻響變化的趨勢，來確定變壓器內部繞組的變化程度，進而可以根據測量結果判斷變壓器是否已經受到嚴重破壞、是否需要進行大修。

產品別稱
電力變壓器繞組變形測試儀、變壓器繞組變形檢測儀、變壓器繞組變形測量儀、變壓器繞組變形分析儀

1. 掃描方式：

1) 線性掃描分布

①　掃頻測量范圍：(10Hz)-(10MHz)40000掃頻點、分辨率為0.25kHz、0.5kHz和1kHz。

2) 分段掃頻測量分布

①　掃頻測量范圍：(0.5kHz)-(1MHz)、2000掃頻點；

(0.5kHz)-(10kHz)

(10kHz)-(100kHz)

(100kHz)-(500kHz)

(500kHz)-(1000kHz)

2. 其他技術參數

1) 幅度測量范圍：(-120dB)至(+20dB)

2) 幅度測量精度：0.1dB

3) 掃描頻率精度：0.005%

4) 信號輸入阻抗：1MΩ

5) 信號輸出阻抗：50Ω

6) 信號輸出幅值：±20V

7) 同相測試重復率：99.9%

8) 測量儀器尺寸：370×300×170(mm)

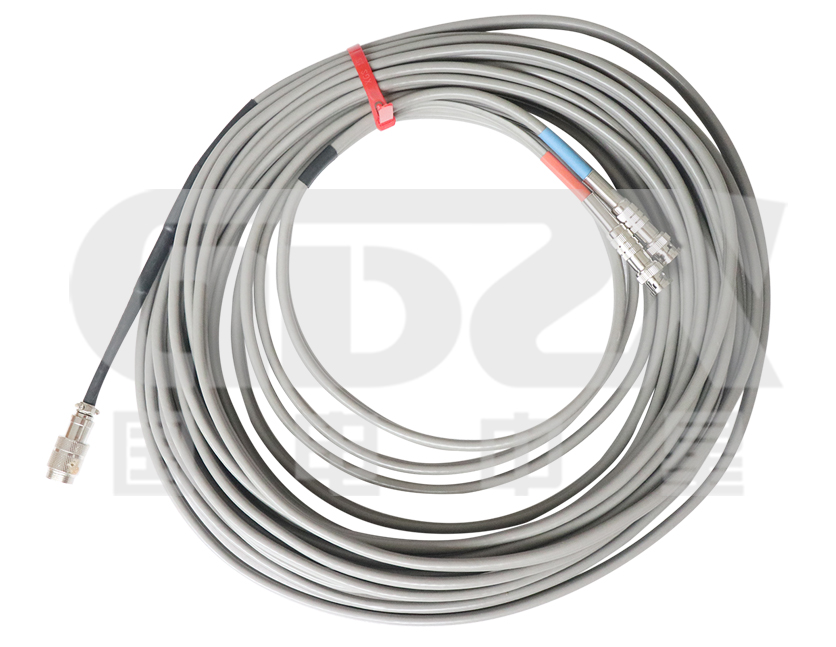

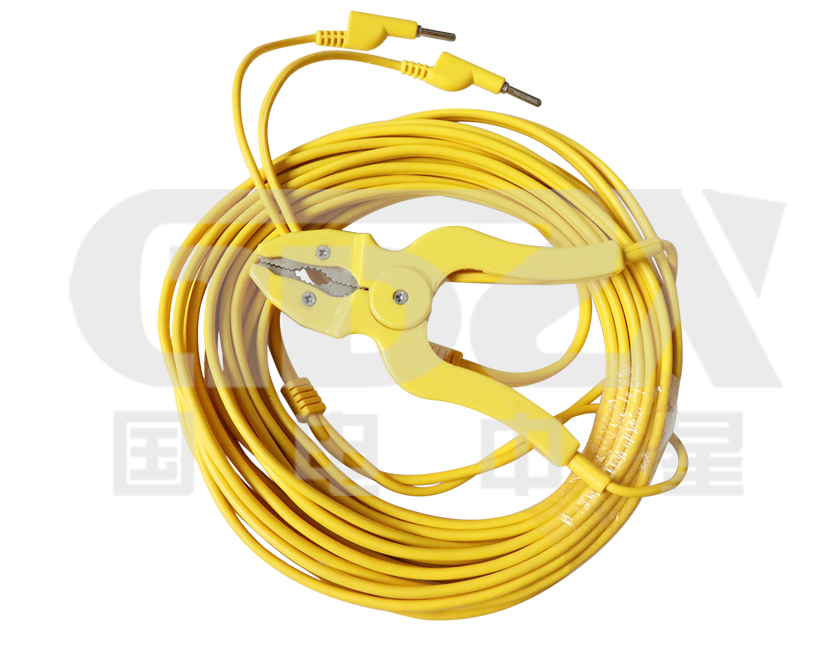

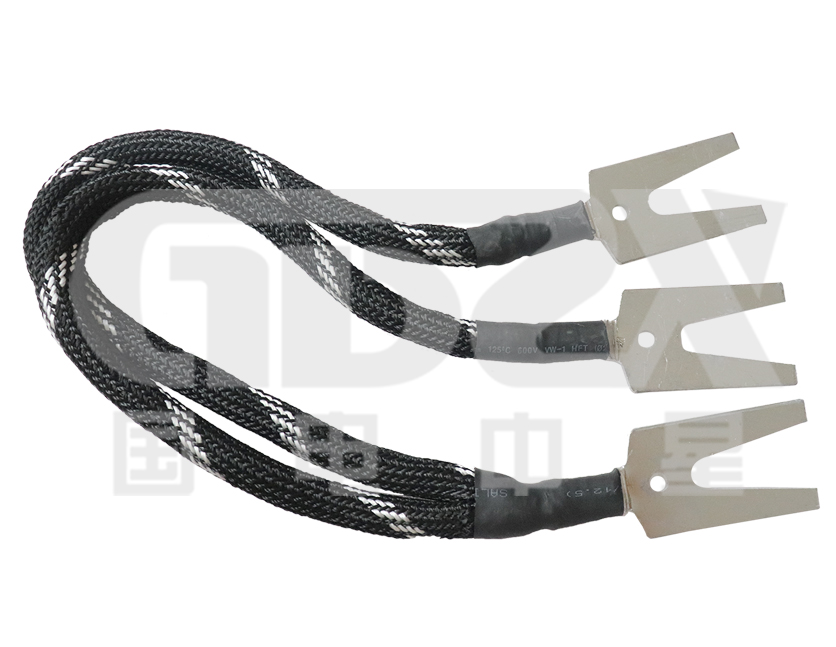

9) 線箱鋁合金箱尺寸：420×300×300(mm)

10) 總體重量：20kg

11) 操作溫度： -10℃至+40℃     存儲溫度： -20℃至+70℃

相對濕度： <90%，不凝結

注：了解更多國電中星產品信息請進入 產品中心 。服務熱線：400-0828-027
