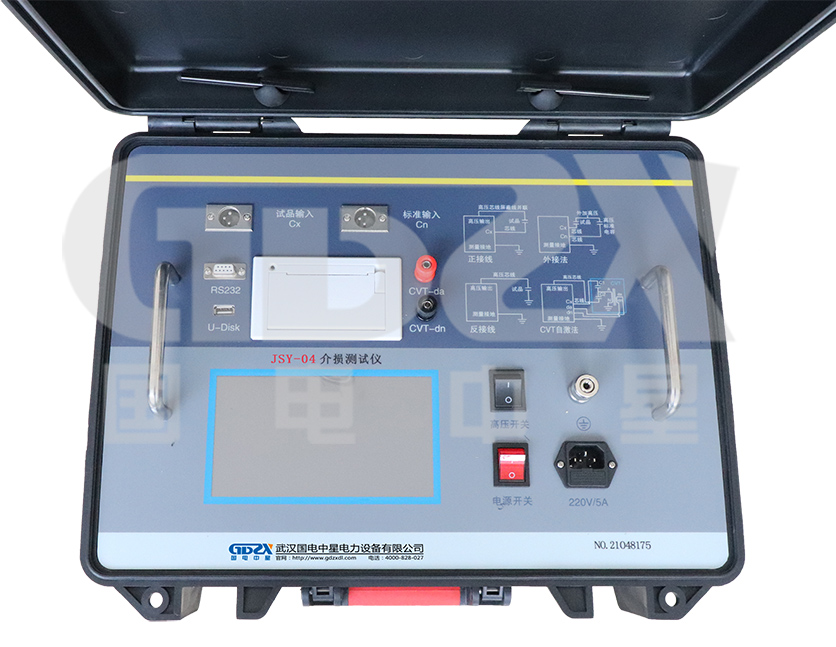

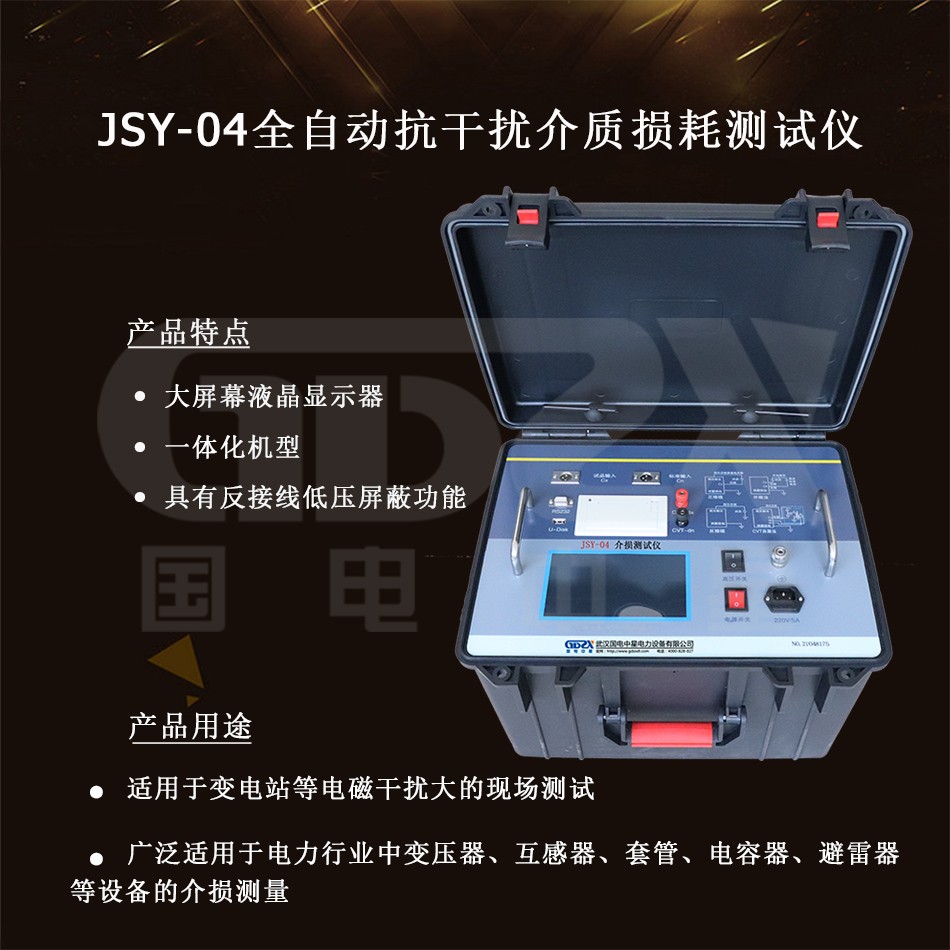

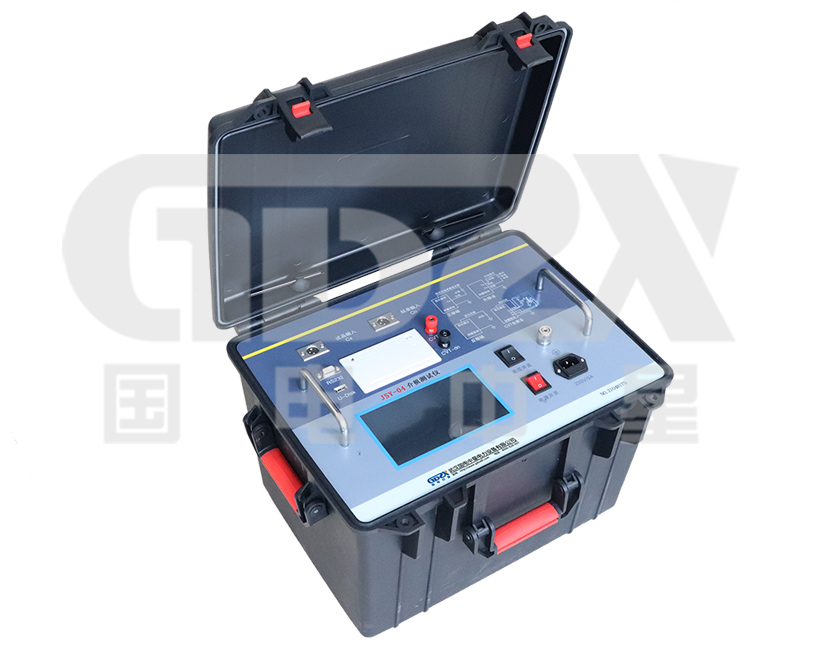

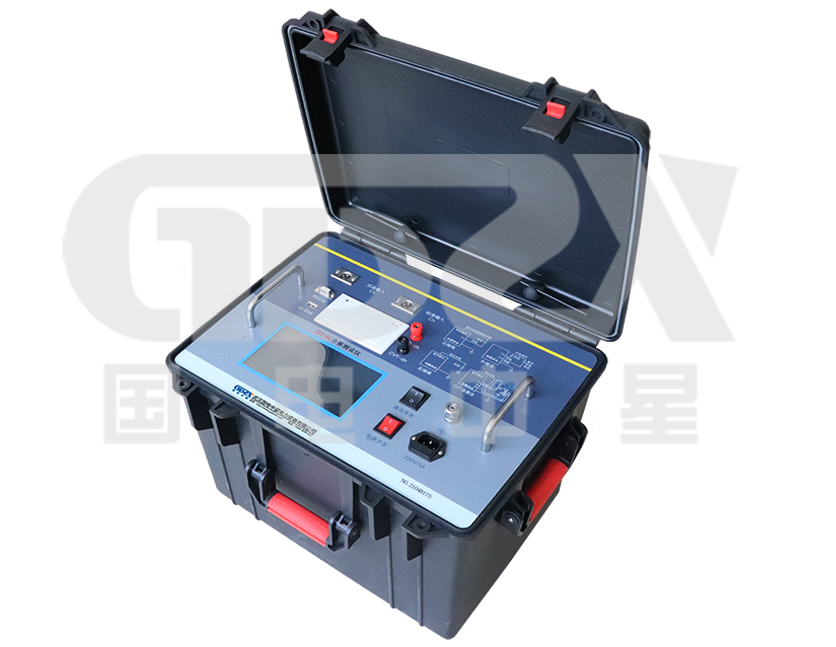

JSY-04 全自動抗干擾介損測試儀突破了傳統的電橋測量方式，采用變頻電源技術，利用單片機、和現代化電子技術進行自動頻率變換、模/數轉換和數據運算；達到抗干擾能力強、測試速度快、精度高、全自動數字化、操作簡便；電源采用大功率開關電源，輸出45Hz和55Hz純正弦波，自動加壓，可提供10千伏的電壓；自動濾除50Hz干擾，適用于變電站等電磁干擾大的現場測試。廣泛適用于電力行業中變壓器、互感器、套管、電容器、避雷器等設備的介損測量。

產品別稱
介損測試儀、抗干擾介損測試儀、全自動介損測試儀、異頻介損測試儀、異頻介質損耗測試儀、抗干擾介質損耗測試儀、全自動介質損耗測試儀、介質損耗測試儀

1.準確度：Cx：±(讀數×1%+1pF)

tgδ:±(讀數×1%+0.00040)

2.抗干擾指標:變頻抗干擾,在200%干擾下仍能達到上述準確度

3.電容量范圍:

內施高壓: 3pF～60000pF/10kV   60pF～1μF/0.5kV

外施高壓: 3pF～1.5μF/10kV   60pF～30μF/0.5kV

4.分辨率: 0.001pF,4位有效數字

5.tgδ范圍：不限，分辨率0.001%，電容、電感、電阻三種試品自動識別。

6.試驗電流范圍：5μA～5A

7.內施高壓：

設定電壓范圍：0.5～10kV(可定制12kV)

輸出電流：200mA

升降壓方式：電壓隨意設置。比如5123V。

試驗頻率： 40-70Hz單頻隨意設置。比如48.7Hz

50±0.1Hz到50±10Hz自動雙變頻隨意設置。

60±0.1Hz到60±10Hz自動雙變頻隨意設置。

頻率精度： ±0.01Hz

8.外施高壓：

正接線時試驗電流5A，工頻或變頻40～300Hz

反接線時試驗電流10kV/5A，工頻或變頻40-300Hz

9.CVT自激法低壓輸出：輸出電壓3～50V，輸出電流3～30A

10.測量時間:約40s，與測量方式有關

11.輸入電源:180V～270VAC,50Hz/60Hz±1%,市電或發電機供電

12.環境濕度:-10℃～50℃

13.相對濕度: <90%

14.外形尺寸：500mm*377mm*330mm

15.重    量：28kg

注：了解更多國電中星產品信息請進入 產品中心 。服務熱線：400-0828-027
