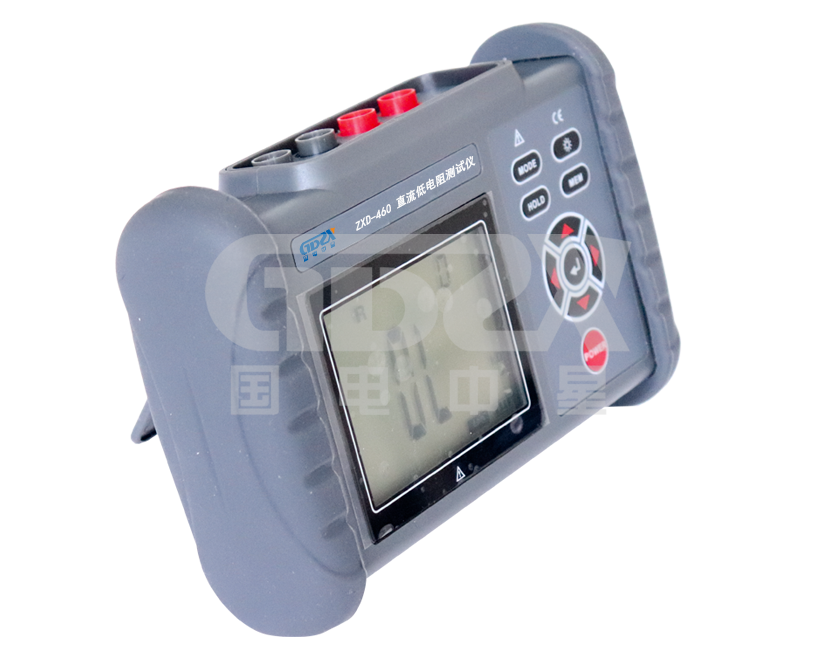

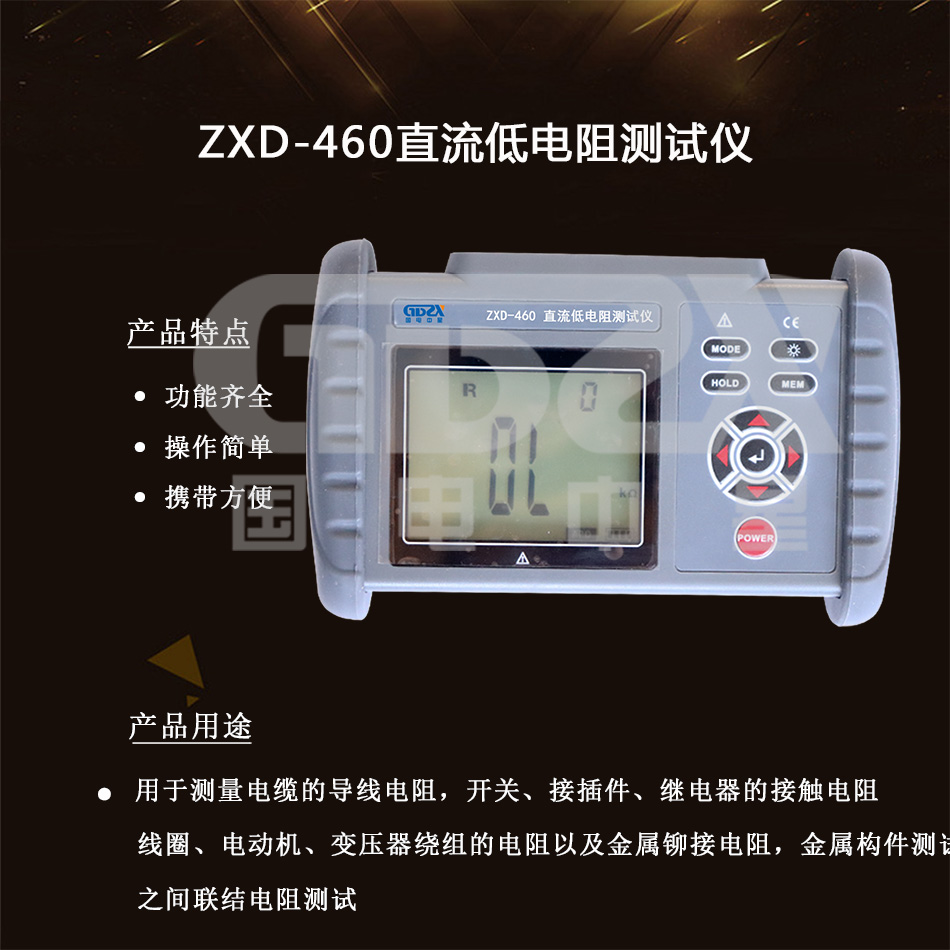

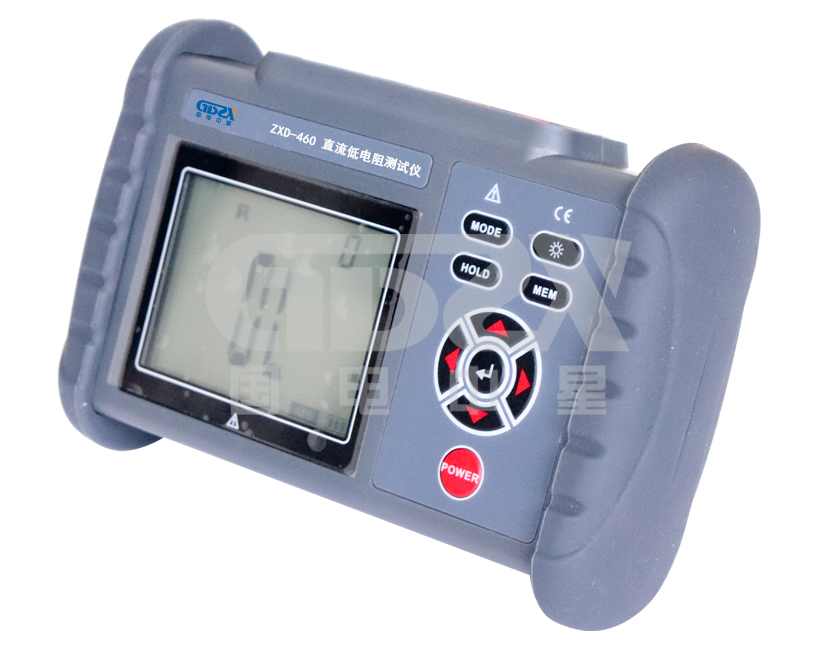

操作視頻ZXD-460直流低電阻測試儀采用微處理機技術，四線法測試，安全精密可靠。主要用于測量電纜的導線電阻，開關、接插件、繼電器的接觸電阻，線圈、電動機、變壓器繞組的電阻以及金屬鉚接電阻，金屬構件之間聯結電阻測試，低值電阻測試，地網地極間連接導體的電阻測試，接觸電阻測試。由主機、監控軟件、測試線、通訊線等組成。主機大屏 LCD 顯示，一目了然。能存儲 500 組數據，電阻測量范圍：0.001mΩ~300.0KΩ。上位機軟件具有歷史數據讀取、查閱、保存、報表等功能。
1) 本儀器采用微處理機技術，四線法測試，安全精密可靠。
2) 主要用于測量電纜的導線電阻，開關、接插件、繼電器的接觸電阻，線圈、電動機、變壓器繞組的電阻以及金屬鉚接電阻，金屬構件之間聯結電阻測試，低值電阻測試，地網地極間連接導體的電阻測試，接觸電阻測試。
3) 儀器由主機、監控軟件、測試線、通訊線等組成。主機大屏 LCD 顯示，一目了然。
4) 能存儲 500 組數據，電阻測量范圍：0.001mΩ~300.0KΩ。上位機軟件具有歷史數據讀取、查閱、保存、報表等功能。
技術參數 | 參數詳情 |
檢測方法 | 四線法測試 |
測試電流 | ≥1A |
開路電壓 | ≤4.2V |
功 率 | 測量功率≤8W |
電 源 | DC 3.7V 2000mAh 大容量鋰電池 |
背 光 | 可控灰白屏背光，適合昏暗場所使用 |
顯示模式 | LCD 顯示，灰白屏背光 |
LCD 尺寸 | 長寬：71 mm×52mm |
儀表尺寸 | 長寬高：187 mm×191 mm×51mm |
測試線長 | 約 70cm，紅色、黑色各 1 條 |
測量時間 | 約 2 次/秒 |
USB 接口 | 具有 micro USB 接口 |
通 訊 線 | micro USB 通訊線 1 條 |
數據存儲 | 500 組，“MEM”存儲指示，顯示“FULL”符號表示存儲已滿 |
數據查閱 | 數據查閱功能：“MR”符號顯示 |
溢出顯示 | 超量程溢出功能： “OL”符號顯示 |
電池電壓 | 電池電量實時顯示，提示電池電壓低時需要及時充電 |
自動關機 | “APO”指示，開機 15 分鐘后自動關機 |
功 耗 | 待機: 約 100mA (背光關閉) |
開機開背光: 約 105mA | |
測量：2A Max | |
質 量 | 儀表：480g(含電池) |
測試線：250g | |
工作溫濕度 | 18℃~28℃；70%rh 以下 |
存放溫濕度 | -15℃~50℃；70%rh 以下 |
過載保護 | C1-C2 P1-P2 各端口間 AC 220V/0.0001 秒,過載保護后,需要重啟儀表才能正常測試 |
絕緣電阻 | 10MΩ以上(電路與外殼之間 500V) |
耐 壓 | AC 3700V/rms(電路與外殼之間) |
電磁特性 | IEC61010-4-3，無線頻率電磁場≤1V/m |
適合安規 | IEC61010-1、CAT Ⅲ 600V、污染等級 2、JJG724-1991《直流數字式歐姆表檢定規程》、JJG166-1993《直流電阻器檢定規程》、《DL/T967-2005 回路電阻測試儀與直流電阻快速測試儀檢定規程》 |
