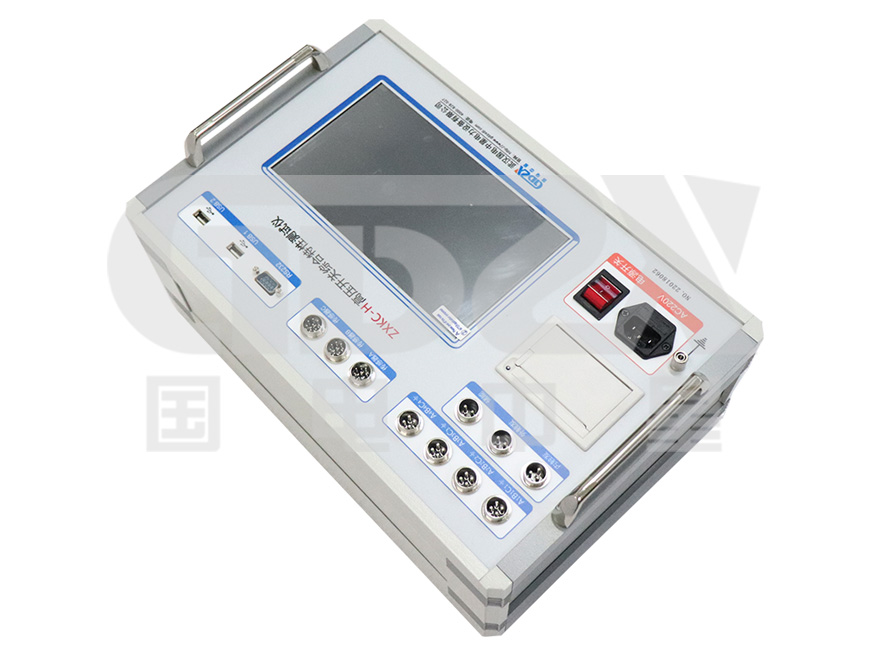

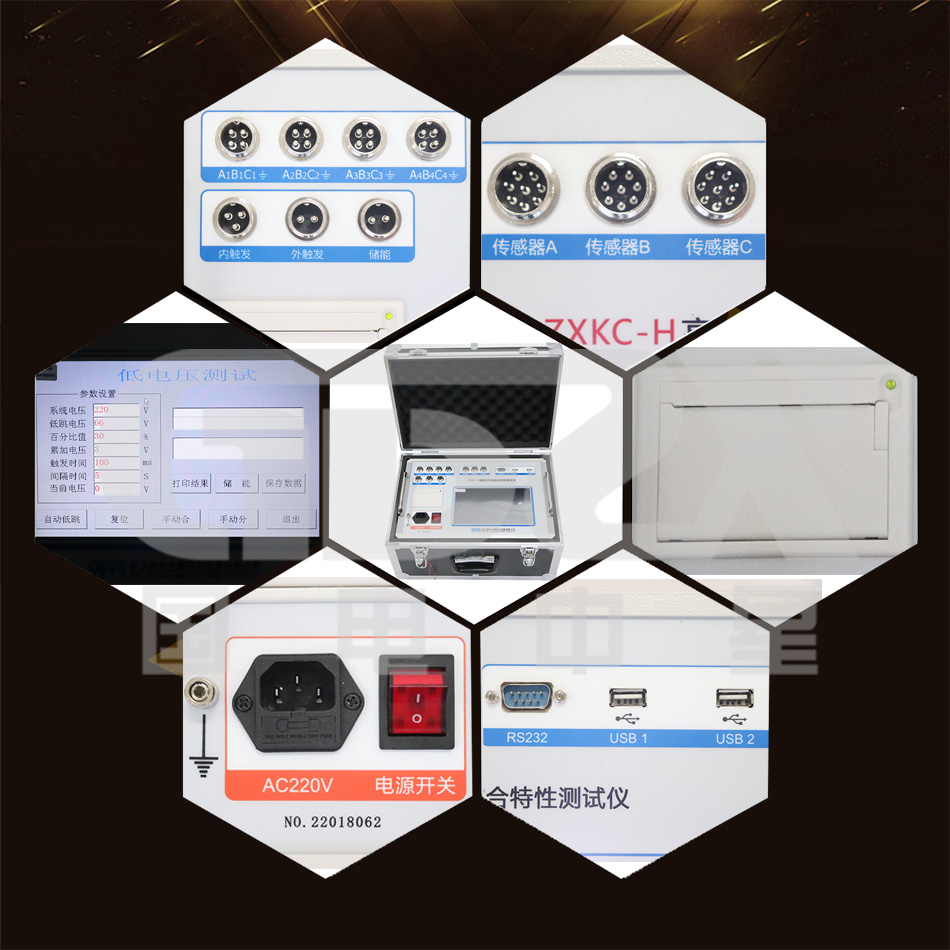

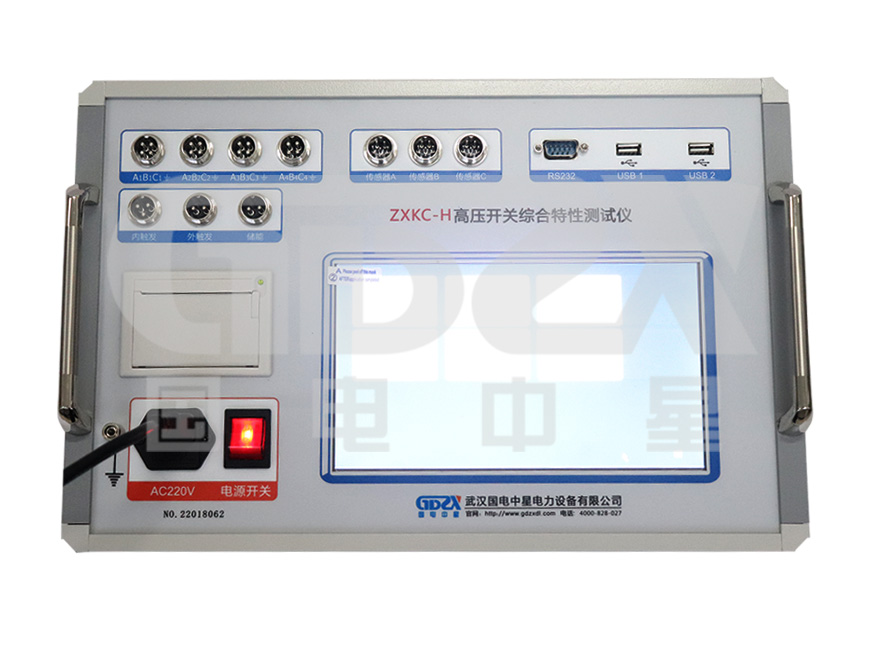

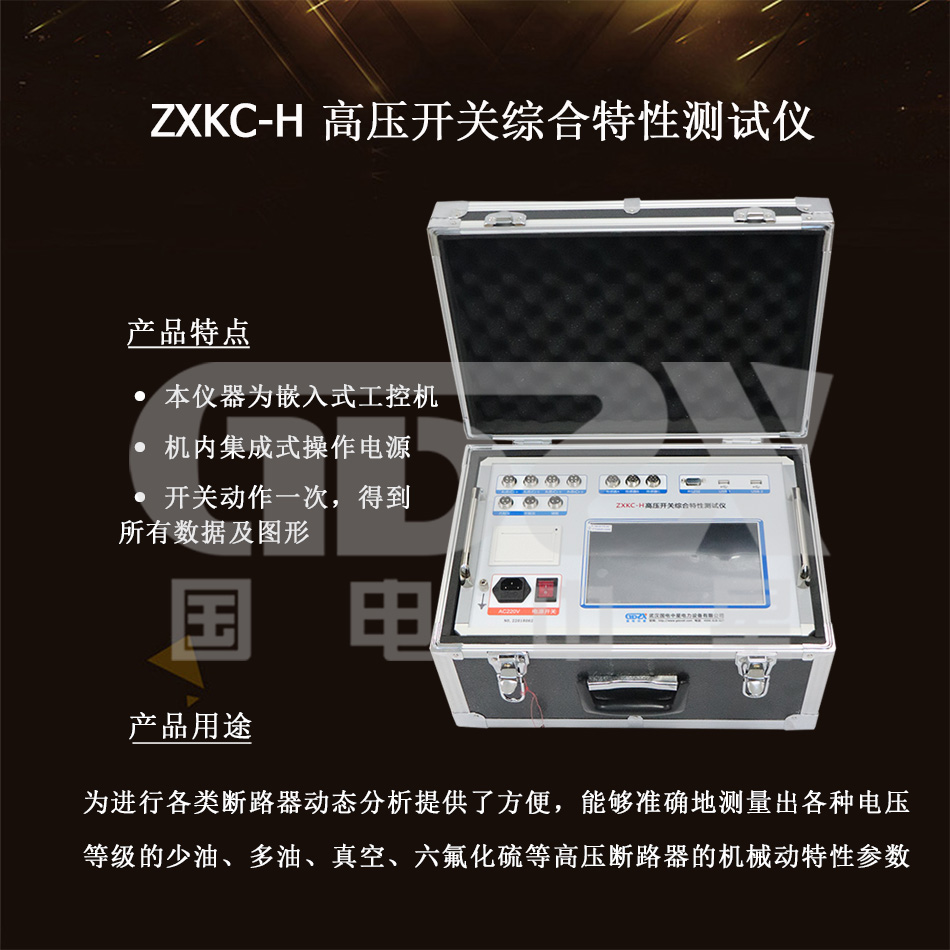

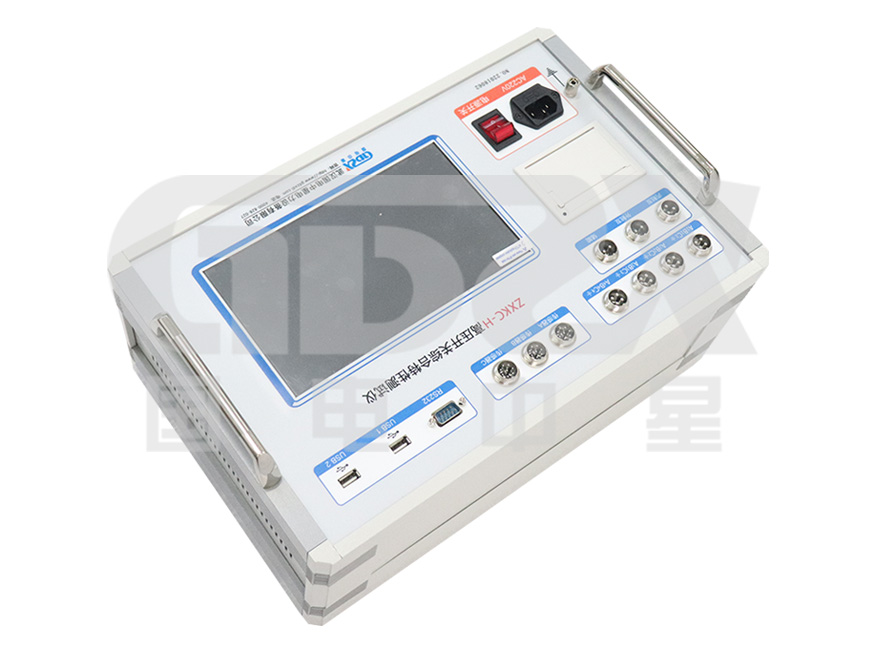

隨著社會的發展，人們對用電的安全可靠性要求越來越高，高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的安全運行。機械特性參數是判斷斷路器性能的重要參數之一。ZXKC-H高壓開關綜合特性測試儀是依據《高壓交流斷路器》GB1984-2003為設計藍本，參照中華人民共和國電力行業標準《高電壓測試設備通用技術條件》第3部分，DL/T846.3-2004為設計依據，為進行各類斷路器動態分析提供了方便，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。

產品別稱
高壓開關機械特性測試儀、開關機械特性測試儀、高壓開關綜合測試儀、斷路器動特性測試儀、斷路器機械特性測試儀、斷路器綜合測試儀、高壓開關時間特性測試儀、高壓開關特性測試儀、開關特性測試儀、斷路器測試儀、開關機械特性測試儀、開關參數測試儀

1. 時間測量：

              12路 固有分閘（合閘）時間

              分閘（合閘）相內不同期

              分閘（合閘）相間不同期之差

              合閘（分閘）彈跳時間（彈跳次數）

              內觸發測試范圍：0.01ms～20s，分辨率：0.01ms,

              外觸發測試范圍：0.01ms～200s，分辨率：0.1ms,

              在1000ms以內準確率：0.05%±1個字

2. 速度測量：剛分（剛合）速度

              指定時間段（行程段或角度段）平均速度

3. 測速范圍：1mm傳感器 0.01～25.00m/s，

              0.1mm傳感器 0.001～2.50m/s

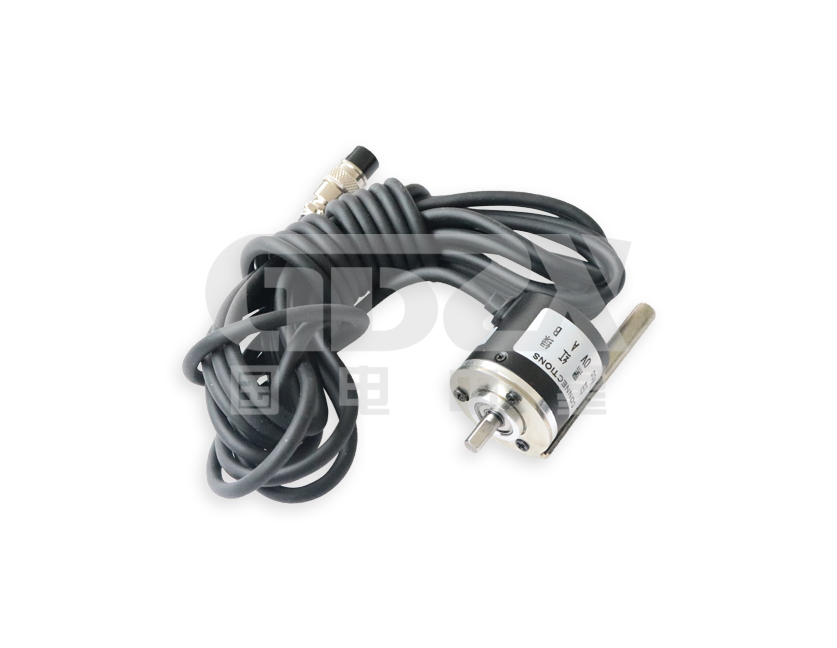

              360°角度傳感器 1周波/0.25°

4. 行程測量：動觸頭行程（行程）

              接觸行程（開距）

              超行程

              過沖行程或反彈行程

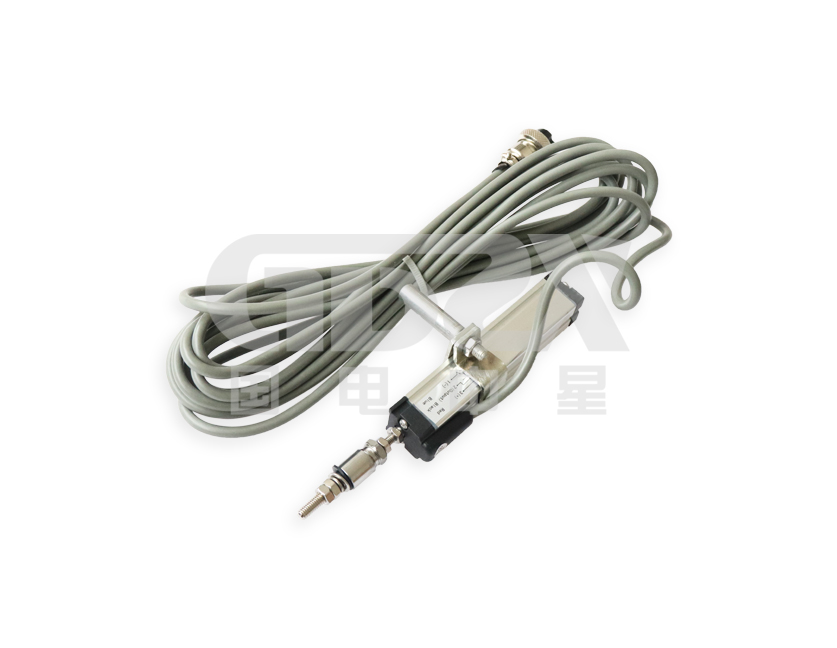

5. 測量范圍：直線傳感器：50mm，測量范圍：0-50mm，分辨率：0.1mm。

              360線傳感器：360°，測量范圍：0-1000mm，分辨率:0.25°。

              加速度傳感器測量范圍：0-300mm，分辨率：0.1mm。

6. 電流顯示：電流30A,分辨率：0.01A。

7. 儀器電源：AC/DC 220V ± 10%；50Hz ± 2%

8. 直流電源輸出：DC20～260V連續可調，DC110V≤30A（短時），DC220V≤ 20A(短時)。

9. 外觸發觸發電壓：AC/DC10-300V，電流≤120A

10. 隔離開關測量范圍：

1) 電壓輸出：DC20～260V（可調）；

2) 電源輸出時間：0.01-20秒（可設置）；

3) 斷口信號采集時間為200秒；

4) 可測斷口合、分閘時間、三相不同期、彈跳時間及次數

11. 主機體積：360×260×170mm

12. 使用環境：-20℃~+50℃

13. 相對濕度：≤90%

選型指南：

注：了解更多國電中星產品信息請進入 產品中心 。服務熱線：400-0828-027

企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人 民共和國制造計量器具許可證、GB/T19001-2008質量管理體系要求、GB/T24001-2004環境管理體系要求、GB/T28001-2011職業健康安全管理體系要求。
