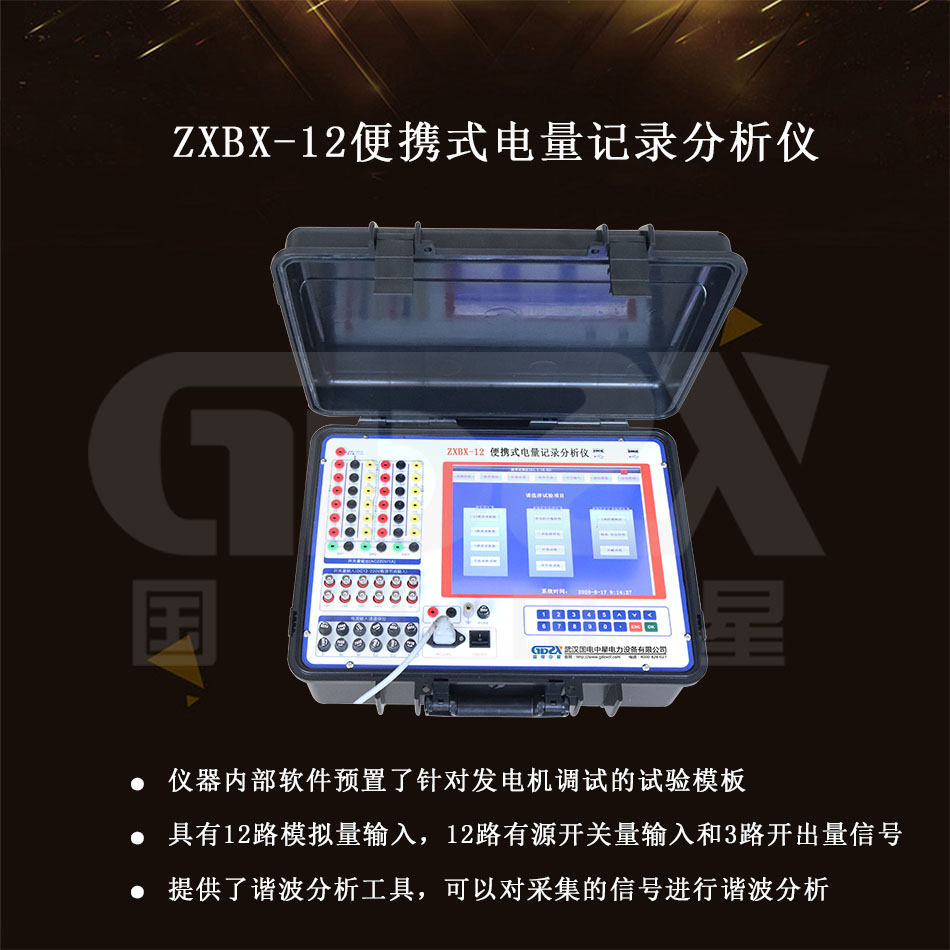

ZXBX-12便攜式電量記錄分析儀是針對電力系統應用而開發的瞬態信號記錄儀器，儀器內部軟件預置了針對發電機調試的試驗?zāi)０澹褂脩艨梢酝ㄟ^記錄儀很方便的完成發電機短路特性試驗，空載特性試驗，勵磁系統擾動試驗，勵磁系統10%階越試驗，滅磁常數測量，自準同期裝置校驗，機組甩負荷記錄等試驗。
        本型號電量記錄分析儀具有豐富的軟件組件使用戶可以通過軟件組件，自由進行圖形分析，組合運算，有效值計算，交流功率計算，三相對稱性分析，頻譜分析，諧波分析，曲線相關性分析，圖形編輯和相量圖繪制等操作。試驗數據和分析結果可以生成WORD/EXCEL形式試驗報告，也可以通過軟件生成JPG圖片導出，以方便用戶對試驗結果進行深入的分析和處理。
        本型號電量記錄分析儀具有12路模擬量輸入，12路有源開關量輸入和3路開出量信號，采樣頻率可達100KHZ，基本可以滿足電力系統各種試驗的瞬態信號記錄要求。并且所有的模擬通道之間均相互隔離，以避免試驗中不同電位點的連接問題導致被測系統發生故障。

產品別稱

波形記錄分析儀、錄波儀、故障錄波分析系統、便攜式電量記錄分析儀

1、12路低電壓／電流模擬量采集，電壓輸入范圍-10V~10V，-200V~200V，-400V~400V，電流輸入范圍-20mA~20mA，1路模擬量-100mV~100mV輸入通道
2、電壓通道輸入范圍，電壓或電流信號類型選擇，通過軟件選擇
3、信號采集誤差： -400V~400V     誤差<0.5V
                  -200V~200V     誤差<0.2V
                  -10V~10V       誤差<0.01V
                  -20mA～20mA    誤差<0.02mA
                  -100mV~100mV   誤差<0.2mV

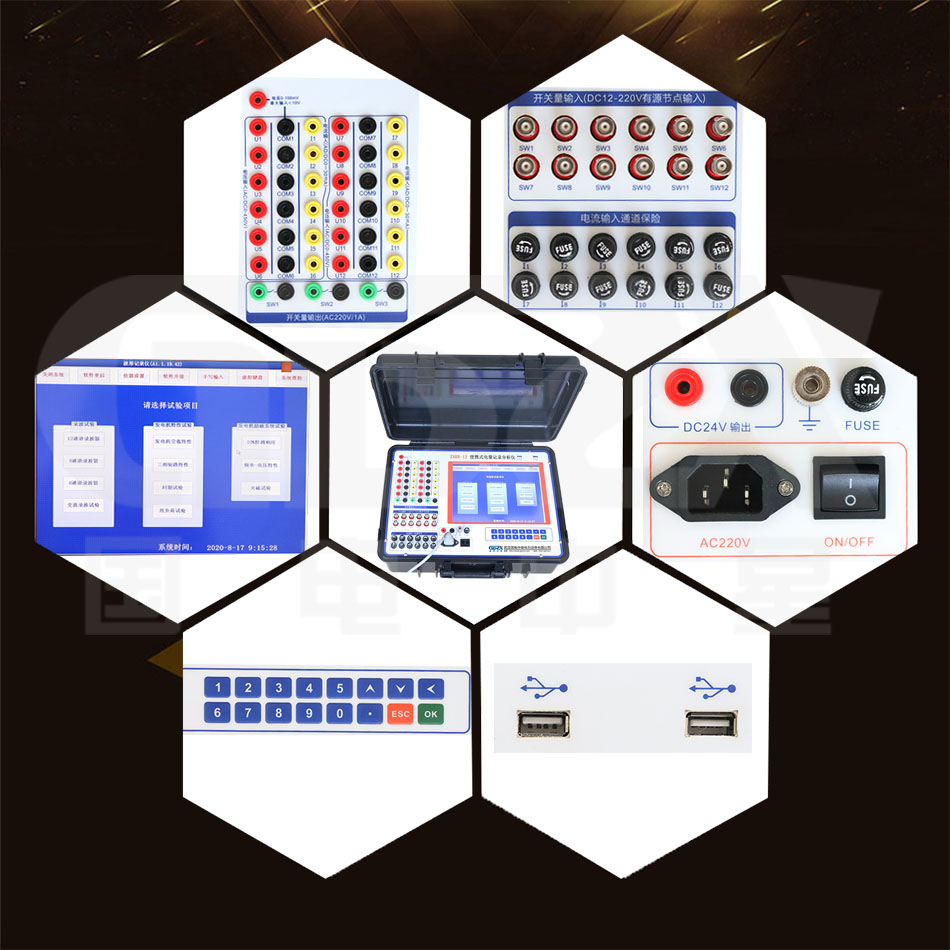

4、12路有源節點開關量測量通道，開關量信號范圍DC12-220V
5、3路開關量輸出通道，開出量開斷能力AC220V/1A
6、分體式機箱結構，操作終端使用戶可以更方便控制試驗和分析數據
7、2個USB口用于數據下載或鍵盤/鼠標輸入
8、12.1寸大彩屏顯示，觸摸屏方式實現人機交互
9、儀器自帶8G數據存儲空間
10、采樣通道輸入阻抗
                 -10V~10V電壓檔位      輸入阻抗820k歐
                 -200V~200V電壓檔位    輸入阻抗820K歐
                 -400V~400V電壓檔位    輸入阻抗820K歐
                 -20mA~20mA電流檔位    輸入阻抗50歐
                 -100mV~100mV電壓檔位  輸入阻抗 >10M

注：了解更多國電中星產品信息請進入 產品中心 。服務熱線：400-0828-027
