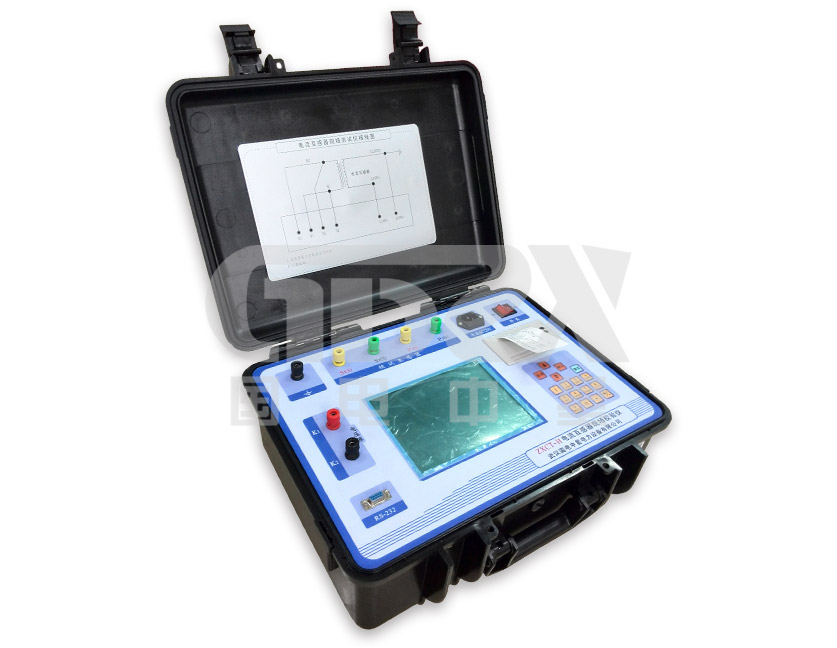

ZXCT-H電流互感器現場校驗儀

依據國家相關規程且以高端測試技術、大規模電子線路設計的專業儀器

參考標準：JJG313-2010,JJG1021-2007

● 測量范圍寬，可以至5A/5A~25000A/5A或5A/1A~6300A/1A。
● 具有電流互感器變比、二次繞組內阻測試功能。
● 采用RS232或USB接口連接計算機打印數據證書。

注：關于產品購買、技術維護等服務，歡迎致電! 4000-828-027

產品簡介

發電廠與變電站的高壓電能計量裝置，以及大量用戶的電能計量裝置，關系到發電、送電、供電及用戶多方的利益。為保證計量準確，必須按照SD109《電能計量裝置檢驗規程》和DL/T448-2000《電能計量裝置技術管理規程》進行檢驗。
國電中星ZXCT-H電流互感器現場校驗儀是以高端測試技術，大規模電子線路設計以及符合國家相關規程研制出來的。它解決了現場檢定電流互感器、電壓互感器工作強度大、操作繁瑣問題，同時該產品性能可靠、功能強大。

產品別稱
互感器測試儀、互感器現場測試儀、互感器現校儀、全自動互感器測試儀、全自動電流互感器測試儀、電流互感器測試儀、互感器現場測試儀、電流互感器現場校驗儀

性能特點

1.本儀器同時具有遞推法測量電流互感器誤差,方便現場開展計量裝置現場檢定工作。
2.現場檢定電流互感器無需標準電流互感器、升流器、負載箱、調壓控制箱以及大電流導線，使用很簡單的測試接線和操作實現電流互感器的檢定，降低了工作強度和提高了工作效率，方便現場開展互感器現場檢定工作。
3.本儀器內部具有相當于被測電流互感器同變比的標準電壓互感器，其準確度可以達到0.05級，準確的測量出被測電流互感器的變比和空載誤差。然后結合阻抗與導納的測試結果推算出互感器的誤差。
4.采用接近工頻的異頻功率電源測試，防止現場工頻電磁輻射和串聯干擾。
5.測量范圍寬，可以至5A/5A~25000A/5A或5A/1A~6300A/1A。
6.具有電流互感器變比、二次繞組內阻測試功能。
7.采用800×600高分辨率大屏幕彩色液晶顯示，具有人性化的界面及操作設計，使用觸摸屏輔助操作，使操作變的更加方便、快捷。
8.采用正確的軟件算法，測量數據的準確性進一步提高。
9.具有智能判斷外接線狀況，提示接線錯誤、變比錯誤等。
10.自動對測試數據進行化整，并判斷是否超差，超差數據顯示橙色，并且窗口右下角顯示超差，對互感器的數據特性直觀明了。
11.直接出具現場檢定結論，合格或超差。
12.大規模存貯器可存儲現場測試數據多達1000條。
13.采用RS232或USB接口連接計算機打印數據證書。
14.采用工程塑料模具機箱防震、防壓，保障現場操作人員的安全和設備安全。

技術指標

1. 電流互感器誤差測量部分

1) 整機準確度：被測電流互感器誤差限值的1/3

2) 測試范圍：5A/5A~25000A/5A或5A/1A~6300A/1A

二次電流為5A的互感器額定一次電流范圍
5	7.5	10	15	20	25	30	40
50	60	75	80	100	120	150	160
200	250	300	315	400	500	600	630
750	800	1000	1200	1250	1500	1600	2000
2500	3000	3150	3200	4000	5000	6000	6300

二次電流為1A的互感器額定一次電流范圍
5	7.5	10	15	20	25	30	40
50	60	75	80	100	120	150	160
200	250	300	315	400	500	600	630
750	800	1000	1200	1250	1500	1600	2000
2500	3000	3150	3200	4000	5000	6000	6300

注：二次電流為1A的電流互感器，通過等安匝測量方法變比可至31500A/1A。其它末在表中出現的電流互感器變比的測試方法如下：

使用等安匝法測試電流互感器，例如：需測試1000A/5A的互感器，請您將儀器配套的測試線將被測電流互感器穿心兩匝，然后儀器中電流互感器測試界面中的一次電流輸為500A即可。此種測試方法不影響互感器測試數據的有效性。

同理其它變比使用以下處理方法：

額定一次（A）	穿心匝數	儀器一次電流（A）
80	2	40
120	2	60
8000	2	4000
12000	2	6000

3) 被測電流互感器工作范圍：1％～200％

4) 二次負荷：2.5VA～300VA、COSφ＝0.1～1.0

5) 被檢電流互感器準確度范圍：1.0、0.5、0.5S、0.2及0.2S

6) 電阻/導納測量誤差：≤5.0％

7) 測量范圍：R：0.00Ω～20.0Ω

Y：0.000mS～100.0mS

2. 電壓互感器校驗儀部分

1) 基本誤差：

a. 同相分量：

2.電壓互感器校驗儀部分

1)基本誤差：

a.同相分量：X=（X×2%+Y×2%2個字）

Y=（X×2%+Y×2%5個字）

“X”、“Y”——儀器的顯示值

“5個字”——儀器的量化誤差

b.百分表：1級

c.測量范圍：f：0.0000%～200.0%

Δ：0.000′～999.9′

3.儀器消耗功率：20VA

4.儀器準確度等級：0.05S級

5.外形尺寸：460×375×183mm

6.重量：10.0kg

注：了解更多國電中星產品信息請進入產品中心。服務熱線：400-0828-027

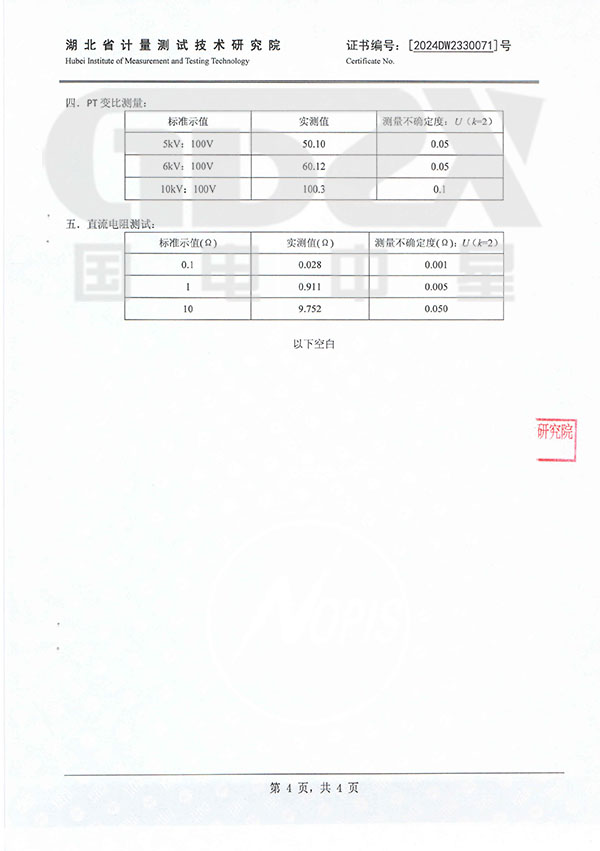

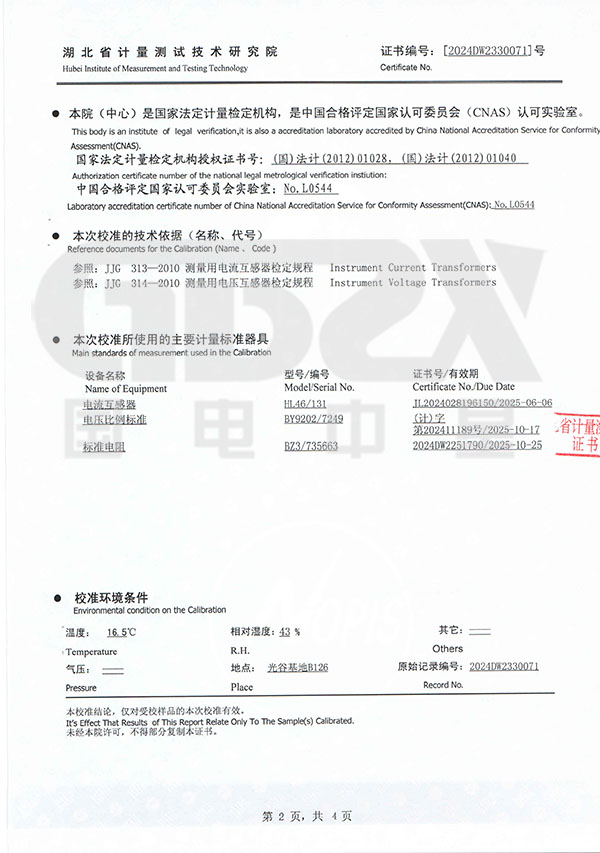

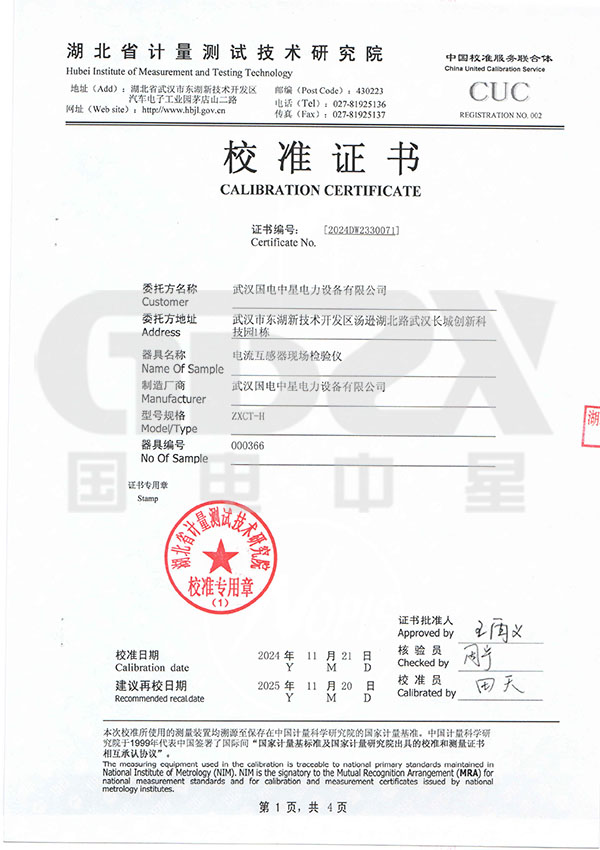

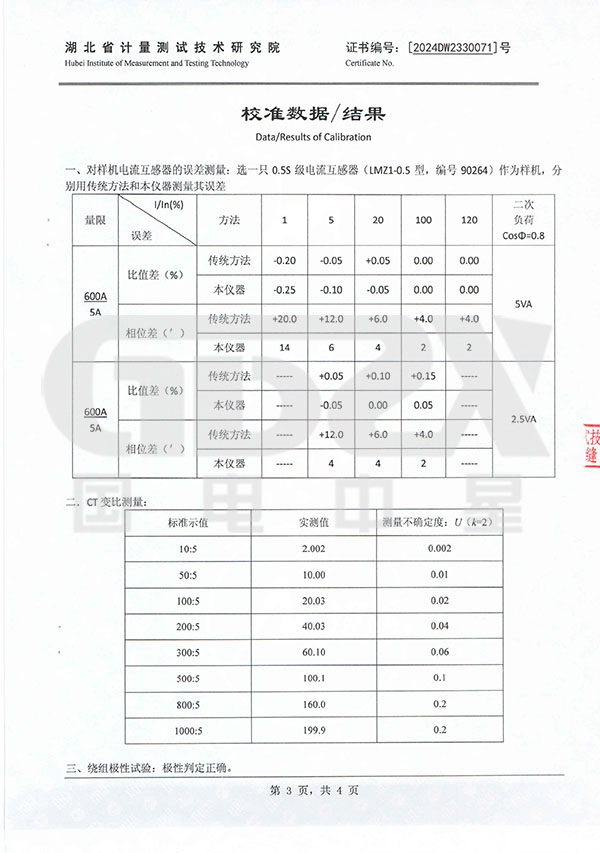

產品證書

企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人民共和國制造計量器具許可證、GB/T19001-2008質量管理體系要求、GB/T24001-2004環境管理體系要求、GB/T28001-2011職業健康安全管理體系要求。
