變壓器繞組絕緣電阻測試現場操作方法

絕緣電阻測試

絕緣電阻測試包括測量變壓器繞組連同套管的絕緣電阻、吸收比或極化指數;有引出線的鐵芯及夾件的絕緣電阻。

工作內容

被試變壓器繞組短路接地，釋放殘余電荷

操作及工藝

先將接地線的接地端連接好，再用絕緣棒將接地線的另一端掛接在被試變壓器需要測量絕緣電阻的部位，可靠短路接地。

質量控制點

1)防止殘余電荷傷人

2)充分放電：避免影響測量結果

控制措施

1)應嚴格按順序操作放電時使用絕緣棒等工具進行，不得用手觸碰放電導線；

2)充分放電。

工作內容

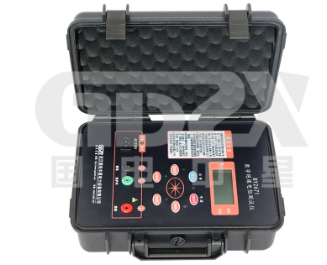

擺放兆歐表、兆歐表檢查

操作及工藝

選擇合適位置，將兆歐表水平放穩，試驗前對兆歐表本身進行檢查

質量控制點

1)兆歐表擺放位置應安全，擺放應水平、穩固

2)兆歐表檢查

控制措施

1)兆歐表擺放位置應安全、應水平放穩；

2)試驗前對兆歐表進行“短路”、“開路”測試檢查。

工作內容

連接測試線和接地線。

操作及工藝

需要測量變壓器高、低壓繞組連同套管的絕緣電阻、吸收比或極化指數。有引出線的鐵芯及夾件的絕緣電阻。參考試驗接線示意圖，將兆歐表的接地端與被試變壓器的地線連接，將帶屏蔽的連接線接到被試變壓器測量部位(必要時接上屏蔽環)，非被試繞組保持短路接地。

質量控制點

1)連接應牢固、可靠

2)防止測試線絕緣不良

3)兆歐表的輸出端不能接錯

4)防止錯接或漏接非被試繞組

控制措施

1)試驗用的導線應使用絕緣護套或屏蔽線

2)認真檢查測試線和接地線的連接，檢查兆歐表的輸出端接線

3)檢查非被試繞組狀態

工作內容

選擇兆歐表輸出電壓

操作及工藝

測量繞組連同套管的絕緣電阻、吸收比或極化指數使用 2500V兆歐表，測量有引出線的鐵芯及夾件的絕緣電阻使用2500V兆歐表(對運行年久的變壓器可用1000V兆歐表)，測量套管末屏對地的絕緣電阻使用 2500V 兆歐表。

質量控制點

1)防止兆歐表輸出電壓過高損壞被試設備；
2)測量繞組連同套管的絕緣電阻宣選用最大輸出電流3mA 以上兆歐表。

控制措施

1)仔細檢查兆歐表的輸出電流限值、輸出電壓范圍；

2)根據試驗內容正確選擇兆歐表輸出電壓。

工作內容

開始測量，讀取并記錄測量結果。

操作及工藝

啟動兆歐表開始測量，測量鐵芯及夾件的絕緣電阻、套管末屏對地的絕緣電阻讀取60s的測量值，測量變壓器繞組絕緣電阻時，分別記錄 15s、60s、600s時的測量值，并記錄或計算吸收比或極化指數。

質量控制點

1)保持直流輸出電壓穩定；

2)注意讀數時間正確。

控制措施

1)防止絕緣電阻低，導致端電壓降低；

2)注意儀表指示測量時間應正確。

工作內容

停止測量，將被試品短路放電并接地；

操作及工藝

停止測量，將被試品短路放電并接地；

質量控制點

確保試品已徹底放電，防止充電電荷放電損壞兆歐表，造成人身傷害。

控制措施

注意儀表顯示已放電完畢，才將被試品短路接地。
