SF6高壓斷路器氣體檢漏現場試驗方法

SF6氣體檢漏方法

SF6漏氣分析：

漏氣隱蔽性強，不能直接被發現，需要用科學的方法進行漏點查找；

漏氣壓力降低將導致設備耐壓強度降低與開斷容量下降；

反復補氣，加之補氣工藝失控，容易導致氣體微水超標，斷路器整體性能劣化；

漏點類型多樣，不光是密封件問題，澆注口砂眼、焊縫砂眼、密封槽尺寸、壓力表漏氣等因素占有一定比例。

SF6易泄漏部位：

對220kV的SF6高壓斷路器各檢測口、焊接縫、SF氣體充氣嘴、法蘭轉接面、壓力表連接管和滑動密封底座；

對35kV和10kV的SF6斷路器SF6氣體充氣嘴、操作機構、導電桿環氧樹脂密封處及壓力表連接管路。

檢漏方法：

目前，檢測SF6氣體泄漏的方法主要有整體法、簡易定性檢漏、局部包扎法等，各種檢漏方法均有其劣點，僅靠其中任何一種方法來進行檢漏達不到滿意的效果。因此,在現場多用幾種方法來進行檢漏，稱之為綜合檢漏法。現就幾種常用檢漏方法的現場應用特點作一介紹。

整體法，為測量整臺斷路器的年漏氣率要采用特制的密封容器，例如特制的塑料袋把整臺斷路器罩起來,經過一定時間(如8h)，測量塑料袋內SF氣體濃度，再根據塑料袋與斷路器本體的體積之差來計算年漏氣率。這種方法理論上完全正確,只適合于較小開關設備在制造廠進行。

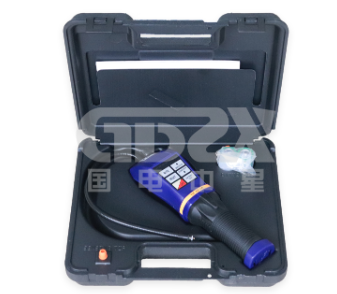

定性檢漏儀報警檢漏法，定性檢漏儀使用簡單，通常有高低2檔靈敏度調節。使用時，一般先打開高靈敏度檔位，比較容易檢測到漏點。用探頭沿可能漏氣的接頭、法蘭、閥門部位慢速移動,檢漏儀發生報警時按下復位按鈕，可停止報警。反復探測，若均有報警,則可判斷有漏點存在，可切換到低靈敏度檔位進一步驗證。

SF6氣體檢漏儀帶有氣體濃度的強度指示燈或數據顯示，以強度指示燈亮起的多少、數據的大小變化判斷報警點距離漏點的距離,反復探測,逐漸接近漏點。定性檢漏儀檢漏的缺點是，探頭移動不穩或有風會發生誤報警，需要反復驗證；雖能確定漏點的范圍，但無法定位具體漏點；不能探測帶電的設備本體。

壓力下降法，用精密壓力表測量SF6氣體壓力,隔數天至數十天后再?gòu)?fù)測一次,結合溫度換算來檢查壓力降低多少。此法精度不高,但簡單易行。

分割定位法，此法適用于三相SF6氣路連通的斷路器,查找微小漏氣很困難，就可采用該法逐步縮小被檢測的范圍。

局部包扎法，用塑料布將待測的部位包扎起來，經過一定時間,如4~6h后，再用檢漏儀對塑料袋內部進行定性或定量檢測。實踐證明，用定性檢測效果很好。

綜上所述，各種檢漏方法各有利弊，沒有萬能的檢漏方法，只有根據不同設備、現場條件選擇檢漏方法，或幾種檢漏方法組合使用，方能達到最佳效果。
