接地電阻測試儀的詳細介紹

       接地電阻測試儀（Ground Resistance Tester）是檢驗測量接地電阻的常用儀器，是電氣測試工程中不可或缺的操作工具。隨著技術的高速發展，如今的接地電阻測試儀有了重大突破，在電力、鐵路、通信、礦山、郵電、電信、氣象、油田、建筑及工業電氣中應用十分廣泛。下面國電中星為您詳細介紹接地電阻測試儀。

一、工作原理

        接地電阻測試儀的工作原理，是由機內DC/AC變換器將直流變?yōu)榻涣鞯牡皖l恒流，經過輔助接地極C和被測物E組成回路，被測物上產生交流壓降，經輔助接地極P送入交流放大器放大，再經過檢測送入表頭顯示。借助倍率開關可得到三個不同的測量范圍：0 ～ 2Ω、0～20Ω、0～200Ω。

二、測量范圍

        在電力、鐵路、通信、礦山、郵電、電信、氣象、油田、建筑及工業電氣中應用中測量各種裝置的接地電阻、測量低電阻的導體阻值，還可測量土壤電阻率以及地電壓。

三、產品類型

        1、鉗形接地電阻測試儀能測量出用傳統方法無法測量的接地故障，能應用于傳統方法無法測量的場合，因?yàn)殂Q形接地電阻儀測量的是接地體電阻和接地引線電阻的綜合值。國電中星的ETCR2000，不用輔助電極，不存在布極誤差。重復測試時，結果的一致性非常好。

        2、數字接地電阻測試儀是摒棄了傳統的人工手搖發電工作方式，國電中星的BY2571數字接地電阻測試儀在結構上采用高強度鋁合金作為機殼，電路上為防止工頻、射頻干擾采用鎖相環同步跟蹤檢波方式并配以開關電容濾波器使儀表有較好的抗干擾能力。還采用先進的大規模集成電路，應用DC/AC變換技術將直流變?yōu)榻涣鞯牡皖l恒定電流，測量十分方便。

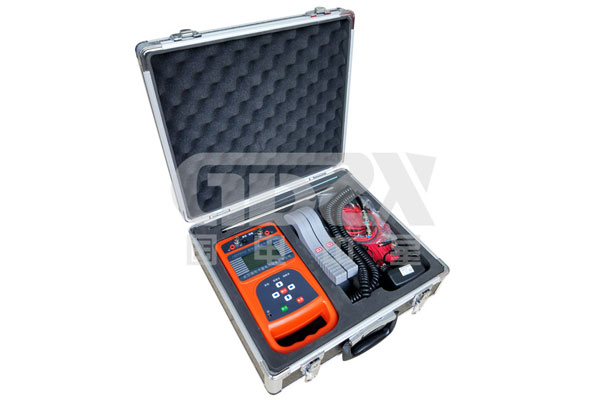

        3、雙鉗口接地電阻測試儀運用新式鉗口法，由微處理器控制，可自動檢測各接口連接狀況及地網的干擾電壓、干擾頻率，并具有數值保持及智能提示等獨特功能。國電中星的ZXET3006雙鉗口接地電阻測試儀除了具有傳統打輔助地極測接地電阻的功能外，還具備了無輔助地極測量的獨特功能，改變了測試接地電阻傳統的測量原理和手段：采用雙鉗口非接觸測量技術無需打輔助地極，也無需將接地體與負載隔離，實現了在線測量。在單點接地系統、干擾性強等條件下，可以采用打輔助地極的測量方式進行測量。

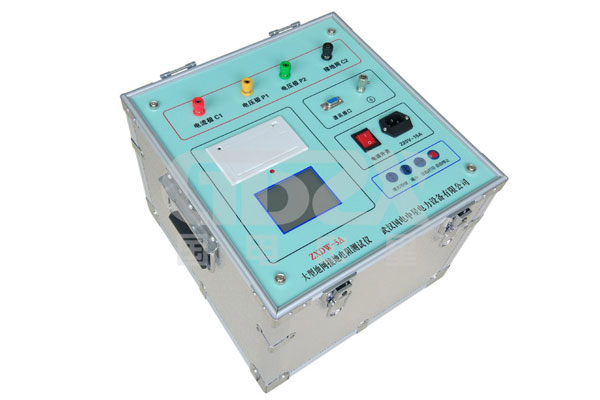

        4、大型地網變頻大電流接地特性測量系統：系統輸出功率大（2-20KW），電壓高（0-1000V），輸出電流大（0-50A）。測量接地阻抗、接地電抗、接地電阻、接觸電壓、跨步電位差、場區地表電位梯度、接觸電壓、接觸電位差、跨步電壓、轉移電位、導通電阻、土壤電阻率等參數，可全面測量大型地網的各項特性參數。

        5、大型地網變頻大電流接地阻抗測量系統：系統輸出功率大（5-20KW），輸出電壓（0-1000V），輸出電流（0-50A）。測量接地阻抗、接地電阻、接觸電位差、接地電抗、導通電阻、土壤電阻率等參數。

        6、變頻抗干擾接地阻抗測量儀：系統輸出功率2kW，輸出電壓（0-200-400V）.測試輸出電流（0-10A）。測量接地阻抗、接地電阻、接地電抗、導通電阻、土壤電阻率等參數。可滿常規接地網的測量。

        關于接地電阻測試儀的介紹，您是否有了初步的了解呢？想要了解更多更深的相關知識，盡情關注國電中星官網動態。
