ZX系列鉗形接地電阻測試儀
不用輔助電極測量接地電阻不存在布極誤差的的儀器
參考標準：DL/T887-2004,JJG1054-2009
● 適用于各種形狀的接地引線(園鋼、扁鋼及角鋼)。
● 非接觸式測量接地電阻、安全、快速。
● 不必使用輔助接地棒，不須中斷待測設備之接地。
說明書
操作視頻ZX系列鉗形接地電阻測試儀廣泛應用于電力、電信、氣象、油田、建筑及工業電氣設備等的接地電阻測量、回路電阻測量。在測量有回路的接地系統時，不需斷開接地引下線，不需輔助電極，快速可靠。ZX鉗形接地電阻測試儀能測量出用傳統方法無法測量的接地故障，能應用于傳統方法無法測量的場合。
產品別稱
單鉗口接地電阻測試儀、鉗型接地電阻測試儀、鉗型接地電阻儀、鉗型接地電阻表、鉗形接地電阻儀、鉗形接地電阻表、接地電阻、接地表、地阻儀、接地電阻儀、接地電阻測量儀、鉗式數字接地電阻測試儀、鉗式接地電阻測試儀、環路電阻測試儀
1、本儀器適用于各種形狀的接地引線(園鋼、扁鋼及角鋼)。
2、非接觸式測量接地電阻、安全、快速。
3、不必使用輔助接地棒，不須中斷待測設備之接地。
4、具有雙重保護絕緣。
5、抗干擾性強，測量精度高。
6、使用5號堿性電池方便用戶。
◆ 產品選型表
| 產品型號 | 電阻量程 | 泄漏電流 | 數據存儲 | 報警設置 | 鉗口尺寸 | 數據上傳功能 | 電池類型 | 備注 |
| ZX2000S | 0.01～1000Ω | 無 | 99組 | 有 | 長鉗口55× 32mm | 無 | 干電池 | |

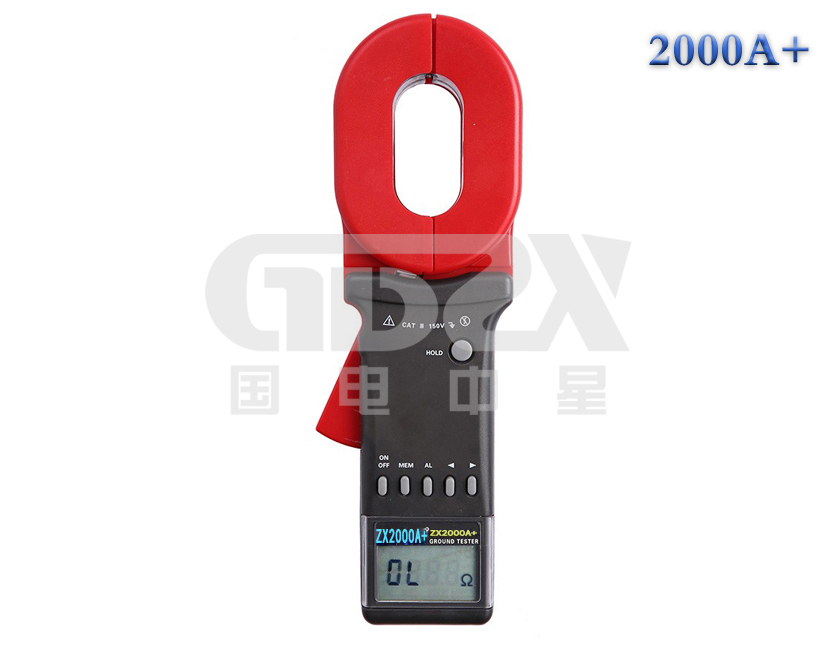

| ZX2000A+ | 0.01～1500Ω | 0.0mA～40.0A | 99組 | 有 | 長鉗口65×32mm | 有 | 充電鋰電池 | RS232接口 |

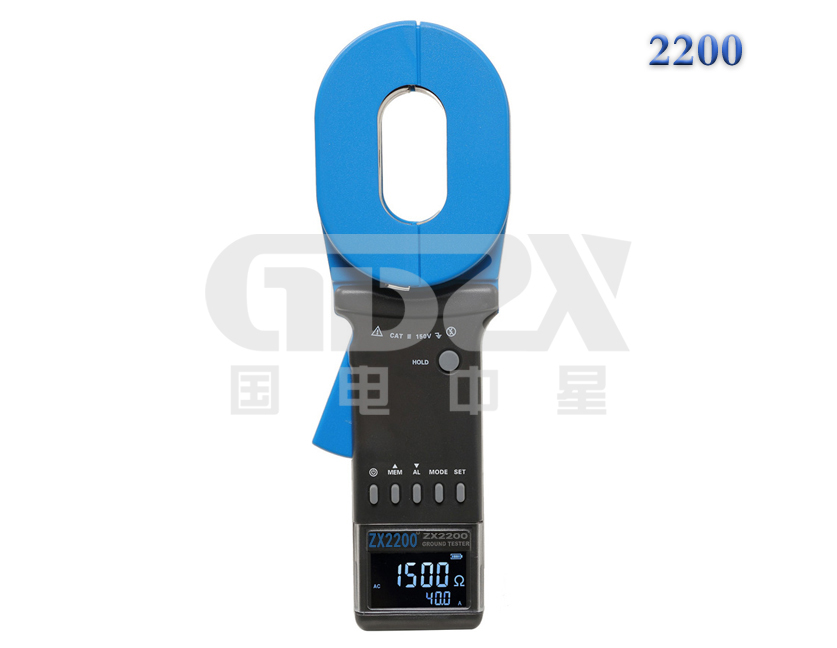

| ZX2200 | 0.01～200Ω | 無 | 99組 | 有 | 長鉗口65×32mm | 無 | 干電池 | |

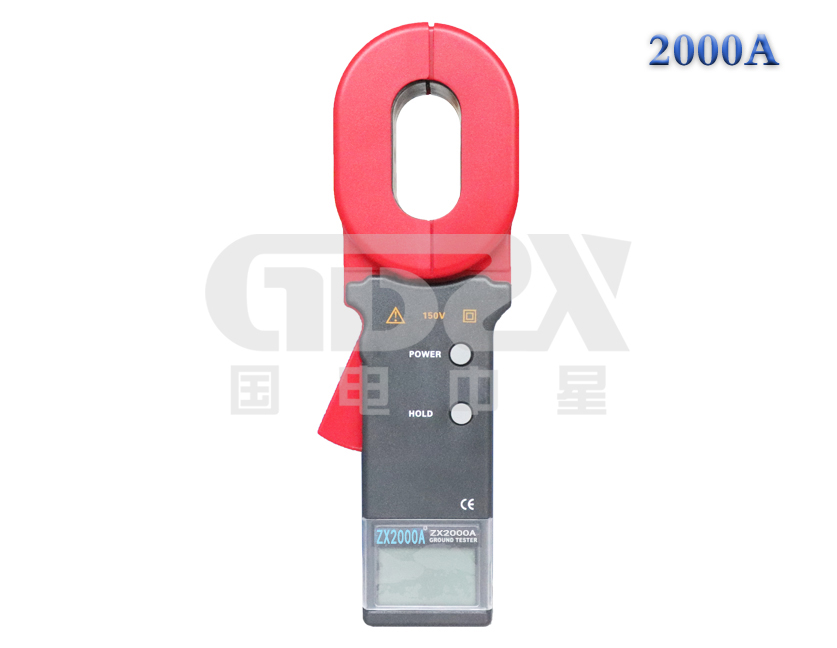

| ZX2000A | 0.01～200Ω | 無 | 99組 | 有 | 長鉗口55×32mm | 無 | 干電池 | |
| ZX2000C | 0.01～1000Ω | 0.1mA~20.0A | 99組 | 有 | 長鉗口55× 32mm | 無 | 干電池 | |

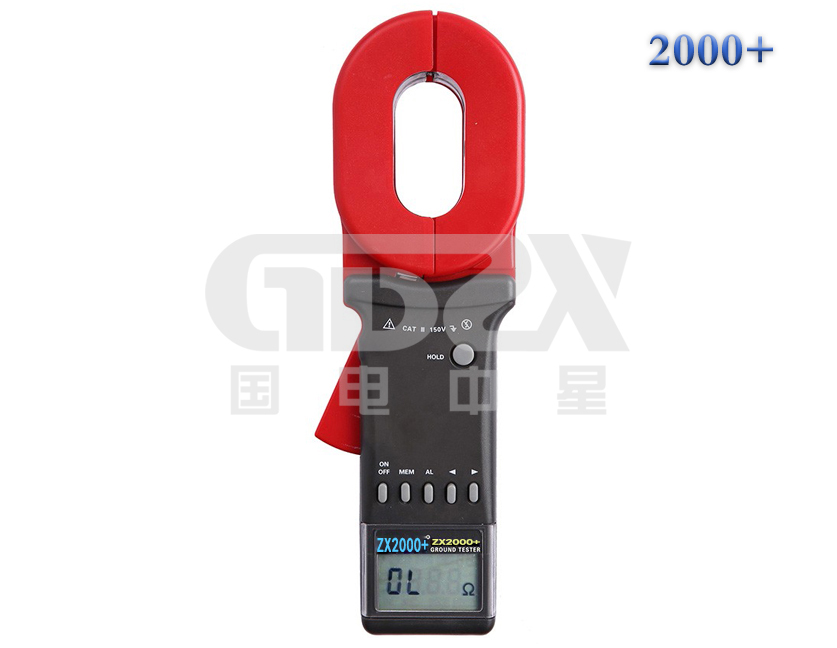

| ZX2000+ | 0.01～1200Ω | 無 | 99組 | 無 | 長鉗口65× 32mm | 無 | 干電池 | |

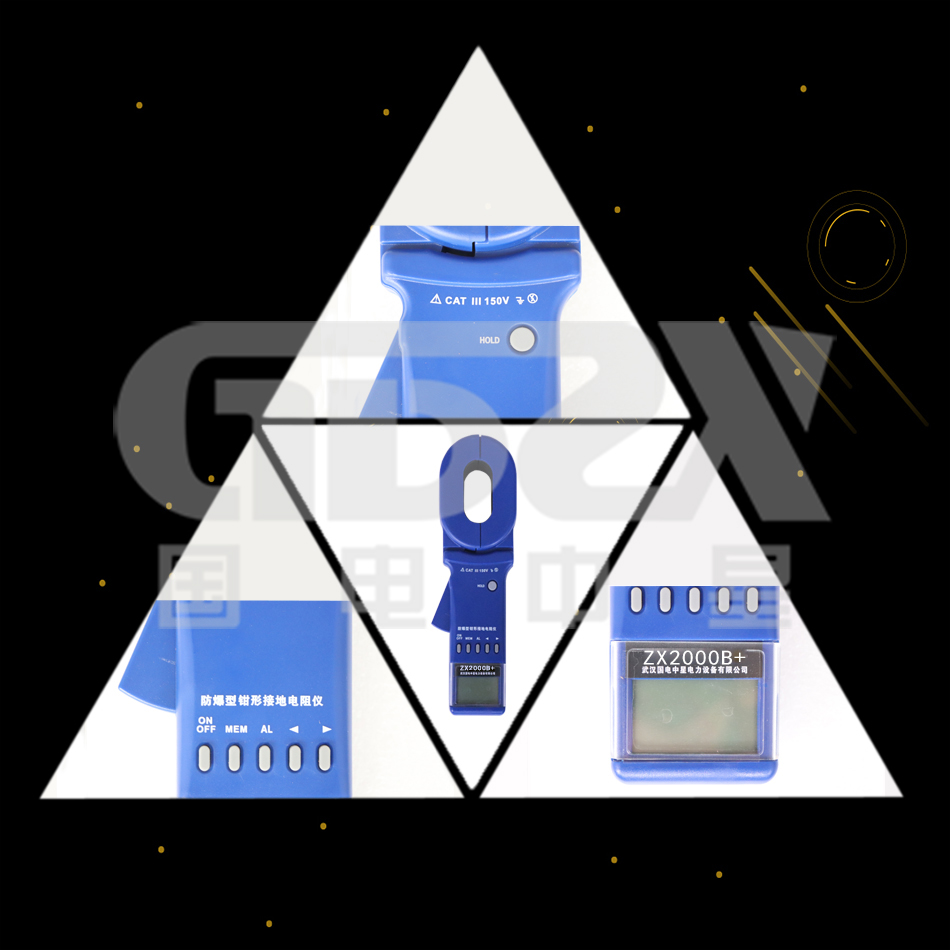

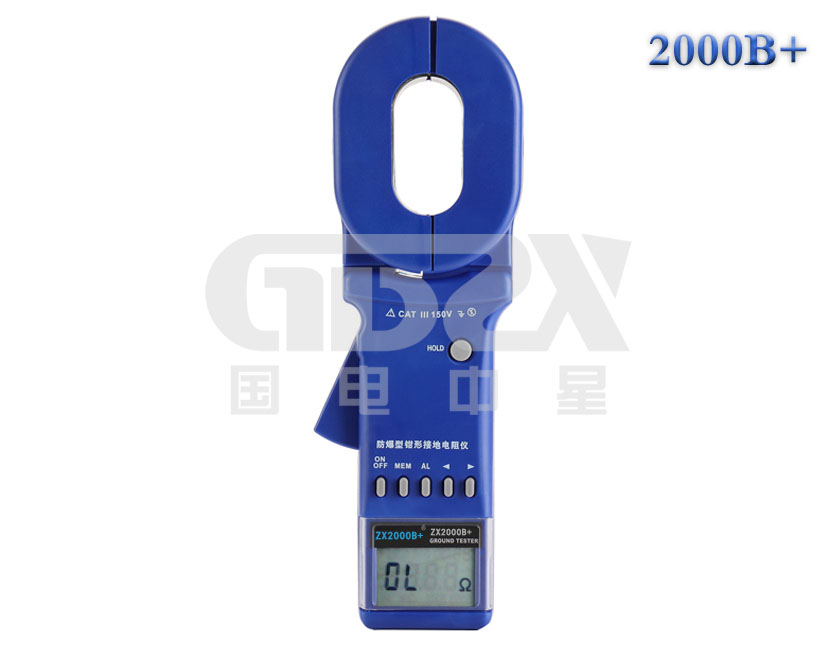

| ZX2000B+ | 0.01～1200Ω | 無 | 99組 | 無 | 長鉗口55× 32mm | 無 | 干電池 | 防爆標志Exia II Ga |

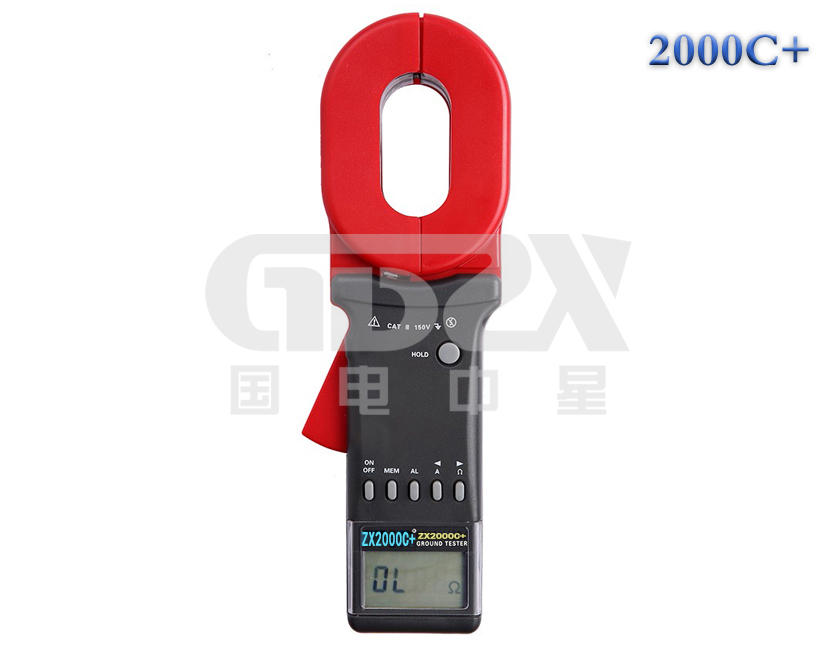

| ZX2000C+ | 0.01～1200Ω | 0.1mA~20.0A | 99組 | 有 | 長鉗口65× 32mm | 無 | 干電池 | |

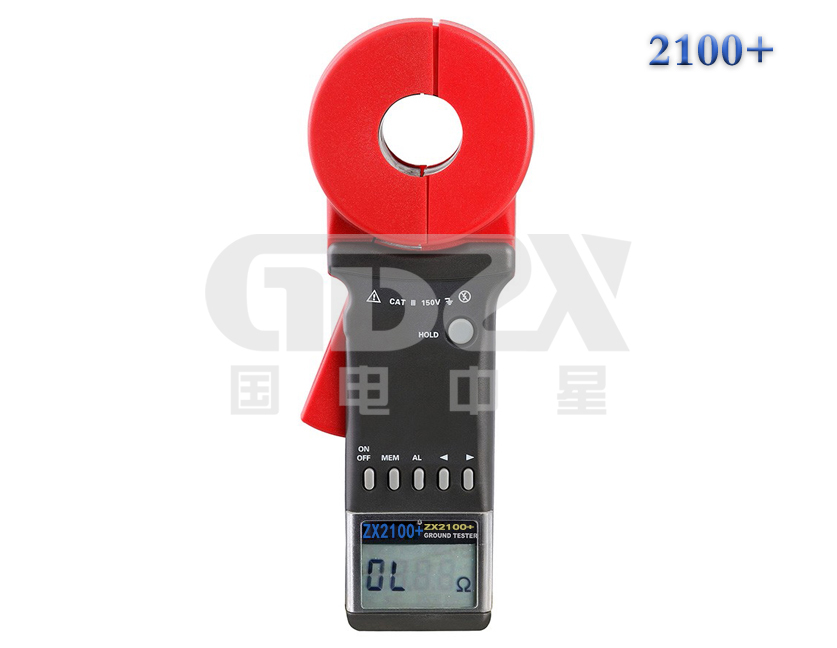

| ZX2100+ | 0.01～1200Ω | 無 | 99組 | 有 | 圓鉗口Φ32mm | 無 | 干電池 | |

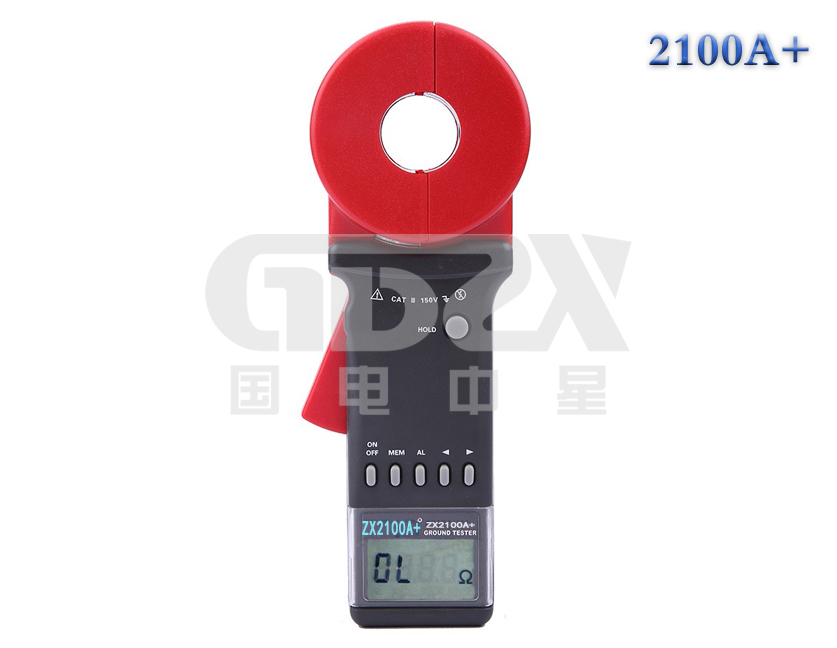

| ZX2100A+ | 0.01～200Ω | 無 | 99組 | 有 | 圓鉗口Φ32mm | 無 | 干電池 | |

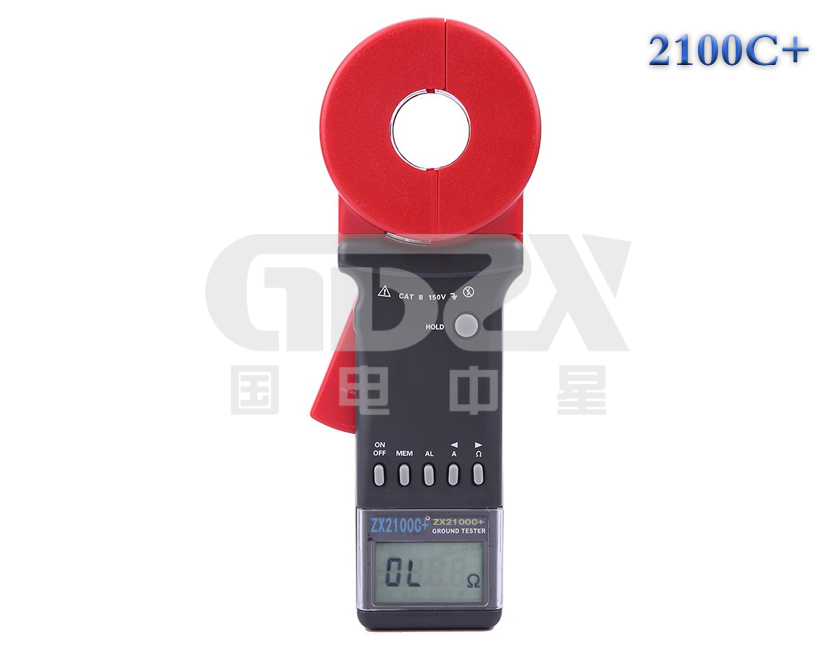

| ZX2100C+ | 0.01～1200Ω | 0.0mA～20.0A | 99 | 有 | 圓鉗口Φ32mm | 無 | 干電池 |
◆ 技術指標
| 功能 | 接地電阻測試、回路電阻測試 | |||||||
| 電源 | 6VDC（4節5號堿性干電池） | |||||||
| 電阻量程 | 0.01-200Ω（參照選型表） | |||||||
| 電阻分辨率 | 0.001Ω | |||||||
| 電阻*高精度 | ±1%±0.01Ω | |||||||
| 數據存儲 | 99組 | |||||||
| 報警臨界值設定范圍 | 電阻：1-199Ω | |||||||
| 聲光報警 | “嘟--嘟--嘟--”報警聲，報警符號閃爍，按AL鍵開啟、關閉、設置 | |||||||
| 干擾信號識別功能 | “嘟--嘟--嘟--”提示音，NOISE符號閃爍顯示 | |||||||
| 工作溫濕度 | -20℃-55℃；20％RH-90％RH | |||||||
| 液晶顯示器 | 4位LCD數字顯示，長寬47mm×28.5mm | |||||||
| 鉗口尺寸 | 65mm×32mm | |||||||
| 鉗口張開尺寸 | 32mm | |||||||
| 鉗表質量 | 1160g (含電池) | |||||||
| 鉗表尺寸 | 長、寬、厚：285mm×85mm×56mm | |||||||
| 保護等級 | 雙重絕緣 | |||||||
| 結構特點 | 鉗形CT | |||||||
| 換 檔 | 全自動換檔 | |||||||
| 外部磁場 | ＜40A/m | |||||||
| 外部電場 | ＜1V/m | |||||||
| 單次測量時間 | 0.5秒 | |||||||
| 電阻測量頻率 | ＞1KHz | |||||||
| 被測電流頻率 | 50/60Hz自動 | |||||||
| 電池電壓低指示功能 | 當電池電壓低于5.3V時，電池電壓低符號顯示 | |||||||
| 存儲數據已滿指示 | 存儲數據已滿99組，閃爍顯示“MEM”符號 | |||||||
| 超量程指示 | 超量程指示“OLΩ”、“L0.01”或“OL A” | |||||||
| 自動關機 | 開機約5分半鐘儀表將自動關機 | |||||||
| 功耗 | 開機啟動、工作*大電流小于50mA，連續工作約30小時 | |||||||
| RS232接口 | 儀表存儲的數據通過RS232接口和數據線方便的上傳到計算機，并生成報表文件(選購件) | |||||||
| 隨機附件 | 鉗表：1件；測試環：1件；電池LR6：4節；儀表箱： 1件 | |||||||
注：了解更多國電中星產品信息請進入 產品中心 。服務熱線：400-0828-027
企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人 民共和國制造計量器具許可證、GB/T19001-2008質量管理體系要求、GB/T24001-2004環境管理體系要求、GB/T28001-2011職業健康安全管理體系要求。
-
