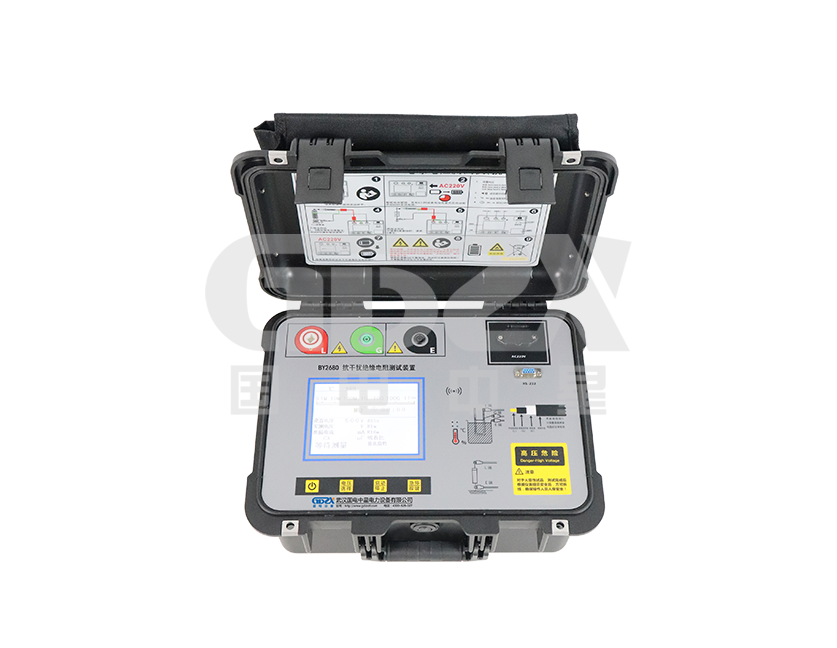

操作視頻BY2680抗干擾絕緣電阻測試裝置具有超強抗干擾能力，干擾是在各種頻率下產生的電噪聲，可能出現在被測試的絕緣體上或附近。通常來自于鄰近電力設備的感應電流或電壓，在變電站里很常見，尤其是以工頻為主的高壓變電站。抗干擾絕緣電阻測試裝置 的超強噪音濾波電路能夠抑制高達50mA的干擾電流，從而能夠在任何強干擾環境中使用。

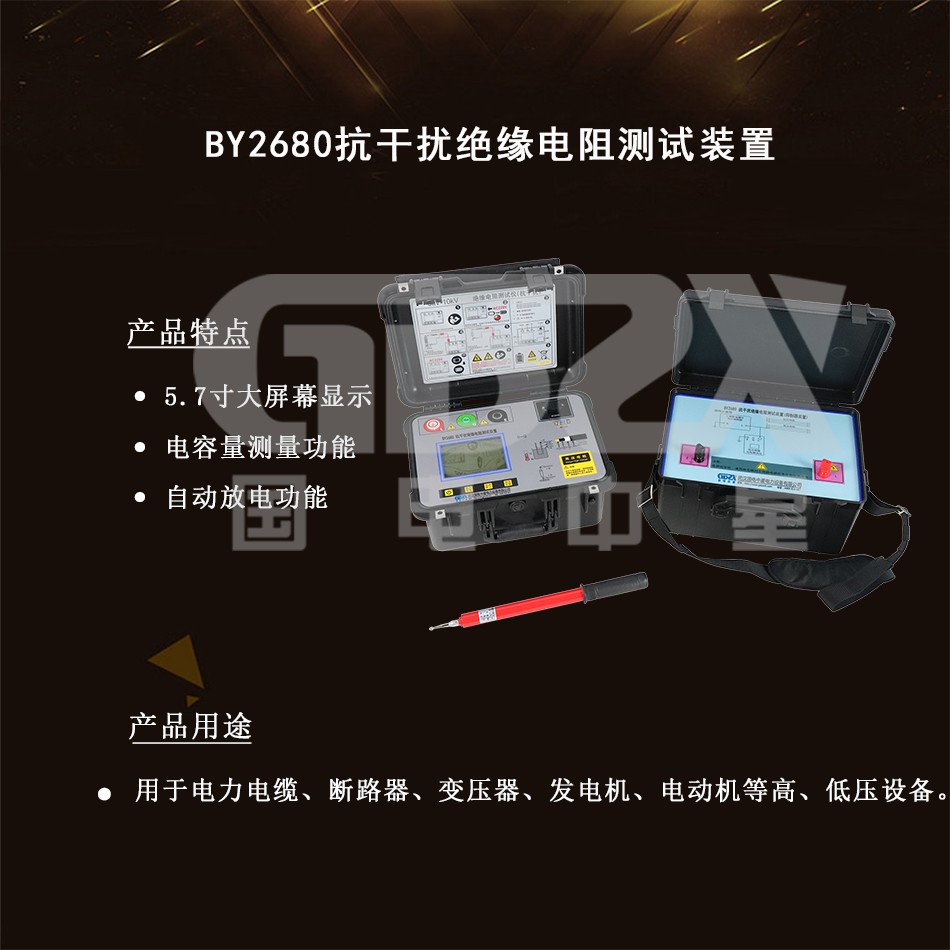

BY2680抗干擾絕緣電阻測試裝置為多用途設計，適用于電力電纜、斷路器、變壓器、發電機、電動機等高、低壓設備。抗干擾絕緣電阻測試裝置采用光信號處理原理樹立起了新一代數字化儀表的標桿，只有四個薄膜按鍵，沒有機械開關；顯示界面簡潔；先進的噪音抑制技術，超高功率10kV直流源，抗干擾絕緣電阻測試裝置超過了市面上所有其他品牌的產品。
1. 嚴格按照安全標準設計,輸出電壓：500v 、1000v、2500v、5000v、10000v。
2. 抗干擾能力AC2000V,感應電流50mA可以應付及其惡劣的測試環境。
3. 5.7英寸大屏幕顯示，實際測試電壓顯示，泄漏電流顯示。
4. 電容量測量功能。
5. 短路電流≥8mA，初始充電電流最高可達15mA。
6. 本儀器具有實際試品帶電電壓測量功能、泄露電流測量功能、自動放電功能.
7. 可自動測量并記憶R15S、R60S 、R10min值,自動顯示極化指數（PI）,誘電吸收比（DAR）的測試值和測試時間。
8. 抗干擾性能優越，特別使用于110KV及以上大容量變壓器和長距離電力電纜電力系統使用。
9. 自動放電功能。
10. 內部可充電鋰電池供電或交流電源供電,真正交直流兩用不影響測試精度。
11. 模擬指針與數字顯示共存，數字反映被試品絕緣電阻的精確度，模擬指針能反映測試過程中絕緣電阻的動態變化。
12. 升壓時告警功能，當設備有高壓輸出時蜂鳴器有警示功能，提示此時有高壓輸出。
13. 電池電量顯示和欠壓報警保護功能。
14. 智能電池充電管理，實時檢測電池充電電壓，電池充滿電后自動斷開充電電源，能有效防止電池過充引起電池壽命縮短或者損壞。
15. 自動關機功能：本儀器有自動關機功能，測量結束無任何操作10分鐘后自動關機。
16. 短路保護，短路狀態下不會燒壞儀器。
額定電壓（kV） | 0.5、1、2.5、5、10 （kv） |
測量電壓(kV) | 額定電壓 ×（1±10%） 負載阻值不低于量程的1% |
輸出電壓顯示誤差 | ±(3%RDG + 1d) |
最大誤差為10% RDG的范圍 | (0.001～100)GW/10kV (0.001～100)GW/5kV (0.001～50)GW/2.5kV (0.001～20)GW/1kV (0.001～10)GW/0.5kV |
最大誤差為 20%RDG的范圍 | (100～2000)GW/10kV (100～1000)GW/5kV (50～500)GW/2.5kV (20～200)GW/1kV (10～100)GW/0.5kV |
電容量CX | 0.1-10UF（參考值） |
輸出短路電流 | ≥8mA ,初始充電電流最高可達>15mA |
吸收比、極化指數的測量范圍 | 測量范圍: 0.01 ～9999.99最大誤差: ±(1%RDG＋1d) |
抗干擾能力：最高可抵御感應電壓4000V AC 50Hz
絕緣電阻：50 MW (10kV) (測量線路與外殼間)
耐壓： AC 3kV 50Hz 1min (測量線路與外殼間)
5.7寸屏顯 分辨率320*240
工作溫度與濕度： －10℃ ～ +50℃ 85%RH
貯存溫度與濕度： －15℃ ～ +55℃ 90%RH
電源： 鋰電池 (電池1：17.5V 2.8Ah 電池2：8.5V 2.8Ah )
充電： AC 220V（1±10%）
工作時間： 充滿電最長可連續工作約8小時。
外形尺寸： :385mm(L)′298mm(W)′196mm(D)
重量： ≈ 5kg
