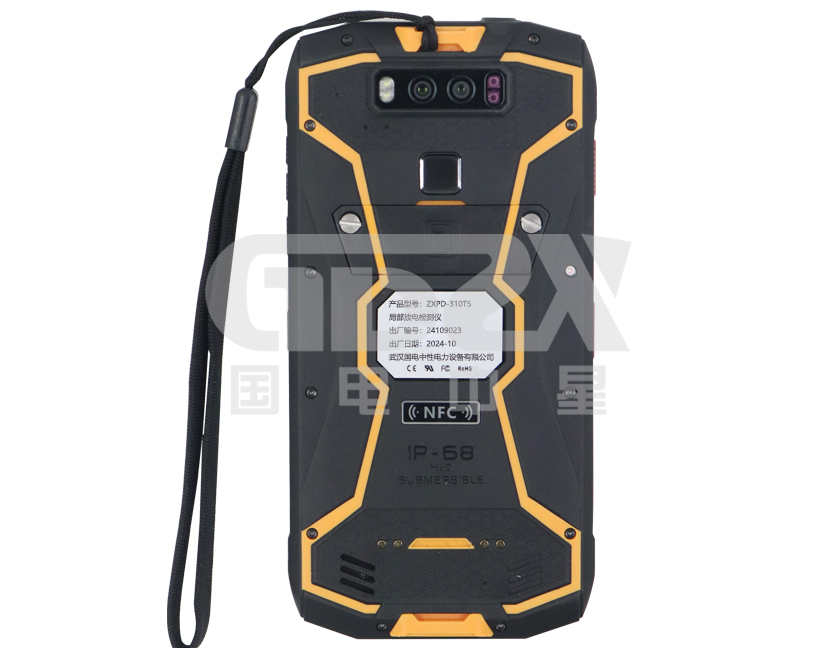

操作視頻ZXPD-310T5局部放電檢測儀采用高頻檢測技術測量局部放電，綜合運用計算機技術、超聲波、特高頻、暫態地電波采樣技術、模擬電子技術、高速信號采集技術和先進的數字信號處理技術，基于Linux操作系統平臺開發，提供局部放電的二維，三維圖譜，幅度相位譜波形和放電信號量化值，通過靜態或動態對單個周期或多個周期的局部放電脈沖波形做詳細的觀測和分析，可以較好地評估電氣設備局部放電情況。適用于高壓電纜，電力變壓器及其他電氣設備絕緣性能的日常巡檢，具有靈敏度高、適應性能強的特點，可以有效發現其相關絕緣缺陷，是電力設備帶電運行時進行狀態檢測的理想工具。
1. 現場可快速檢測高壓電氣設備特別對高壓電纜局部放電狀況，使用方便，體積小，重量輕，便于攜帶。
2. 局放檢測傳感器設計電路借助先進的射頻信號處理、高頻信號處理和微弱信號處理技術，并采用高精度AD轉換和高速數字信號處理芯片進行數字信號處理，具有良好的抗干擾性能和測量精度。
3. 集超聲波、暫態地電波、高頻、特高頻多種方式聯合檢測局放信號。
4. 內置式非接觸式空聲傳感器，可配置外置式表貼超聲傳感器。
5. 擁有相位直線、PRPD、PRPS等多種視窗來分析局放測試數據。
6. 支持數據存儲，查看，刪除等功能。
7. 支持波形數據錄制功能。
8. 支持注意、報警多級閥值設定，通過不同幅值顏色對出現的問題提供直觀提示。
9. 使用大容量鋰電池供電，一次充電可連續工作約5小時。
10. 使用Linux作為嵌入式操作系統，方便后期功能擴展、物聯網技術的融合。
1. 非接觸式超聲波傳感器（AA）
1) 傳感器中心頻率：40KHz±1KHz
2) 測量范圍：-7~68dBuV
3) 信號增益：60-100dB
4) 分辨率：0.1dB
5) 線性度誤差：<±20%
6) 傳感器形式：內置、可彎曲形式/聚波器形式（選配）
2. 接觸式超聲波傳感器（AE/US）
1) 檢測頻帶：20KHz~300KHz
2) 輸出阻抗：50Ω
3) 分辨率：0.1dB
4) 測量范圍：0.1mV～1V
5) 線性度誤差：<±20%
6) 連接方式：外置信號線連接；
3. 暫態地電壓傳感器(TEV)
1) 檢測頻帶：3MHz~100MHz
2) 測量范圍：0~70dBmV
3) 動態范圍：≥60dB
4) 分辨率：0.1dB
5) 線性度誤差：<±20%
6) 穩定性：≤±5%
7) 連接方式：內置/外置信號線連接；
4. 特高頻傳感器(UHF)
1) 檢測頻帶：300MHz~1500MHz
2) 測量范圍：-70dBm~-10dBm
3) 傳感器平均有效高度：≥10mm
4) 分辨率：0.1dBm
5) 連接方式：2.4G無線連接；
5. 高頻傳感器(HF)
1) 檢測頻帶：0.3MHz～30MHz
2) 測量范圍：-20~80dB
3) 增益：-30~40dB
4) 分辨率：0.1dB
5) 傳輸阻抗：≥10mV/mA
6) 輸出阻抗：50Ω
7) 連接方式：2.4G無線連接；
6. 整機參數
1) 使用環境：使用溫度：-20℃～50℃ ；濕度：10%～90%；存儲溫度：-40℃～70℃；

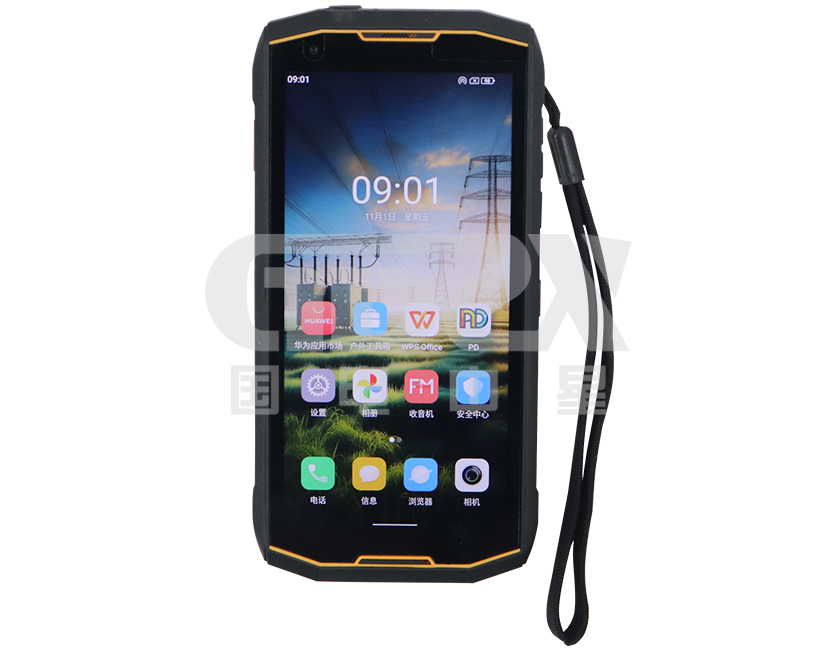

2) 顯示屏：6.5寸TFT真彩觸摸液晶屏，分辨率800*480；
3) 存 儲： TF卡；
4) 主機體積：195X120X38mm;
5) 主機重量：0.7 kg；
6) 電源：DC-5V/2A Type-C充電
注：了解更多國電中星產品信息請進入 產品中心 。服務熱線：400-0828-027
-
