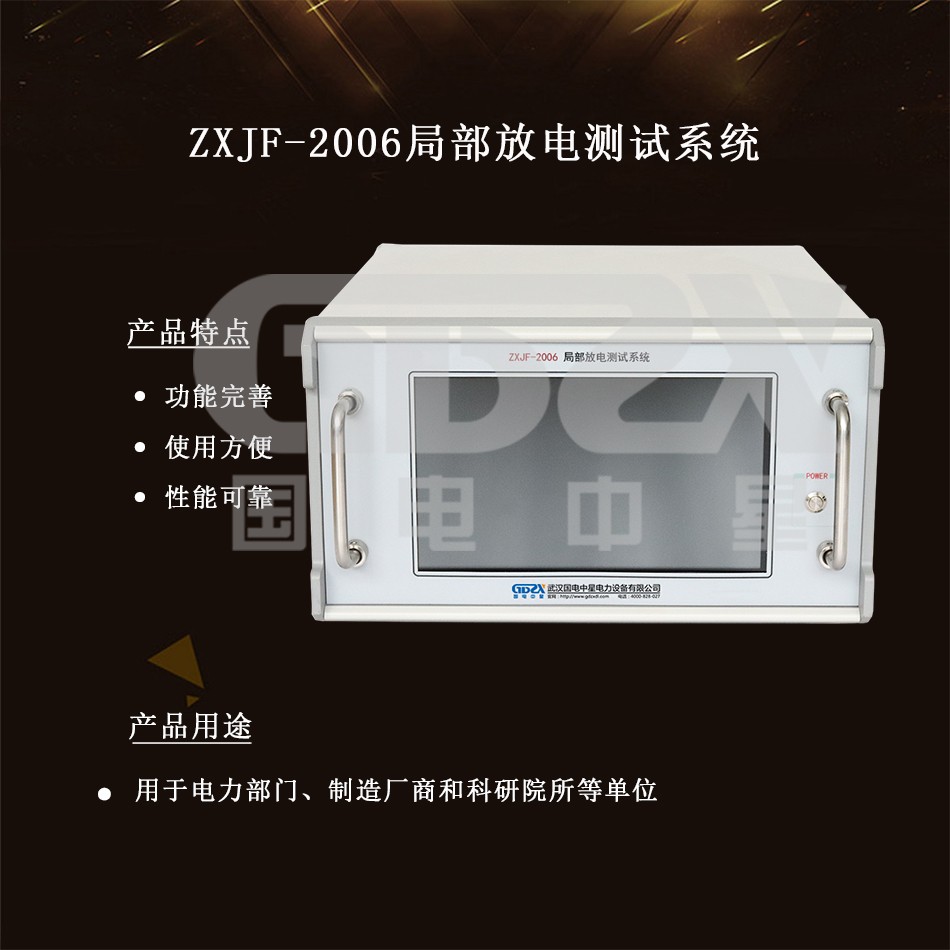

ZXJF-2006局部放電測試系統

是電力部門、制造廠商和科研院所等單位廣泛使用的實用型局部放電測試儀器

參考標準：

●采用10.1英寸觸摸屏取代了傳統的示波管加物理旋鈕的操作方式

●采用32位高性能單片機電路，結合觸摸屏操作提高了操作的使用壽命

●一鍵自動校正；高壓試驗電壓分壓比可設置；串口通訊上傳測試數據

注：關于產品購買、技術維護等服務，歡迎致電! 4000-828-027

產品簡介

ZXJF-2006局部放電測試系統是我司研發的新型數字式局部放電檢測儀器，采用10.1英寸觸摸屏取代了傳統的示波管加物理旋鈕的操作方式，使之功能更完善，使用更方便，性能更可靠。采用32位高性能單片機電路，結合觸摸屏操作，不僅提高了操作的使用壽命，同時也具有以下功能：一鍵自動校正；高壓試驗電壓分壓比可設置；串口通訊上傳測試數據。該儀器具有檢測靈敏度高，適用試品范圍廣，放大系統動態范圍大，頻帶組合多（九種），抗干擾能力強等特點。該儀器與校正脈沖發生器、輸入單元配合使用，是電力部門、制造廠商和科研院所等單位廣泛使用的實用型局部放電測試儀器。

性能特點

(1) 采用10.1英寸觸摸屏取代了傳統的示波管加物理旋鈕的操作方式。

(2) 功能更完善，使用更方便，性能更可靠。

(3) 采用32位高性能單片機電路，結合觸摸屏操作提高了操作的使用壽命。

(4) 一鍵自動校正；高壓試驗電壓分壓比可設置；串口通訊上傳測試數據。

(5) 具有檢測靈敏度高，適用試品范圍廣，放大系統動態范圍大，頻帶組合多（九種），抗干擾能力強等特點。

(6) 該儀器與校正脈沖發生器、輸入單元配合使用，是電力部門、制造廠商和科研院所等單位廣泛使用的實用型局部放電測試儀器。

技術指標

可測試品的電容量范圍	6pF~250μF
通道數	四通道
橢圓掃描時基	(1) 頻率50/60、100、150、200、400Hz (2) 旋轉：以30°為一檔，可旋轉120° (3) 工作方法：橢圓——正弦波——直線
顯示單元	采用10.1英寸電容式觸摸屏。
放大器	(1) 3dB低頻端頻率f_L：10、20、40kHz任選 (2) 3dB高頻端頻率f_H：80、200、300kHz任選 (3) 增益調節，粗調6檔，檔間增益差20±1dB，細調范圍>20dB (4) 正負脈沖響應不對稱性<1dB
時間窗	(1) 窗寬：可調，50Hz下5°～ 170° (2) 窗位置：每一窗可旋轉0°～ 170° (3) 兩個時間窗可分別或同時開。
脈沖峰值顯示	觸摸屏顯示，顯示1位小數（大于等于10pC），顯示2位小數（小于10pC），誤差：±3%（以滿刻度計）
試驗電壓顯示	(1) 量程150kV (2) 輸入阻抗：>1MΩ (3) 顯示：觸摸屏顯示，顯示1位小數 (4) 誤差：±1%
試驗頻率顯示	誤差：小于±1%
零標系統	零標志與所有橢圓掃描頻率相一致
結構尺寸及重量	370mm460mm215mm 約12.5kg

檢測靈敏度及允許電流

調諧電容范圍	靈敏度（pC）（不平衡電路）	允許電流有效值
調諧電容范圍	靈敏度（pC）（不平衡電路）	不平衡電路	平衡電路
0～25～100pF	0.02	30mA	0.25A
25～100～400pF	0.04	50mA	0.5A
100～400～1500pF	0.06	120mA	1A
400～1500～6000pF	0.1	0.25A	2A
1500～6000～25000pF	0.2	0.5A	4A
0.006～0.025～0.1μF	0.3	1A	8A
0.025～0.1～0.4μF	0.5	2A	15A
0.1～0.4～1.5μF	1	4A	30A
0.4～1.5～6.0μF	1.5	8A	60A
1.5～6.0～25μF	2.5	15A	120A
6.0～25～60μF	5	25A	200A
25～60～250μF	10	50A	300A
電阻	0.5	2A	15A
