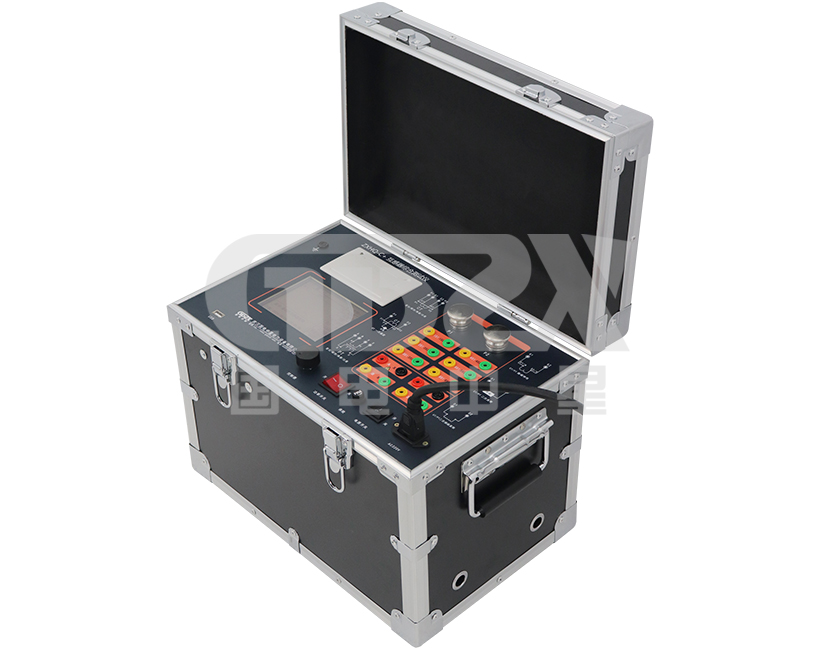

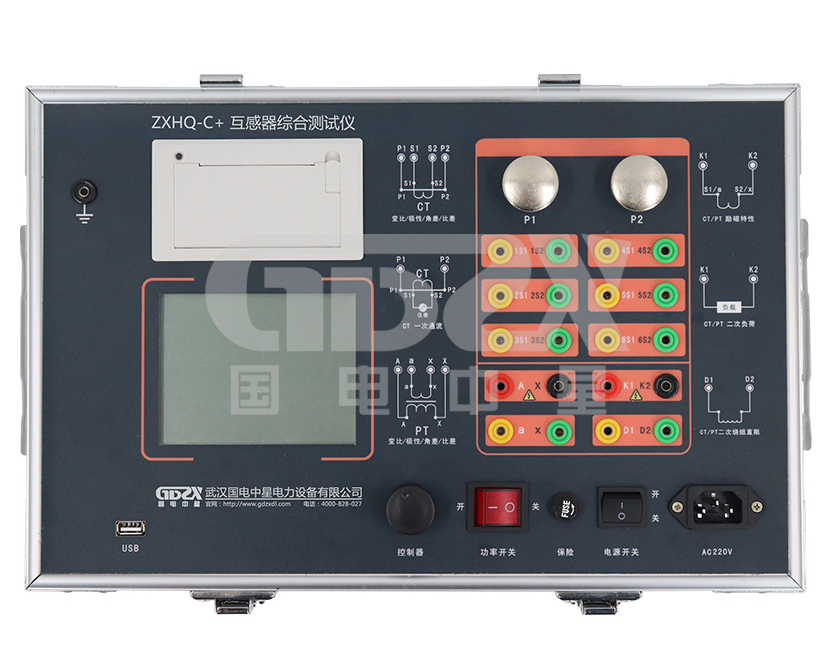

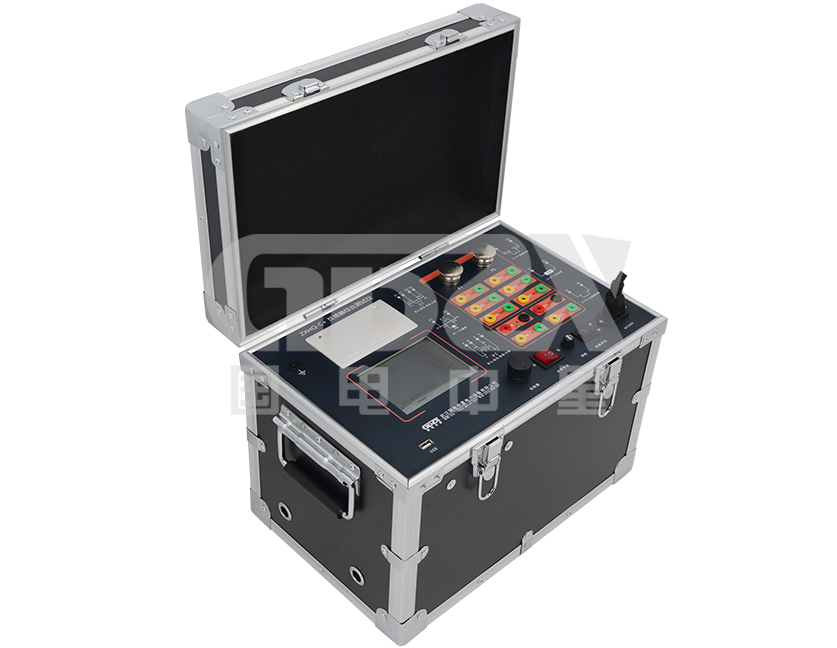

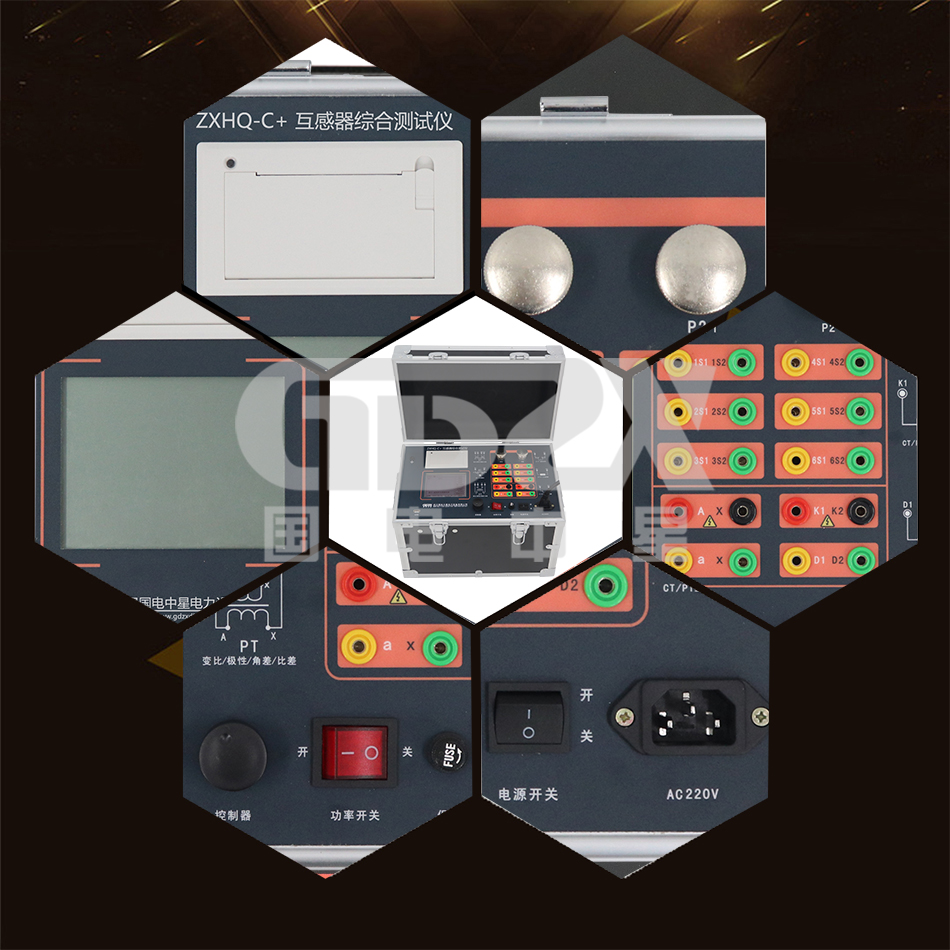

ZXHQ-C+互感器綜合測試儀
對保護類、計量類CT/PT進行自動測試的專業儀器
參考標準：JB/T5356-2002,JB/T5357-2002
● 支持檢測CT和PT。
● 采用智能控制器，操作簡單。
● 按規程自動給出CT/PT（勵磁）拐點值。
說明書
操作視頻ZXHQ-C+互感器綜合測試儀設計用于對保護類、計量類CT/PT進行自動測試，適用于實驗室也適用于現場檢測。
1. 支持檢測CT和PT。
2. 滿足 GB1207、GB1208等規程要求。
3. 無需外接其它輔助設備，單機即可完成所有檢測項目。
4. 自帶微型快速打印機、可直接現場打印測試結果。
5. 采用智能控制器，操作簡單。
6. 大屏幕液晶，圖形化顯示接口。
7. 按規程自動給出CT/PT（勵磁）拐點值。
8. 自動給出5%和10%誤差曲線。
9. 支持六組同時測量。
10. 可保存3000組測試資料，掉電后不丟失。
11. 支持U盤轉存資料，可以通過標準的PC進行讀取，并生成檢測報告。
12. 小巧輕便≤22Kg，非常利于現場測試。
項 目 | 參 數 | |
工作電源 | AC220V±10% 、50Hz | |
設備輸出 | 0～2500Vrms， 5Arms（20A峰值） | |
大電流輸出 | 0～1000A | |
勵磁精度 | ≤0.5%（0.2%*讀數+0.3%*量程） | |
二次繞組 電阻測量 | 范圍 | 0.1～300Ω |
精度 | ≤0.5%（0.2%*讀數+0.3%*量程） | |
二次實際 負荷測量 | 范圍 | 5～1000VA |
精度 | ≤0.5%（0.2%*讀數+0.3%*量程）±0.1VA | |
相位測量 （角差） | 精度 | 4min |
分辨率 | 0.1min | |
CT 變比測量 | 范圍 | ≤25000A/5A（5000A/1A） |
精度 | ≤0.5% | |
PT 變比測量 | 范圍 | ≤500KV |
精度 | ≤0.5% | |
工作環境 | 溫度：－10℃ ～ 40℃，濕度：≤90%，海拔高度：≤1000m | |
尺寸、重量 | 尺寸：410mm × 250mm × 300mm ， 重量：≤22Kg | |
注：了解更多國電中星產品信息請進入 產品中心 。服務熱線：400-0828-027
企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證、中華人 民共和國制造計量器具許可證、GB/T19001-2008質量管理體系要求、GB/T24001-2004環境管理體系要求、GB/T28001-2011職業健康安全管理體系要求。
-
