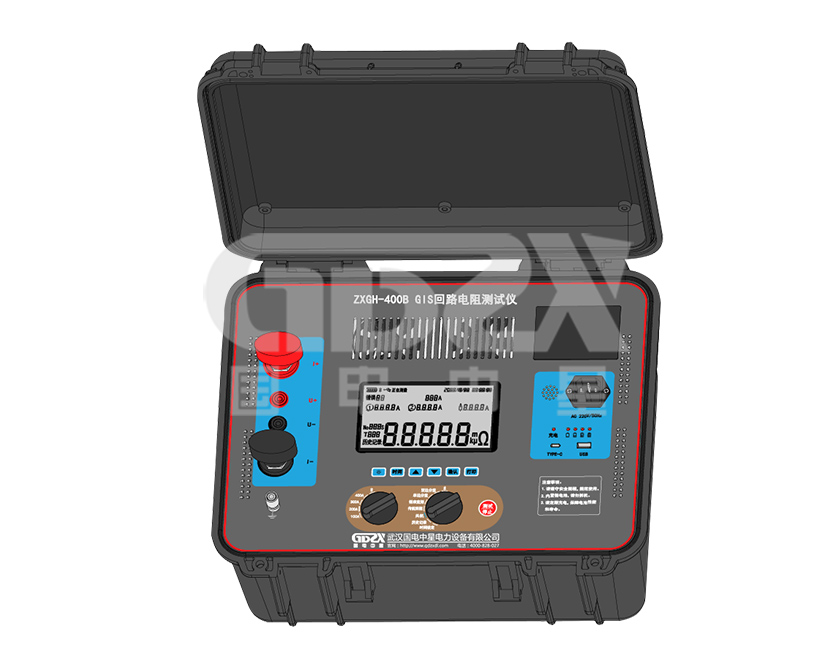

ZXGH-400B GIS回路電阻測試儀
參考標準：
●內置大容量鋰電池，無需額外供電
●整機由高速芯片控制，自動化程度高，操作簡單
●采用高清液晶屏，無視覺死角，滿足戶外強光應用場合
說明書
操作視頻ZXGH-400B GIS回路電阻測試儀共包含兩種測試模式，即傳統回阻模式和智能測試模式。其中智能測試模式又分為鉗表直測模式、單邊分流模式以及雙邊分流模式。傳統回阻模式需要拆解被測開關兩側接地排的其中一側，以避免地網分流的影響。智能測試模式分為兩種測量形式，一種為利用電流鉗表直接獲得被測回路的實際電流，對應“鉗表直測模式”；另一種在傳統回阻儀模式的基礎上，通過增加一路或兩路電流鉗表來準確獲得被測回路的實際電流，對應“單邊分流模式”與“雙邊分流模式”，再根據歐姆定律可以精確檢測開關或刀閘設備的回路電阻，不需要拆解接地排亦可以準確測出回路電阻，測試過程簡單高效。
1. 儀器內置大容量鋰電池，無需額外供電，適合戶外移動作業；
2. 整機由高速芯片控制，自動化程度高，操作簡單；
3. 輸出電流最大可達400A，測試速度快，測量精度高；
4. 采用高清液晶屏，無視覺死角，滿足戶外強光應用場合；
5. 集成“傳統回阻模式”、“鉗表直測模式”、“單邊分流模式”和“雙邊分流模式”，滿足不同應用需求；
6. “智能測試模式”無需拆解接地排，依然可以精確測量開關回路電阻，省時省力，大大縮減現場工作量，同時消除了“假接地”問題帶來的人身和設備安全隱患；
7. 無線電流鉗采用鉗式開口設計，適用于狹窄空間，同時采用無線方式進行數據傳輸，減少現場接線，高效安全；
8. 保護功能齊全，具有過流、短路、過熱及電池過放保護功能；
9. 自帶掉電存儲功能，可存儲100組歷史測試數據，可隨時查閱；
10. 具備日期時間設置功能，用戶可自行更改調整日期時間；
11. 具備語音播報功能，測量完畢后自動播報測量結果；
12. 配備打印功能，在測量結束時可自動將結果打印出來。用戶也可以通過打印按鍵自行打印測量結果，歷史測試數據也可用打印機打印。
13. 帶PMS數據傳輸功能。
主要性能指標 | |
測試電流 | 100A/200A/300A/400A可調 （400A檔位主機連續運行60s后需冷卻十分鐘，方可繼續工作） |
量程 | 10μΩ~20mΩ（100A）；10μΩ~10mΩ（200A） 10μΩ~5mΩ（300A）；10μΩ~2mΩ（400A） |
最小分辨率 | 0.1μΩ |
測量時間 | 傳統回阻模式：1s/5s/10s/30s/60s （400A檔位主機連續運行60s后需冷卻十分鐘，方可繼續工作） 智能測試模式：不可選，測量時間不超過5s |
測量精度 | 傳統回阻模式：±(示值×0.5% +0.2μΩ) 智能測試模式：±(示值×2% +0.5μΩ) |
測量次數 | ≥400次（100A/1mΩ/1s模式，滿電量） |
數據存儲 | 自動存儲數據，最多可存儲100組歷史數據，支持查閱 |
系統保護 | 過流及短路保護：440A門限，5ms快速切斷 |
功率器件過熱保護：溫度超過50℃自動啟動散熱風扇電池過熱保護：溫度超過90℃，設備自動斷電 | |
電池低于一格電量將進入電池保護模式，禁止所有測試， 測試過程中電池過放將自動停機，以延長電池壽命 | |
電池過流保護：軟件內置電池過流保護曲線，當負載過大或者測試時間過長將自動限制輸出電流至合適值，以延長電池壽命 | |
人機交互 | 自發光LCD液晶屏，支持?jǐn)?shù)據語音播報功能 |
高級應用 | 打印機、小程序 |

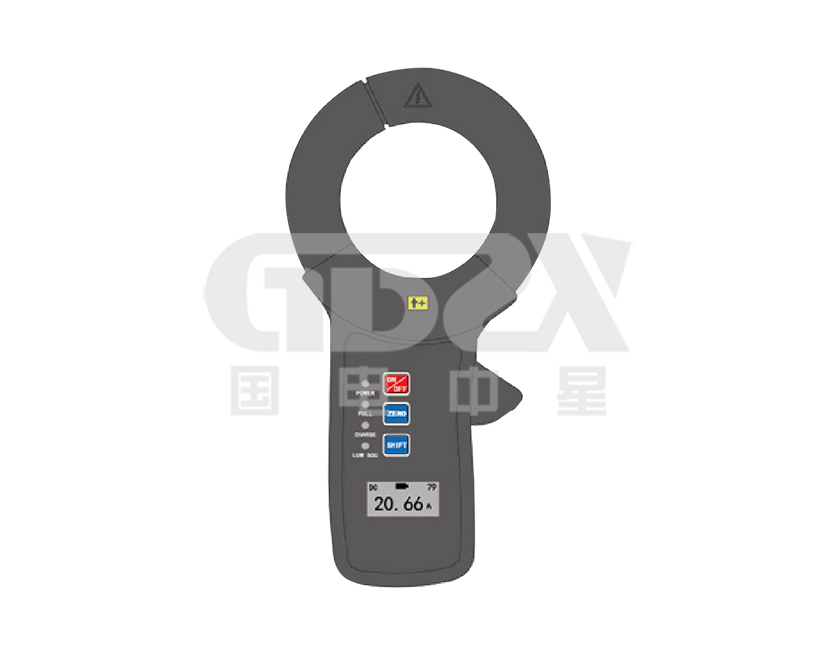

無線電流鉗參數 | |
測量方式 | 鉗形霍爾，非接觸測量 |
測量范圍 | DC 0~400A |
測量精度 | ±(示值×2% +0.5A) |
分辨率 | DC 0.1A |
顯示方式 | 液晶，尺寸為32mm×15mm |
LED標識 | 電源、充電、充滿、低電量 |
供電方式 | 內置鋰電池供電 |
電源適配器 | 5V/1A |
充電器接口 | Type C |
鉗口尺寸 | Φ68mm |
外形尺寸 | 215mm×65mm×34mm |
重量 | 0.5kg |
供電、重量及外形尺寸 | |
供電方式 | 內置鋰電池供電，支持快充模式 |
主機外殼 | 絕緣 ABS 材質耐氧化 |
主機重量 | 15kg |
主機尺寸 | 428mm（長）×350mm（寬）×230mm（高） |
