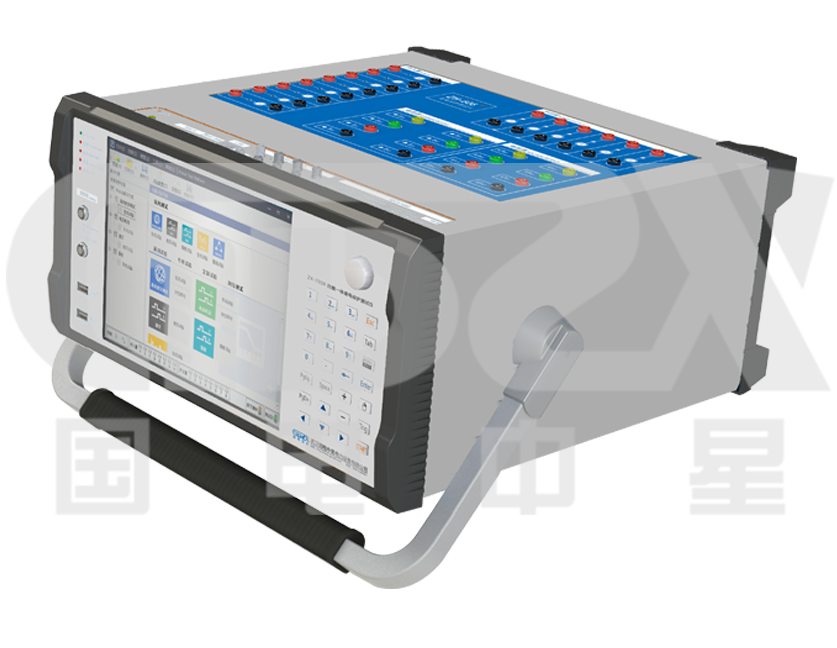

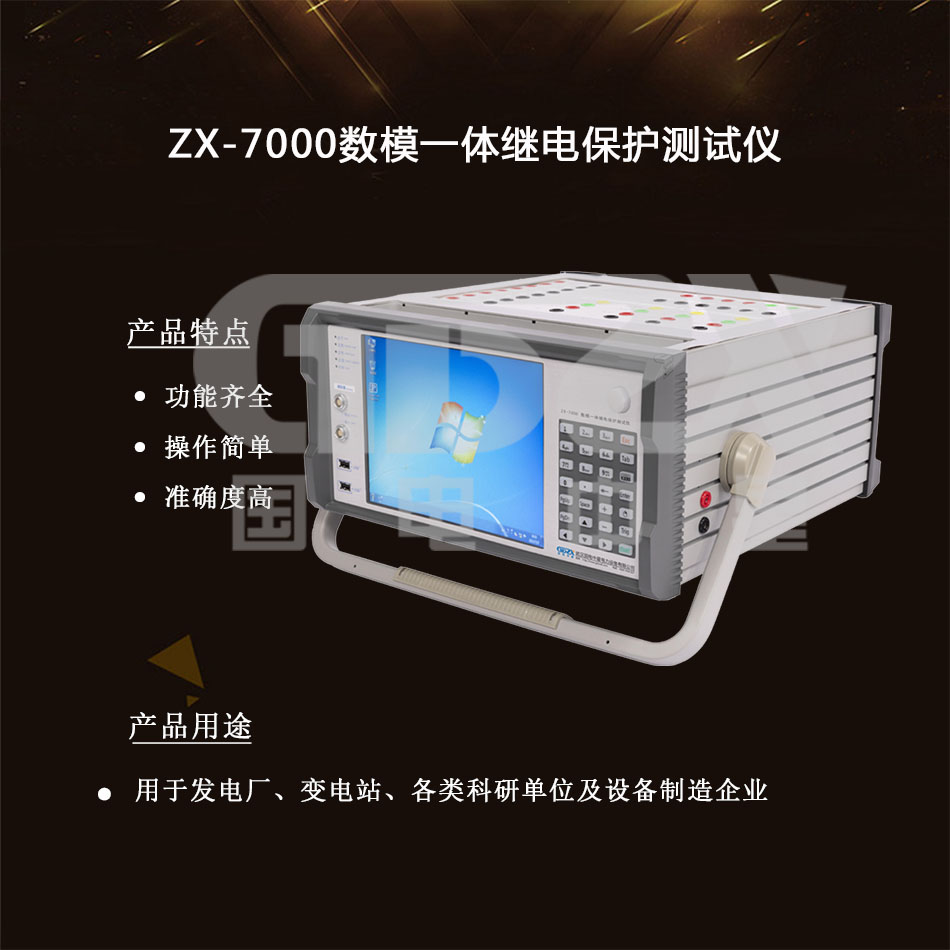

ZX-7000數模一體繼電保護測試儀

用于發電廠、變電站、各類科研單位及設備制造企業

參考標準：

●配備高性能功率放大器并基于強大的 PowerPC+X86 平臺

●采用模塊化設計，具有功能強大、精度高、體積小、重量輕

●可實現對合并單元、常規繼電保護裝置、數字繼電保護裝置測控裝置、智能終端的功能和性能進行測試

注：關于產品購買、技術維護等服務，歡迎致電! 4000-828-027

產品簡介

ZX-7000數模一體繼電保護測試儀是依據《DL/T 624-2010 繼電保護微機型試驗裝置技術條件》相關的技術規范設計，同時基于 IEC61850 通信標準體系，采用先進計算機技術實現的繼電保護試驗裝置。

產品配備高性能功率放大器并基于強大的 PowerPC+X86 平臺，采用模塊化設計，具有功能強大、精度高、體積小、重量輕的特點，可實現對合并單元、常規繼電保護裝置、數字繼電保護裝置測控裝置、智能終端的功能和性能進行測試，適用于發電廠、變電站、各類科研單位及設備制造企業。

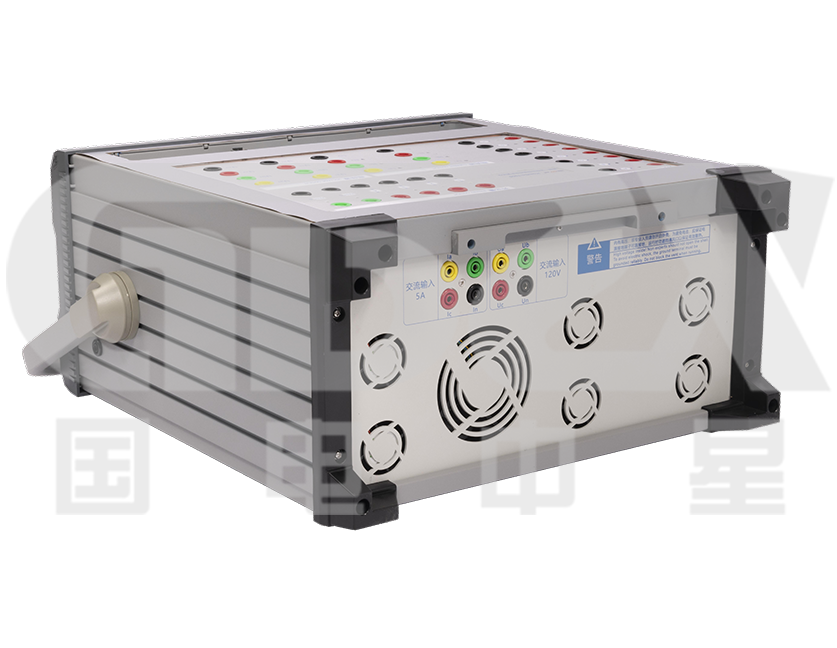

性能特點

1) 12 路（6 路電壓、6路電流）可以同時輸出，任意調節，靈活組織。

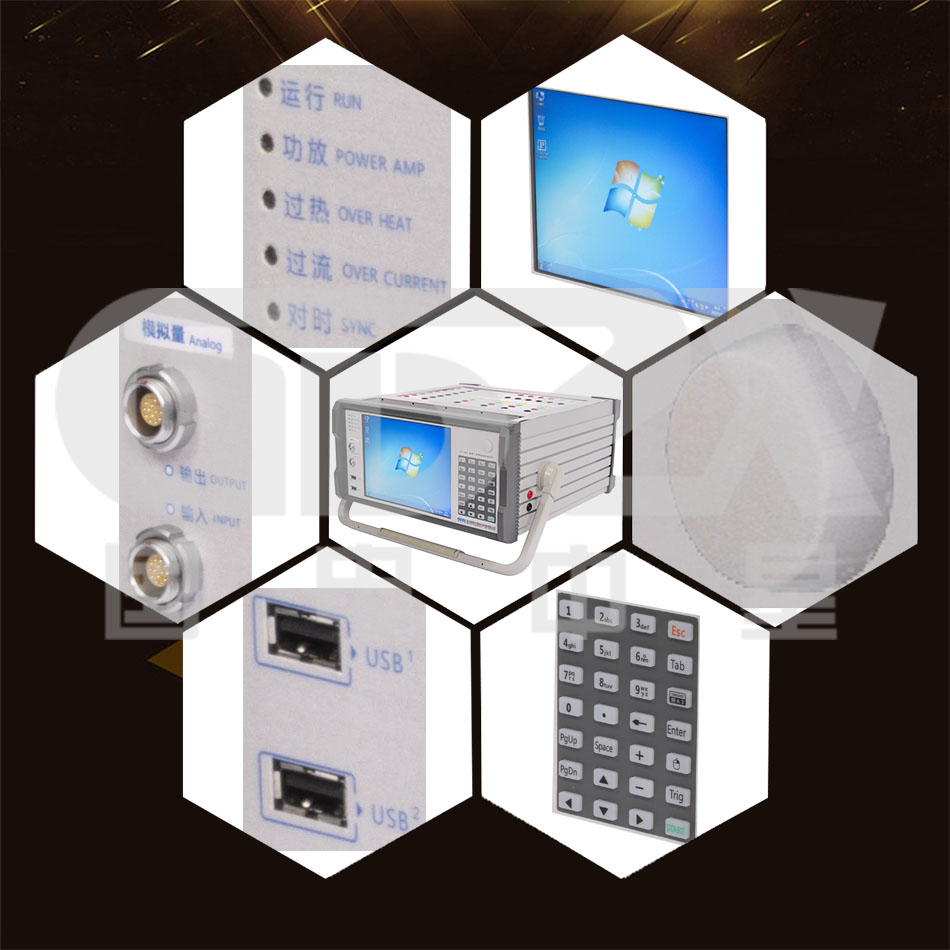

2) 內置工控機，Windows 系統，10.4″真彩液晶屏，光電軌跡球鼠標及小鍵盤操作。

3) 智能測試模塊。支持智能測試模板編輯，測試過程中可任意添加測試項目，并保存為可重復使用的測試工程文件，提高后期定檢、消缺階段的測試效率。

4) 自動測試。具備就地化保護及數字式保護自動測試功能，可一鍵完成單個保護裝置所有的測試項目；

5) 數字量/模擬量輸出。可對數字化變電站的合并單元、保護、測控裝置、智能終端進行測試，也可對模擬的保護、發變組等裝置進行測試；

6) 模擬量及數字量同時輸出。支持同時進行模擬量、SV、FT3 的輸出及 GOOSE 報文的收發；

7) 多種掃描模式。支持幅值、相位、頻率、阻抗、向量、序量、功率按照手動或自動的方式進行試驗，并且支持按照遞變、滑差、綜合的方式進行自動變化試驗；

8) 安全及報警。具有過熱過流保護功能，電流源具備開路保護功能及開路報警功能，電壓源具備過載、短路保護功能；

9) 虛端子圖形化顯示。支持虛端子圖形化顯示功能，數據流向清晰明了；

10) 報文同時收發。支持 IEC61850-9-1、IEC61850-9-2 及 GOOSE 光數字報文輸出。GOOSE 信號可獨立收發，也可與IEC61850-9-2 共一個光以太網接口收發；

11) FT3/擴展 FT3。支持 FT3、FT3 擴展及 DL/T 282 報文輸出，并且支持2M/4M/6M/8M/10M/15M/20M 波特率 UART 編碼及5M/10M/20M 曼切斯特編碼；

12) 異常測試。具有模擬報文異常功能，可模擬品質異常、發送頻率抖動、延時異常、丟包、失步、序號跳變、檢修模式、狀態虛變等測試；

13) 故障回放。支持故障仿真和 COMTRADE 格式數據回放功能；

14) MMS 服務。具備 MMS 定值讀寫功能，可讀寫智能 IED 設備定值等配置信息；

15) 對時與授時。具備同步觸發功能，支持直接接入GPS/BD 天線進行對時，也支持 IRIG-B、PPS 及 PTP 1588 對時方式并可支持對外輸出 IRIG-B、PPS 及 PTP 1588 授時信號；

16) 硬接點開入及開出。開入量為有源、無源自適應接點，自動識別輸入類型和輸入電壓，通道間相互隔離，極性反接有告警提示；

17) 報文接收及分析。具備報文接收及分析功能，可將接收到的報文用 ZHNPA 打開進行分析或?qū)С?/p>

18) 單纖模式。光口支持單纖發送、單纖接收，支持光功率測試；

19) 模擬量小信號。配備模擬量小信號接口，支持 12 路模擬量小信號輸入，可測量-7V~ 7V 交流電壓；支持 12 路模擬量小信號輸出，可輸出-7V~ 7V 交流電壓；

20) 觸摸操作。配備 10.4吋高分辨率顯示屏，支持觸摸操作；

21) 無線連接。提供 4G 遠程測試功能，具備 WiFi 模塊，方便用戶使用；

22) 硬件齊全。具有8個100M-FX光口和8個FT3發送、1個FT3接收，模擬12個MU進行保護試驗，滿足母差和備自投試驗要求。

23) 可對符合IEC61850標準規范的各種數字化測控和保護單元進行檢定。

24) 可模擬單相至三相的瞬時性、永久性、轉換性故障進行整組試驗。

25) 12 相電流可方便進行三相差動保護測試，24相輸出可用于備自投、母差保護測試。

26) 可完成各種自動化程度高的大型復雜校驗工作：能自動測試及掃描各種保護定值，進行故障回放，測試備自投、快切、系統振蕩等，實時存儲測試數據，顯示矢量圖，聯機打印報告等。

27) 一機多用集保護、合并單元、智能終端測試與一體。

技術指標

技術參數		參數詳情
交流電壓源	輸出	6路，每路120V/60VA
	量程	每路 120V/60VA
	準 確度	0.2V~2V 時，±4mV；2V~120V 時，±0.1%
	分辨率	1mV
交流電流源	輸出	6路，每路30A/450VA ，六路并聯180A
	量程	每路 30A/450VA（250VA）
	準 確度	0~500mA 時，±1mA； 500mA~30A 時，±0.1%
	分辨率	1mA
相位	范圍	0~360°
	準 確度	±0.1°
	分辨率	0.1°
頻率	范圍	0~1000Hz
	準 確度	<±0.001Hz(0~65Hz)，<±0.01Hz(65~450Hz)， <±0.02Hz(450~1000Hz)
	分辨率	0.001 Hz
時間	范圍	10ms~9999.999s
時間	分辨率	1ms
開關量輸入	數 量	8 對
開關量輸入	遮斷容量	DC250V /0.5A
開關量輸出	數 量	6對，其中 2 對為快速開出(0.1ms)
直流電壓源	輸出	6路，每路±160V/60VA
	量程	每路 0~20A/200VA
	準 確度	0.2%
同步	接口類型	GPS/BD ANT,IRIG-B/PPS 光信號；IRIG-B/PPS 電信號；IEEE 1588
同步	數 量	GPS/BD ANT 1 個；IRIG-B/PPS 光信號2個:1個對時，1個授時；IRIG-B/PPS 電信號2對：1對對時，1對授時；IEEE 1588 1對
無線連接	接口類型	WIFI、4G
有線連接	接口類型	百兆 Lan 口，RJ45
有線連接	數 量	2 個
供電電源	供電電壓	交/直流 220V，允許偏差：-20%~15%(直流供電為選配功能使用前先確認)
供電電源	供電頻率	0或者47~65 Hz
IEC 61850 通訊接口	功能	任意配置為 IEC 61850 9-1/9-2 的 SMV 發送、接收端或 GOOSE 發送、接收端
	接口類型	LC 光口
	數 量	8 對,6 對為 100M 自適應，2 對為 100/1000M 自適應
IEC 60044 通訊接口	功能	IEC60044-7/8、DL/T282 報文的接收、發送
	接口類型	ST
	數 量	6個發送口，2個接收口
模擬量小信號輸入（選配功能）	接口類型	航空插頭，交流電壓
模擬量小信號輸入（選配功能）	數 量	12 路
模擬量小信號輸出（選配功能）	接口類型	航空插頭，交流電壓
模擬量小信號輸出（選配功能）	數 量	12 路
USB口	數 量	3個
其他	聯機接口	RJ45
其他	顯示屏	10.4英寸真彩液晶顯示，帶觸摸功能



注：了解更多國電中星產品信息請進入產品中心。服務熱線：400-0828-027
