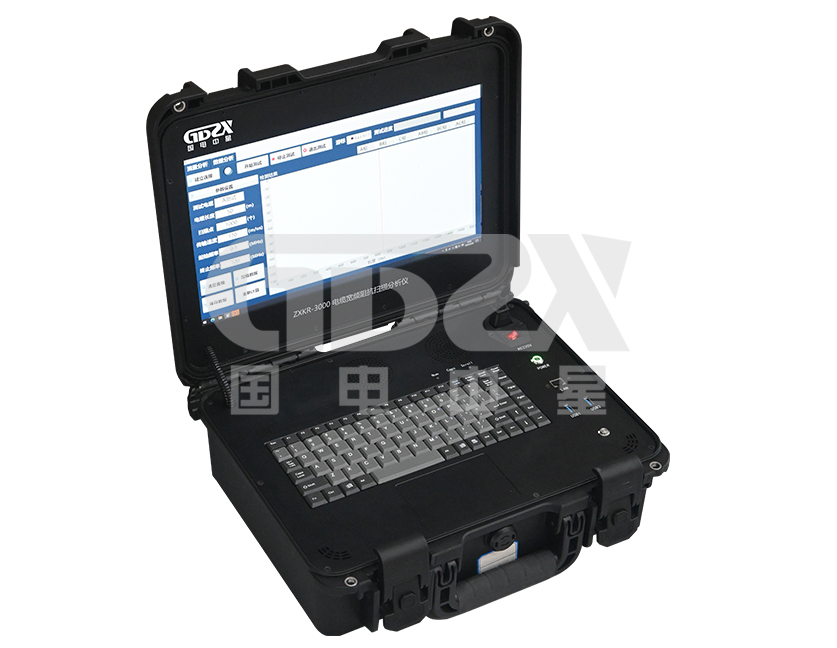

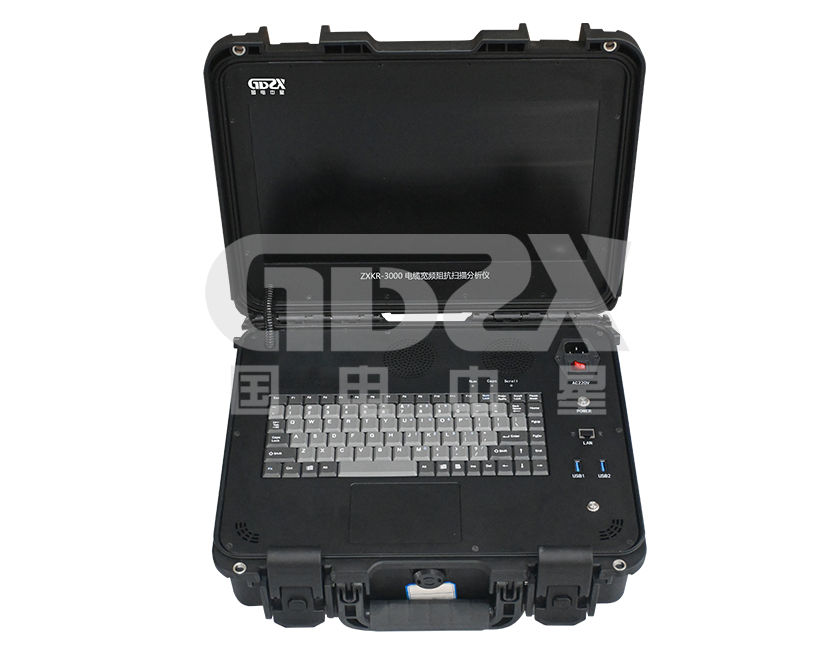

ZXKR-3000電纜寬頻阻抗掃描分析儀
基于傳輸線理論，利用電纜的阻抗特性，測量電纜在不同頻率下的阻抗 變化，通過數字信號處理，進而對電纜結構或缺陷進行精準測量和定位。
參考標準：
●便攜，裝置體積小且重量輕(7kg以內) ，適合戶外工作
●自帶可充電電池，可以連續工作3小時以上
●支持測量數據的導入和導出，以及數據的定位處理分析
說明書
操作視頻ZXKR-3000電纜寬頻阻抗掃描分析儀是基于傳輸線理論，利用電纜的阻抗特性，測量電纜在不同頻率下的阻抗 變化，通過數字信號處理，進而對電纜結構或缺陷進行精準測量和定位。
在電纜首端注入掃頻信號和加窗傅立葉變換，實現對電纜結構、阻抗等參數的精準測量以及微弱缺 陷的精準定位。
1. 電纜測距和中間接頭定位診斷
2. 定位精度高、靈敏度高（高頻成分豐富）
3. 微弱缺陷定位和類型識別
4. 無損測試（高頻信號，AC 10V以內）
5. 受現場電磁環境影響?。ㄕ瓗V波）
6. 分析不同微元參數變化對單端阻抗響應及定位圖譜的作用機理, 包括:分布電阻、分布電導、分布電容、分布電感
7. 測量/計算不同絕緣缺陷下的微元參數，包括:電樹、水樹、熱老化、擠壓、磨損
8. 便攜，裝置體積小且重量輕(7kg 以內) ，適合戶外工作
9. 自帶可充電電池，可以連續工作3 小時以上
10. 支持外接鍵盤和鼠標操作
11. 支持測量數據的導入和導出，以及數據的定位處理分析
掃頻范圍 | 100kHz-400MHz |
輸出功率 | 5W |
放大倍率 | 100dB |
測試長度 | >100km |
定位精度 | 0.3% |
待機時長 | >10h |
測量時長 | >4h |
單次測量時長 | <1.5min |
設備端口 | 測試口、充電口、USB、LAN、WIFI |
控制方式 | 支持嵌入式電腦控制和外部電腦遠程操控兩種方式 |
測試速度 | 高精度模式：不超過 120s/次； 快速模式：不超過 10s/次； |
顯示屏 | 15.6 英寸屏幕 |
分辨率 | 1920*1080 |
結果顯示方式 | 幅值響應（距離-反射幅值曲線） 脈沖響應（TDR 曲線） 階躍響應（距離-波阻抗曲線） 缺陷位置及嚴重程度柱狀圖 |
電纜電磁干擾測量探頭類型 | 霍爾探頭 |
探頭磁場量程與精度 | 0-2500mT |
磁場測量精度 | ±1% |
智能分析 | 反射峰衰減分析功能、基準曲線對比分析功能、頻帶 調節仿真功能。 |
感應電壓 | 感應電壓不超過 40V 時，儀器可正常工作（被測纜芯 接地） |
